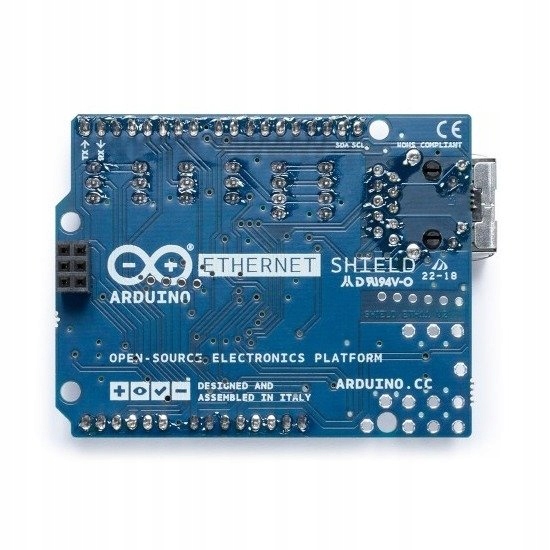

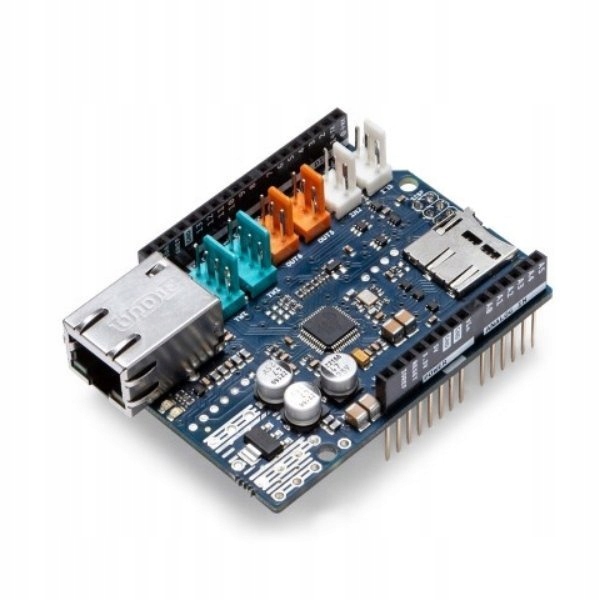

Shield do Arduino - ETHERNET 2 - nakładka Arduino - Oryginał

Nakładka ETHERNET 2 umożliwia proste połączenie z Internetem. Moduł jest oparty na układzie W5500. Nakładka posiada czytnik kart pamięci micro SD umożliwiającą przechowywanie większej ilości danych. Oprócz gniazda Ethernet i czytnika kart urządzenie posiada: złącza dla modułu PoE, wyprowadzenia pinów Arduino, przycisk RESET, diody oraz dodatkowe gniazda do magistrali komunikacyjnych, np. TWI (I2C).

Shield jest kompatybilny z Arduino Uno i Mega. Nie wspiera Arduino Zero M0 Pro.

Dane techniczne:

• Napięcie pracy: 5 V
• Kontroler Ethernet: W5500 z buforem 32 kB
• Prędkość transmisji: 10/100 Mb
• Komunikacja: magistrala SPI
• Wbudowany czytnik kart pamięci microSD
• Dostępny z poziomu biblioteki SD Card
• Pin SS magistrali SPI znajduje się na wyprowadzeniu nr 4
• Wbudowane złącze RJ45
• Możliwość podłączenia modułu PoE - zasilanie z sieci Ethernet
• Przycisk RESET Arduino

Diody:

• ON - sygnalizuje prawidłowe zasilanie
• LINK - sygnalizuje połączenie z siecią
• FDX - sygnalizuje komunikację w trybie full duplex
• 100M - sygnalizuje komunikację z prędkością 100 Mb/s
• ACT - miga gdy wykorzystane są piny RX i TX
