ST-LINK/V2 - programator-debugger JTAG-SWD-SWIM dla STM32 i STM8

ST-LINK/V2 - programator-debugger JTAG-SWD-SWIM dla STM32 i STM8

Описание

Программатор-отладчик с USB, поддерживающий интерфейсы JTAG и SWD (микроконтроллеры STM32) и SWIM (микроконтроллеры STM8). С его помощью можно программировать в системе микроконтроллеры из семейств: STM32 (через разъем JTAG) и STM8 (через разъем SWIM), вы также можете отлаживать микроконтроллеры обоих семейств.

Устройство работает с ПК через интерфейс USB, поддерживается средой разработки:

• uVision (компании Keil / ARM, для STM32),
• IAR Embedded Workbench (firmy IAR, dla STM32)
• TrueSTUDIO (от Atollic, для STM32)
• VX-toolset for ARM Cortex-M (firmy TASKING, для STM32)
• STVP (firmy STMicroelectronics, dla STM8 i STM32)
• STM32 ST-Link Utility (firmy STMicroelectronics, dla STM32)
• AC6 (AC6).

Свойства

• Оснащен разъемом IDC20 (JTAG-SWD-SWIM)
• Позволяет программировать и отлаживать работу микроконтроллеров STM32 (через JTAG / SWD)
• Позволяет программировать и отлаживать работу микроконтроллеров STM8 (via SWIM)
• Работает с пакетами μvision (Keil), IAR Embedded Workbench (IAR), True Studio (Atollic),VX-toolset for ARM Cortex-M (TASKING) oraz STVP (STMicroelectronics)
• Питание от USB
• Возможность обновления прошивки
• Диапазон рабочих напряжений целевой системы:
• интерфейс SMIM: 1.65 - 5.5 V
• interfejs JTAG/SWD: 1,65-3,6 V
• Диапазон рабочая температура: 0~50°C

Поддержка программы ST-Link

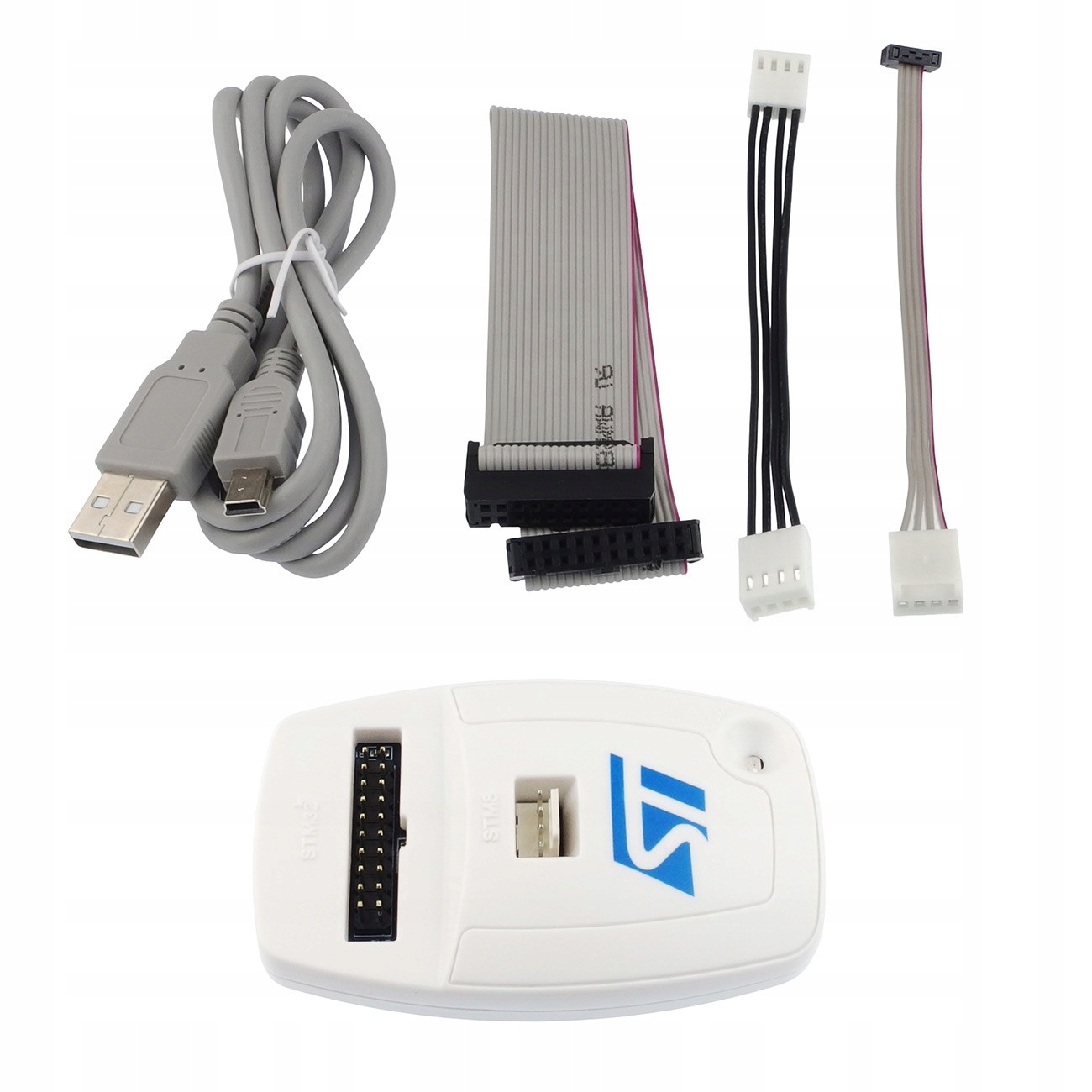

В комплекте

• Программатор
• Kabel USB A/B-mini
• 4-контактный кабель для плавания с разъемами HU04

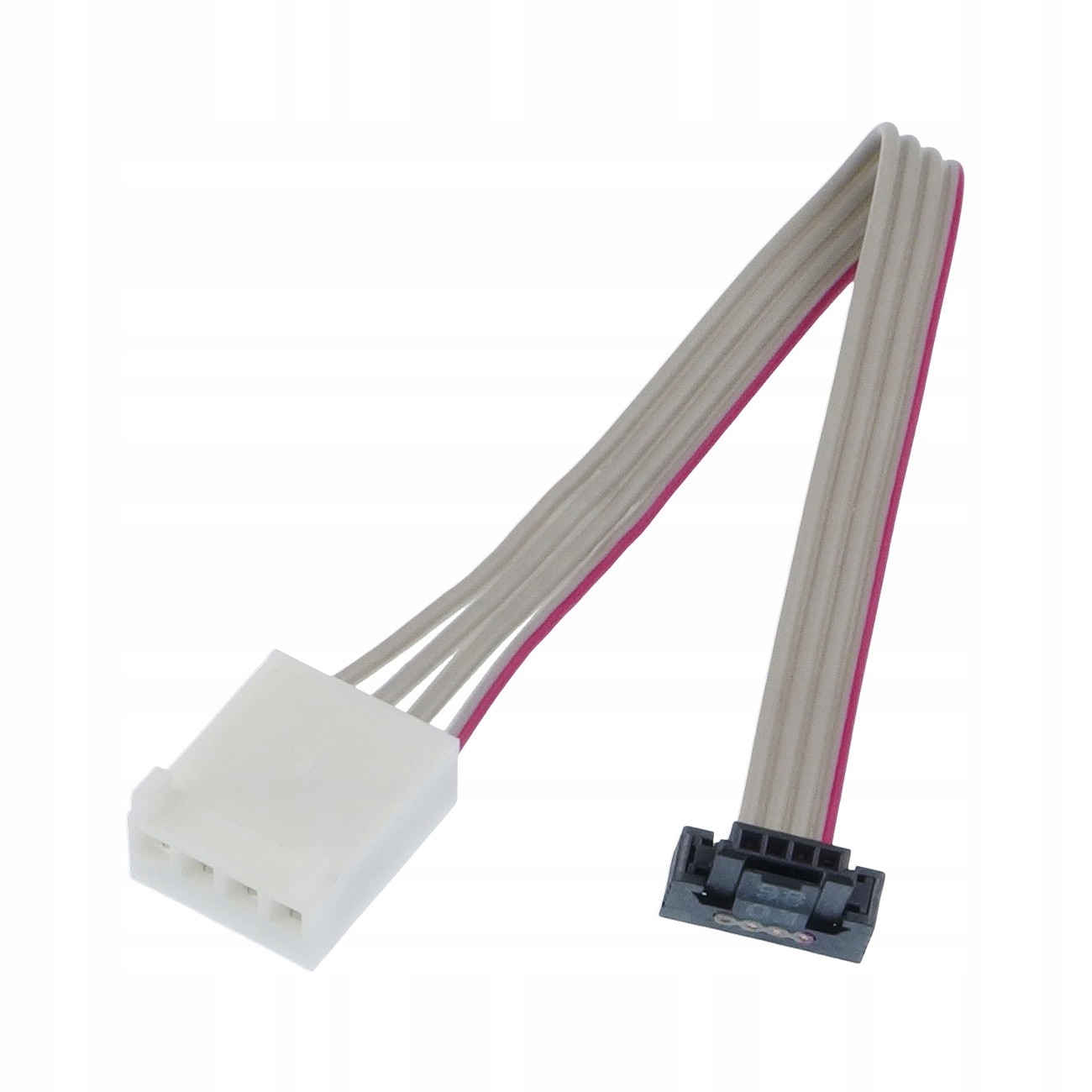

• 4-контактный кабель SWIM с разъемом HU04 и ERNI

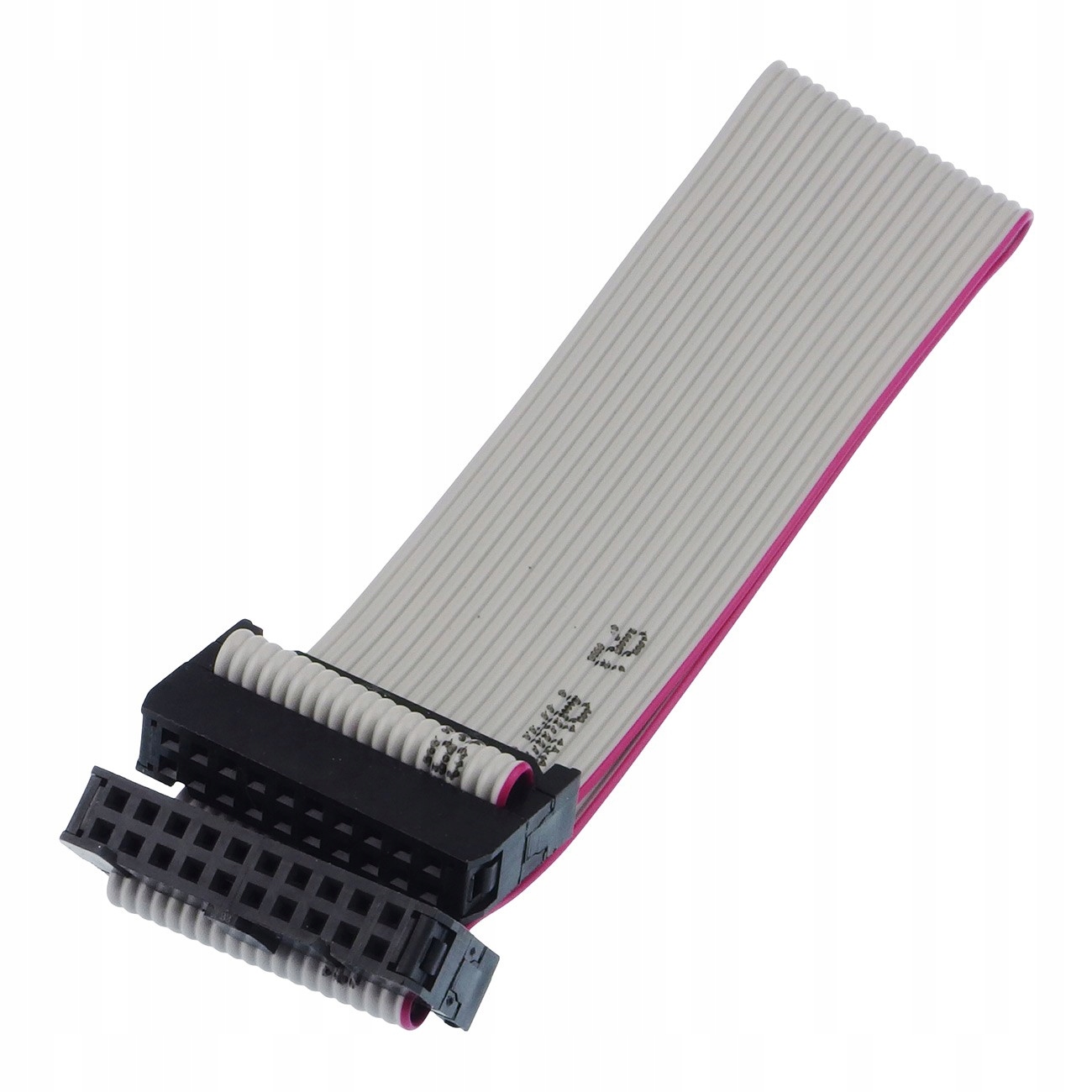

• 20-контактная сигнальная лента (JTAG / SWD SWV) с разъемами IDC

Скачать

• ST-Link/V2 Data Brief
• ST-Link/V2 руководство пользователя
• Обновление прошивки до версии V2J21S4
• STM32 ST-Link Utility v.3.5
