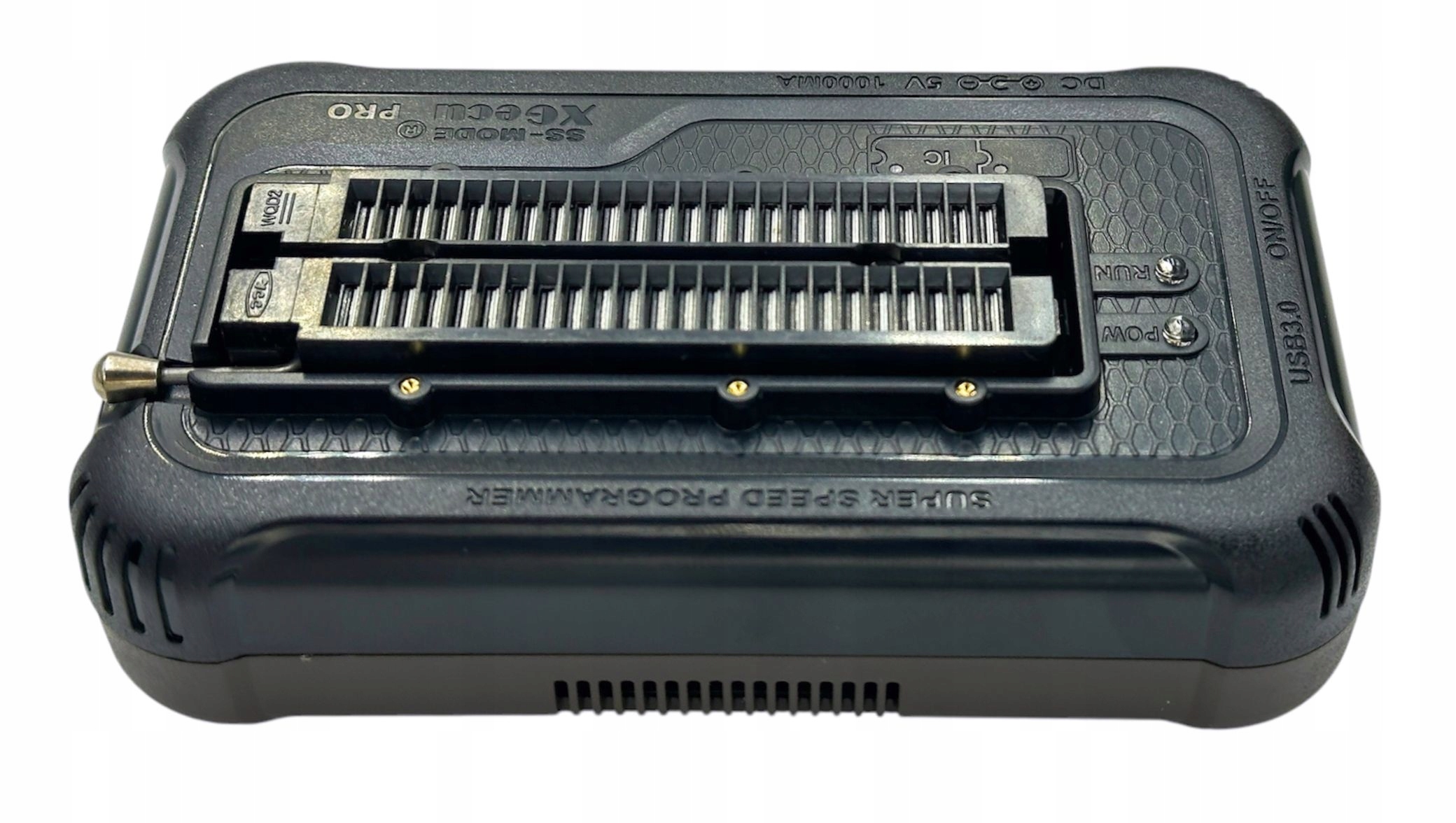

Uniwersalny Programator USB 3.0 XGecu T76 - następca T56

XGecu T76 USB 3.0 - To uniwersalny, super szybki mikroprocesorowy programator mikrokontrolerów, pamięci EPROM, EEPROM i Flash (zarówno typu NOR jak i NAND) oraz matryc logicznych PAL/GAL. Dodatkowo programator pozwala na testowanie pamięci SRAM i układów logicznych TTL/CMOS.

Jest to najnowszy i najmocniejszy produkt z rodziny XGecu. Jeszcze szybsza, bardziej stabilna i rozbudowana wersja  flagowego modelu XGecu T56.

Mimo wzrostu o 30% liczby komponentów w porównaniu do T56 dzięki bardziej "upakowanej" konstrukcji - model T76 zyskał nową mniejszą obudowę - bardziej przypominającą lekko wydłużonego mniejszego brata T48.

Dodatkowe w pełni sterowane złącze 28-pin ( w T56 jedynie 8-pin) umożliwia  bezpośrednią obsługę układów aż do 76-pin (dla T56 - analogicznie było to 56).

Architektura adapterów (podobnie jak w T56 a przeciwnie do tańszego T48) pozostała otwarta i upubliczniona przez producenta (wystarczy przejść na zakładkę device info po wybraniu konkretnego układu w programie) - zatem można tworzyć adaptery samodzielne.

Oczywiście producent udostępnia również własne rozwiązania. I tak już podczas premiery tego modelu - dostępne są adaptery dla obudów:

- TSOP56 0.5mm (TSOP28/32/40/48/56),

- BGA153/169 0.8mm

- BGA64 1.0mm

Wszystkie 76-pin posiadają detekcję wyprowadzeń (programator pokazuje które piny układu ew. nie stykają poprawnie)

Programator obsługiwany jest przez bliźniaczą (lecz nowszą)  aplikację co poprzednie modele.

Na chwilę obecną liczba obsługiwanych układów jest jeszcze nieco mniejsza niż w modelu T56. Program do jego obsługi nie ma jeszcze ostatecznej funkcjonalności. W pełni funkcjonalna wersja ma być gotowa w ciągu 2-3 miesięcy od daty premiery (11.12.2024)

Producent zapewnia, że programator będzie obsługiwał wszystkie układy wspierane przez poprzedników (T48/T56) + nowe układy.

Najważniejsze cechy:

• napędzany przez 32-bit RISC-V MCU + FPGA (BGA256)
• - komunikacja z komputerem przez  USB 3.0 SS (Typ C) 5GHz, zgodny w dół z USB2.0 HS 480MHz

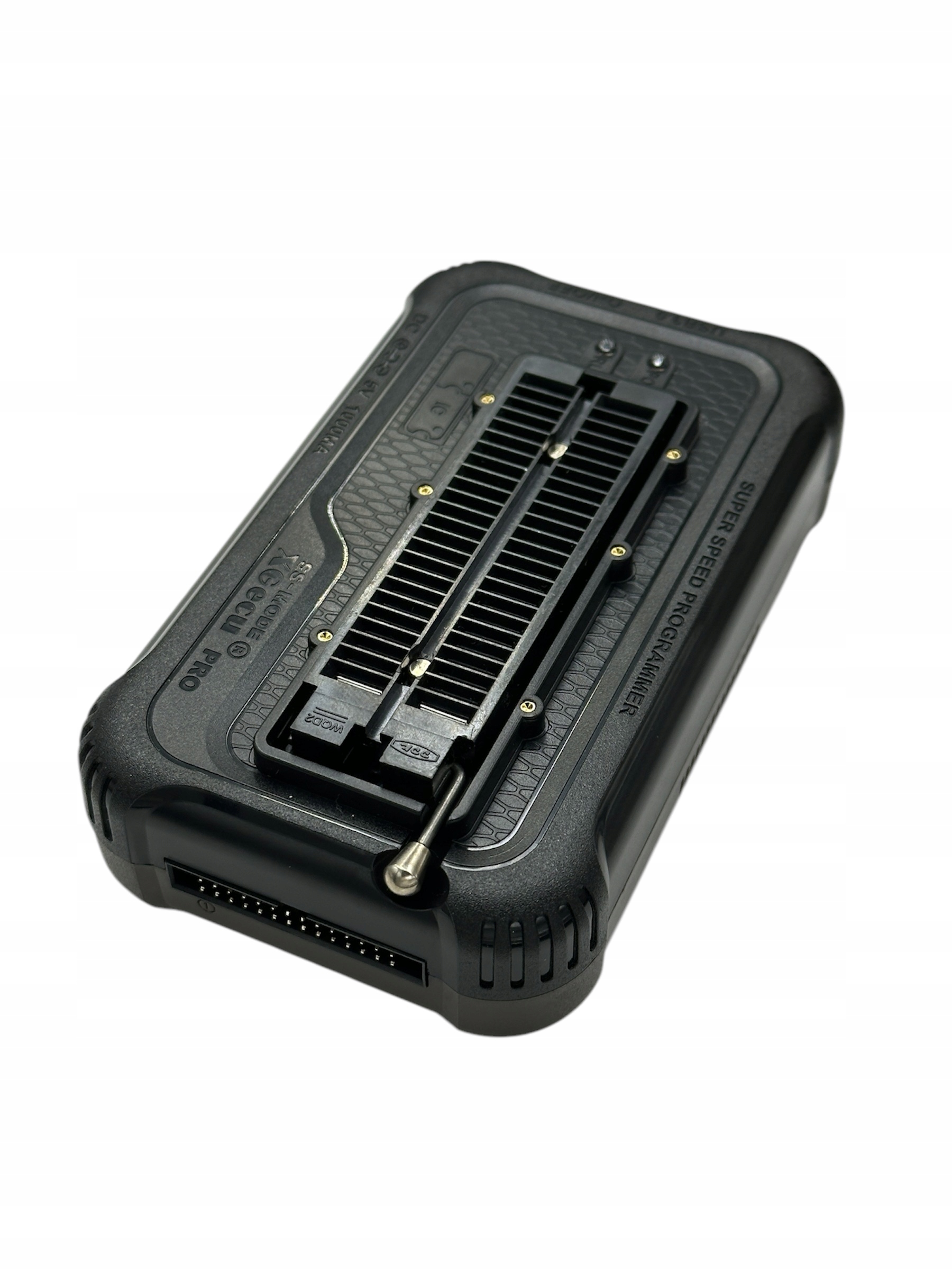

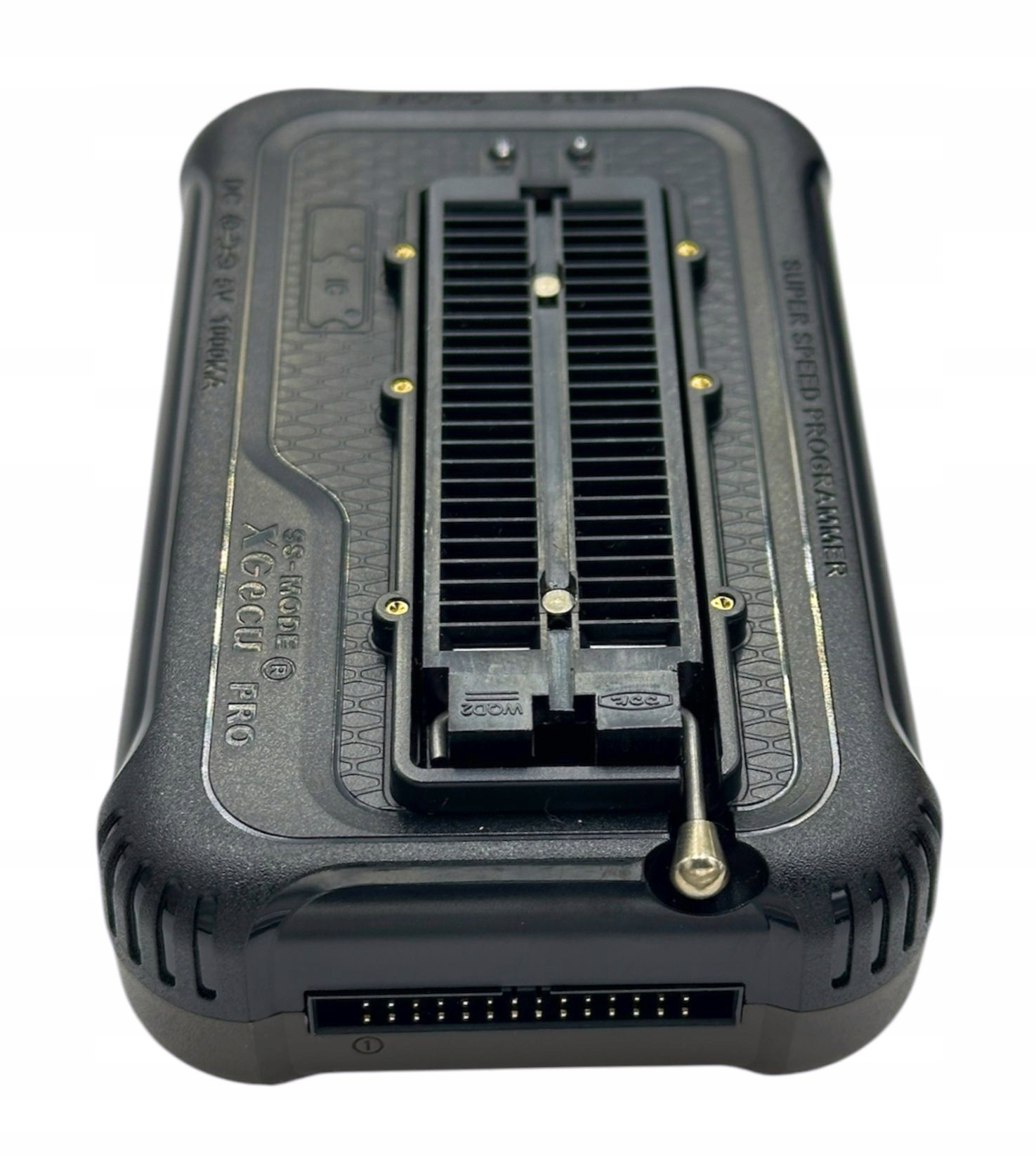

• - wyposażony w profesjonalną podstawkę ZIF 48-pin + 6 pinów ekranujących + dodatkowe złącze 28-pin
• 48-pin w pełni sterowalnych I/O + 28-pin dedykowanych ISP I/O (w sumie 76-pin sterowanych przez zewnętrzny szybki sterownik zapewniający niezawodność )
• 64 poziomowa regulacja napięcia Vcc  w przedziale 1.2-6.5V
• 64 poziomowa regulacja napięcia Vpp  w przedziale 6.5-25V
• płynna regulacja  poziomów I/O  w przedziale 1.2V-3.6V
• płynna regulacja zabezpieczenia nadprądowego  Vcc w przedziale 120-450mA
• pobór prądu <1000mA przy napięciu 5V z portu USB - przy jednym programatorze żaden układ nie wymaga stosowania zewnętrznego zasilania)
• dodatkowe (zabezpieczone) złącze zasilania 5V-5.5V 1000mA służy do masowego (kilka programatorów) programowania.
• prędkość komunikacji z układami EMMC 5.1 osiąga niebywałe 140MB/s (8.4GB/min)
• funkcja auto-testowania każdego sygnału Vpp/Vcc /GND/IO

Oprogramowanie programatora XgPRO pracuje pod kontrolą systemów Windows (Win 2000 / Win XP / Win 2003 / Win2008 / Win Vista / Win7 / Win8 / Win10 / Win11 32bit i 64 bit ) i obsługuje również język polski.

posiada intuicyjny interface użytkownika i umożliwia automatyczną konfigurację napięcia zasilania - zatem nie trzeba niczego ustawiać ręcznie, przy czym istnieje możliwość ręcznego podniesienia/obniżenia napięć Vcc i Vpp dla pamięci EPROM

Programator łączy się z komputerem PC poprzez port USB załączonym wysokiej jakości przewodem USB 3.0 A/C. i nie wymaga do pracy dodatkowego zasilacza.

W zestawie znajduje się:

• Programator USB 3.0  XGecu T76
• Przewód USB A/C do podłączenia z komputerem

Program do obsługi programatora i sterowniki ze względu na częste aktualizacje nie jest dołączony do programatora. Można go pobrać ze strony: https://www.eliptor.pl/download/Xgpro_T76_Setup_new.zip

Zachęcamy do pobrania i sprawdzenia programu przed zakupem (można uruchomić w trybie demo, bez podłączonego programatora)
