30 kanałowy moduł przekaźnika Ethernet Modbus RTU/Modbus TCP Waveshare

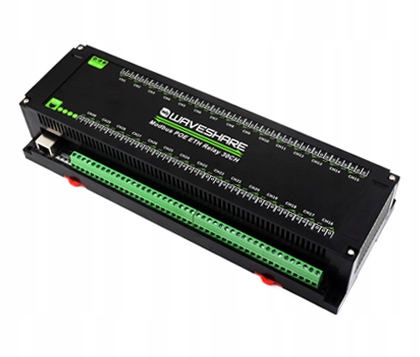

30-kanałowy Moduł Przekaźników Modbus TCP z PoE Ethernet

Kod producenta: SKU:27928

Przemysłowy moduł przekaźników 30-kanałowych sterowany przez port Ethernet, obsługujący protokoły Modbus RTU/Modbus TCP oraz zasilanie PoE (Power over Ethernet). Moduł jest wyposażony w obudowę montowaną na szynie DIN z tworzywa ABS, co ułatwia instalację i zapewnia bezpieczeństwo użytkowania.

• Łatwa obsługa: Prosty w użyciu dzięki szybkim, stabilnym i niezawodnym komunikacjom, idealny dla aplikacji wymagających wysokiej przepustowości.
• Funkcja flash-on/flash-off: Możliwość tymczasowego włączenia przekaźnika na określony czas poprzez przekazanie argumentu do komendy, po czym przekaźnik automatycznie się wyłącza.
• Szeroki zakres zasilania: Obsługa zasilania DC 7~36V oraz zasilania PoE, co zwiększa elastyczność instalacji.
• Wsparcie dla protokołu MQTT: Umożliwia sterowanie przekaźnikami poprzez protokół MQTT, dostarczany jest również demo aplikacji Alibaba Cloud MQTT.
• Optoizolacja na pokładzie: Wbudowany izolator optyczny chroni przekaźniki przed zakłóceniami spowodowanymi przez obwody wysokiego napięcia.
• Dedykowany układ sterujący przekaźnikami: Z wbudowaną diodą przeciwprzepięciową (flyback), zapewnia silniejsze i stabilniejsze sterowanie.
• Obwód zabezpieczający przed odwrotnym podłączeniem: Chroni urządzenie przed uszkodzeniem w wyniku nieprawidłowego podłączenia zasilania.
• Wysokiej jakości przekaźniki: Obciążalność styków do ≤10A 250VAC/30VDC.
• Obudowa montowana na szynie DIN: Wykonana z tworzywa ABS, łatwa w instalacji i bezpieczna w użytkowaniu.
• Wskaźniki LED i sieciowe: 4 diody LED oraz wskaźniki sieciowe informują o statusie MCU i stanie transmisji sygnału.

• Interfejs komunikacyjny: Ethernet 10/100M
• Protokoły: Modbus RTU/Modbus TCP, obsługa do 10 połączeń jednocześnie
• Zasilanie: PoE (IEEE 802.3af) lub DC 7~36V
• Typ przekaźników: SPST-NO (jednobiegunowe, normalnie otwarte)
• Obciążalność styków: ≤10A 250VAC/30VDC
• Temperatura pracy: -40℃ ~ 85℃
• Wymiary: 180mm x 121mm x 24mm

Funkcja podstawowa Obsługuje wysyłanie poleceń protokołu Modbus RTU/TCP przez port Ethernet do sterowania przekaźnikami i różnymi urządzeniami

Коммуникационные функции

• Несколько режимов связи: поддержка режимов TCP Server, TCP Client, UDP, UDP Multicast, HTTP и MQTT, что обеспечивает гибкость в различных применения.
• Протокол Modbus: использует протоколы Modbus RTU и Modbus TCP, обеспечивает надежную связь с различными устройствами и системами.

Opcje zasilania

• Port zasilania DC: Umożliwia bezpośrednie zasilanie modułu za pomocą standardowej wtyczki zasilającej.
• Terminal śrubowy: Obsługuje szeroki zakres napięcia zasilania od DC 7 do 36V, zapewniając elastyczność instalacji.
• Port PoE: Zgodny z normą IEEE 802.3af PoE, umożliwiający zasilanie oraz komunikację przez jeden kabel Ethernet.

Интерфейсы и указатели

• Несколько светодиодных индикаторов: облегчают мониторинг статус действия, обеспечивая быстрый и четкий просмотр текущих операций модуля.
