KAmod ProtoSupply - Uniwersalny zasilacz do płytek stykowych

KAmod ProtoSupply - Uniwersalny zasilacz do płytek stykowych

Opis

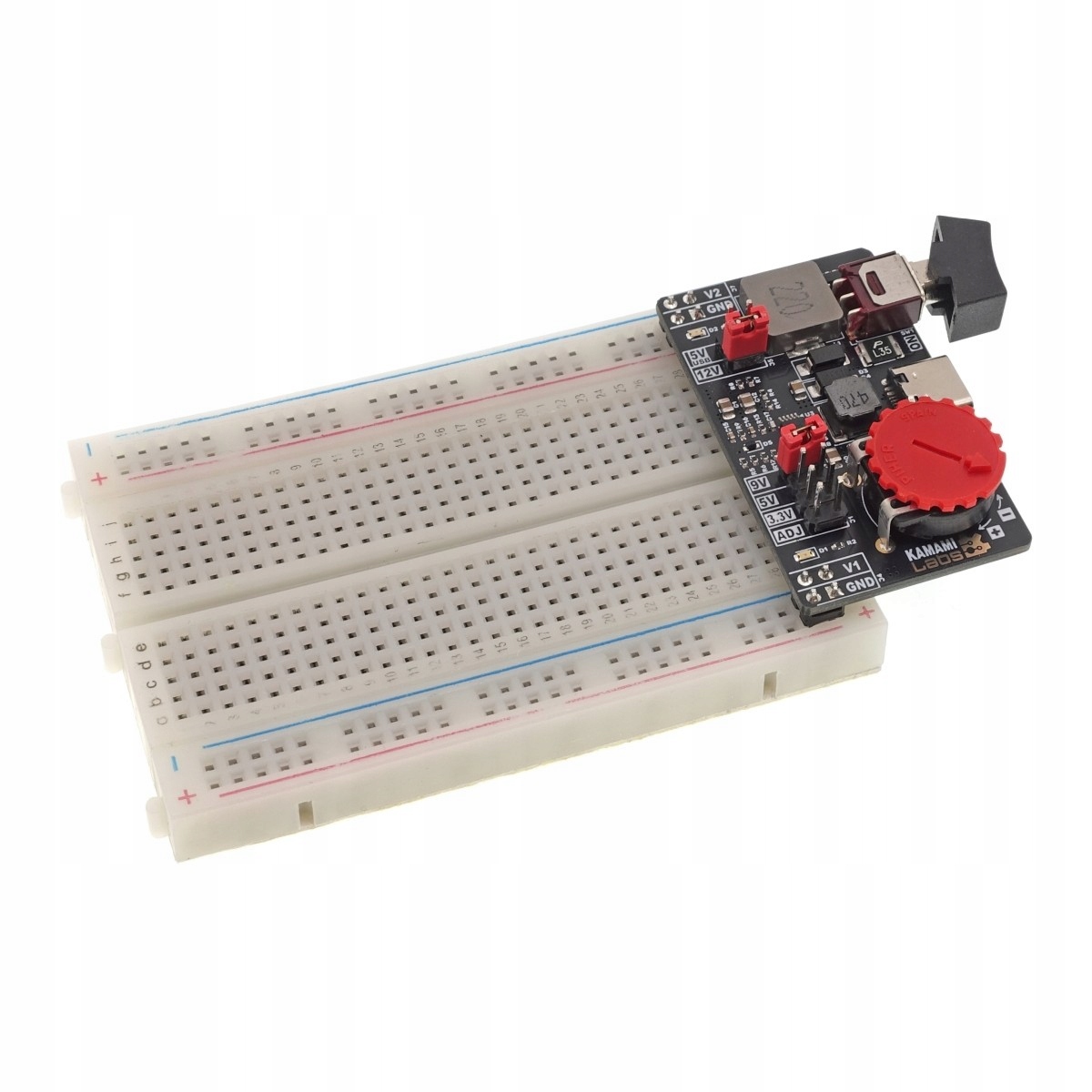

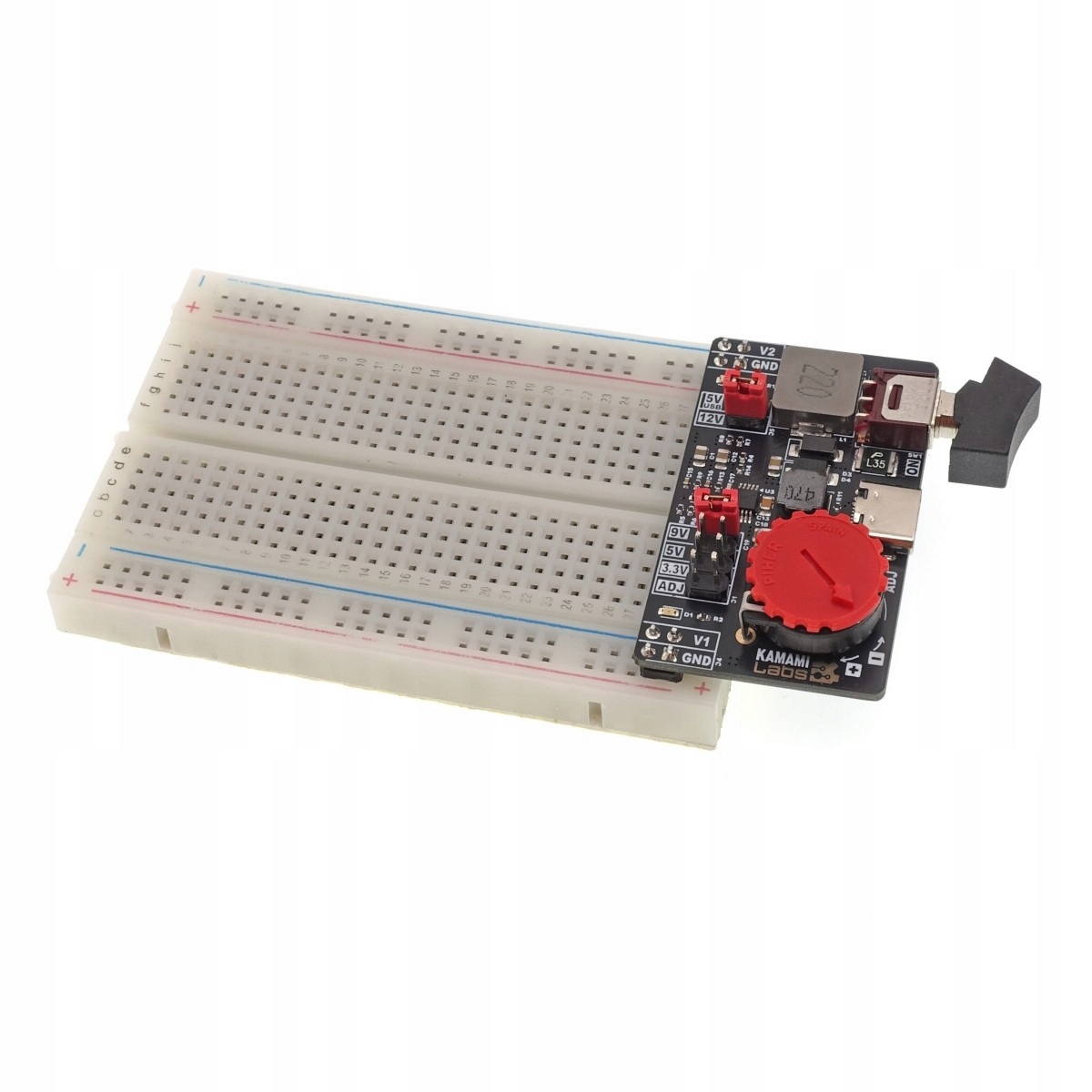

KAmod ProtoSupply to uniwersalny moduł zasilający do płytek stykowych. Jest zasilany poprzez złącze USB-C z klasycznego zasilacza/ładowarki USB i dostarcza dwa niezależne napięcia zasilające. Pierwsze wyjście może być ustawione na wartość 3,3 V, 5 V, 9 V lub może być płynnie regulowane potencjometrem w zakresie 2,5...10,5 V. Drugie wyjście pozwala na ustawienie wartości 5 V lub 12,5 V. Zastosowane przetwornice zasilania zapewniają zabezpieczenie przed przeciążeniem i zwarciem wyjść. Konstrukcja modułu jest dopasowana do standardowych płytek stykowych, w których szyny zasilania są rozmieszczone w odległości ok 41 mm.

Właściwości

• Zasilanie poprzez złącze USB-C z klasycznego zasilacza/ładowarki USB (zalecane napięcie min. 5,0 V, zalecany prąd min. 2 A)
• Pierwsze wyjście (V1) może być ustawione na napięcie:
• 3,3 V ±5%,
• 5 V ±5%,
• 9 V ±5%,
• lub może być płynnie regulowane potencjometrem w zakresie 2,5...10,5 V ±5%,
• Drugie wyjście (V2) pozwala na ustawienie napięcia:
• 5 V ±5%,
• 12,5 V ±5%
• Wartości napięć ustawione z dokładnością do 5%
• Maksymalne obciążenie wyjść przy napięciach poniżej 5 V wynosi 0,3 A, a chwilowo 0,5 A (zależy od parametrów zasilacza USB)
• Maksymalne obciążenie wyjść przy napięciach powyżej 5 V wynosi ok 0,3 A (zależy od parametrów zasilacza USB)
• Zastosowane przetwornice zasilania zawierają zabezpieczenie przed przeciążeniem, przegraniem i zwarciem wyjść
• Wygodny w obsłudze włącznik głównego zasilania
