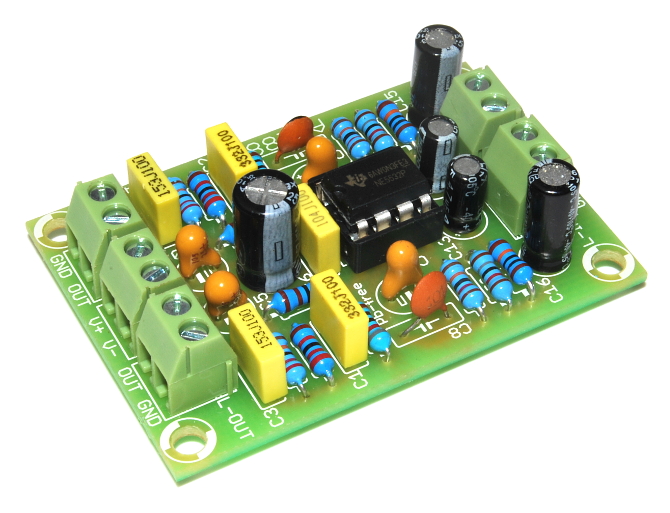

AR188 Przedwzmacniacz gramofonowy RIAA

zestaw do samodzielnego montażu (wymaga lutowania)

wyprodukowano w POLSCE

Gramofony analogowe często nie posiadają wbudowanego przedwzmacniacza. Przedwzmacniacze gramofonowe wbudowane we wzmacniaczach także często nie zadowalają jakością dźwięku. Dlatego prezentujemy Państwu nasz układ.

Przedwzmacniacz korekcyjny do analogowego gramofonu z wkładką magnetyczną. Posiada on charakterystykę w pełni zgodną z normą RIAA. W module zastosowano doskonały podwójny wzmacniacz operacyjny NE5532, wykorzystywany w wysokiej jakości układach audio. Posiada on niski poziom szumów, pełna kompensację częstotliwościową, duże wzmocnienie i doskonałą separację kanałów. Zastosowane w układzie sprzężenie zwrotne nadaje mu charakterystykę zgodną z normą RIAA. Układ pracuje przy pojedynczym zasilaniu.

Parametry techniczne

• układ stereo - 2 kanały
• możliwość podłączania gramofonu do wejść AUX lub wejść liniowych w systemach Hi-Fi, mikserach, komputerach lub wzmacniaczach
• charakterystyka częstotliwościowa RIAA
• niski poziom szumów
• układ NE5532
• rezystory metalizowane i główne kondensatory tantalowe
• separacja kanałów 110 dB
• pobór prądu 10mA
• zasilanie pojedyncze 5-15V DC
• wymiary płytki 36x52mm
• w zestawie: płytka PCB, POLSKA dokumentacja, komplet elementów

Dokumentacja w PDF do pobrania i film video pod adresem (skopiuj link do okna przeglądarki):

⬇️ https://arlistudio.pl/files/pl/AR188.pdf

▶️ https://www.youtube.com/watch?v=1gtreGlYK6M
