APR0000111

REGULATOR TEMPERATURY REX-C100FK02-V*AN AC 230V - WYJŚCIE NA PRZEKAŹNIK SSR

+ CZUJNIK TEMPERATURY TYP K 0°C .. 800°C  1,5m + PRZEKAŹNIK PÓŁPRZEWODNIKOWY SSR 40A DA + RADIATOR

Регулятор температуры RKC REX-C100 установлен m.in на многих популярных станциях пайки, предназначенные для ремонта микросхем BGA и очень широко в промышленности в устройствах, т. е. машины для литья под давлением, сварочные машины, упаковочные машины, экструдеры, печи, холодильные камеры и многое другое устройства, требующие точного регулирования температуры.

Его цель-сохранить температуры на уровне заданного значения (SV) путем испытания его (PV) подключенной термопарой typu: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

REX-C100 в зависимости от подключенной термопары может регулировать температура в диапазоне-199-1820°C.

Заводские настройки контроллера-SLH (temp Макс.) = 400°C и SL1(датчик типа K)=0000.

Эти параметры изменяются из меню.

Регулятор имеет 3 светодиода, которые сигнализируют:

• ALM-превышение заданное значение температуры,
• ATU-отключение функции PID (автонастройка),
• OUT - включение нагревательного элемента.

Параметры REX C100FK02-V*AN:

• Модель: REX-C100FK02-V*AN
• Типдатчик температуры:K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L10(+) - термопара (датчик температуры)
• 4(+), 5(-) - выход непосредственно на релеТип ССР DC-AC, DC-DC.

Быстрыйподключение REX C100FK02-V*AN:

• 1, 2 — источник питания переменного тока 220–230 В
• 9(-),

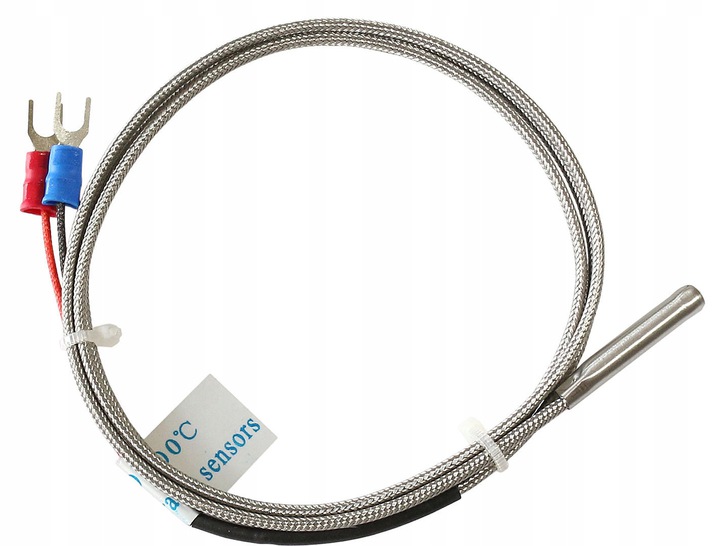

В комплект также входит датчик температуры типа К, расположенный внутри стальной крышки.из нержавеющей стали с кабелем длиной 1,5 м.

Датчики этого типа широко используются впромышленность: термопластавтоматы, вулканизационные машины, печи, термокамеры.

ПараметрыТехнические характеристики датчика типа К:

• Тип: К
• Диапазон измерения: 0-800°С сточность +/-2,5°C или 0,75 %.
• Оболочка: нержавеющая сталь.
• Крепление кабеля:приклеенная крышка - диаметр крышки: 5 мм.
• Длина оболочки: 30 мм.
• Длина кабеля:1,5 м.
• Изоляция кабеля: стекловолокно со стальной оплеткой – термостойкость до400°C
• Подключение: разъемы (красный +, синий -)

Dodatkowo w komplecie przekaźnik półprzewodnikowy FOTEK SSR-40DA.

Parametry techniczne przekaźnika SSR:

• napięcie pracy (wyjście): 24-380VAC
• izolacja (wyjście): fotoelektryczna
• maksymalny prąd przełączania (wyjście): 40A (do 5000W)
• napięcie sterujące (wejście): 3-32VDC
• prąd wejściowy (wejście): 4,5-20mA
• czas reakcji (wejście): < 10ms
• temperatura pracy: -30 do +80°C
• wymiary: 62mm x 45mm x 23mm
• dioda sygnalizacyjna LED informująca o stanie pracy przekaźnika

Żywotność przekaźników SSR jest nieograniczona przy założeniu, że są one odpowiednio chłodzone. W celu zapewnienia ich długotrwałej pracy należy zapewnić odpowiednie odprowadzenie ciepła poprzez stosowanie radiatorów (powyżej 5A), pasty termoprzewodzącej jak i wymuszonego obiegu powietrza stosując odpowiednio wydajne wentylatory (powyżej 25A).

Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR.

W zestawie znajduje się również radiator który zapewnia przekaźnikowi  SSR lepsze chłodzenie oraz żywotność.

Radiator można montować na płaskiej powierzchni (przygotowane otwory).

Parametry techniczne:

• materiał: aluminium
• rozmiar otworów do montażu przekaźnika: M4
• szerokość między otworami do montażu przekaźnika: 48mm
• minimalna szerokość między otworami do montażu na powierzchni dolnej: 105mm
• wymiar dolnej podstawy mocującej: 70x125mm
• wymiar górnej podstawy pod SSR: 50x70mm

Pastę termoprzewodzącą znajdziesz na naszych pozostałych aukcjach.

Схема подключения:

Вам нужны твердотельные реле SSR и термопары-проверьте наши другие аукционы.
