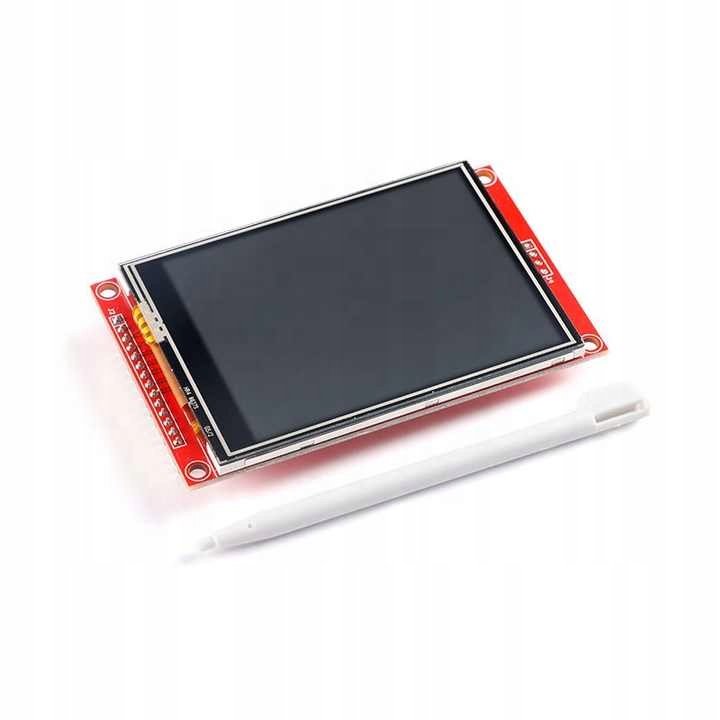

⭐ TFT ЖК-дисплей 2.8" SPI с сенсорной панелью / ILI9341 XPT2046

Модуль с цветным 2,8-дюймовый TFT ЖК-дисплей с разрешением 320 × 240 пикселей, оснащенный контроллер ILI9341 и сенсорный слой, поддерживаемый чипом XPT2046.

Предназначен для работа с микроконтроллерами, такими как Arduino, ESP32, STM32 и другими платформами, совместимыми с интерфейс SPI.

⭐ Ключевые особенности модуля:

• 2,8 " TFT дисплей (240×320 px, 65K цветов)

  TFT цветной ЖК-экран с последовательным интерфейсом SPI. Благодаря компактной конструкции и хорошая читаемость идеально подходит для систем HMI, образовательных проектов и приложений embedded.

• Графический контроллер ILI9341

  Популярный и широко поддерживаемый доступными библиотеками (например, Adafruit_GFX, TFT_eSPI). Обеспечивает быстрое и стабильное обновление изображения. Интерфейс SPI позволяет легко интегрироваться с микроконтроллерами с минимальным использованием линии ввода / вывода.

• Сенсорная панель с контроллером XPT2046 (резистивный)

  Поддержка касания реализована выделенным чипом XPT2046, также взаимодействующим через SPI. Поддерживает генерацию прерываний на ощупь. В комплект входит стилус, позволяющий точно поддержка интерфейса.

• Встроенный слот для SD-карты

  Позволяет хранить графические ресурсы, шрифты и конфигурации GUI. Связь также в стандарте SPI. Решение, полезное в приложениях, где микроконтроллер не имеет достаточной флэш-памяти.

• Разъемы goldpin 2,54 мм

  Стандартное растрирование обеспечивает быстрое соединение с макетной платой или проводами типа Дюпон. Дисплей поставляется с припаянными ЖК-золотыми контактами. Разъем SD требует своего собственного пайки.

• Совместимость с напряжением 3,3 В (сигнал и источник питания)

  W при использовании с платформами 5 В (например, Arduino UNO/Nano) требуется преобразователь уровня логических.

Технические характеристики:

• Параметр: Значение
• Технология дисплей: TFT LCD
• Диагональ экрана: 2,8" (71,12 мм)
• Разрешение: 320 × 240 px
• Количество цветов: 65 536 (16-бит RGB)
• Kontroler LCD: ILI9341
• Интерфейс связи: SPI
• Сенсорная панель: резистивная, XPT2046 (SPI)
• Слот для SD-карты: Да, полноразмерный (SPI)
• Электропитание модуля: 3.3-5В (ЛКД) / 3.3 В (логика LED)
• Рабочая температура: -20°C ~ 70°C
• Размеры модуля: ~ 77 × 43 мм
• Разъемы: Goldpin 2,54 мм
• В комплекте: дисплей стилус фольга защитный

Применение:

• Пользовательские интерфейсы (GUI)
• Системы визуализации данных в реальном времени
• Образовательные проекты с Arduino, STM32, ESP32
• IoT и приложения устройства HMI
• И многое, многое другое... :)
