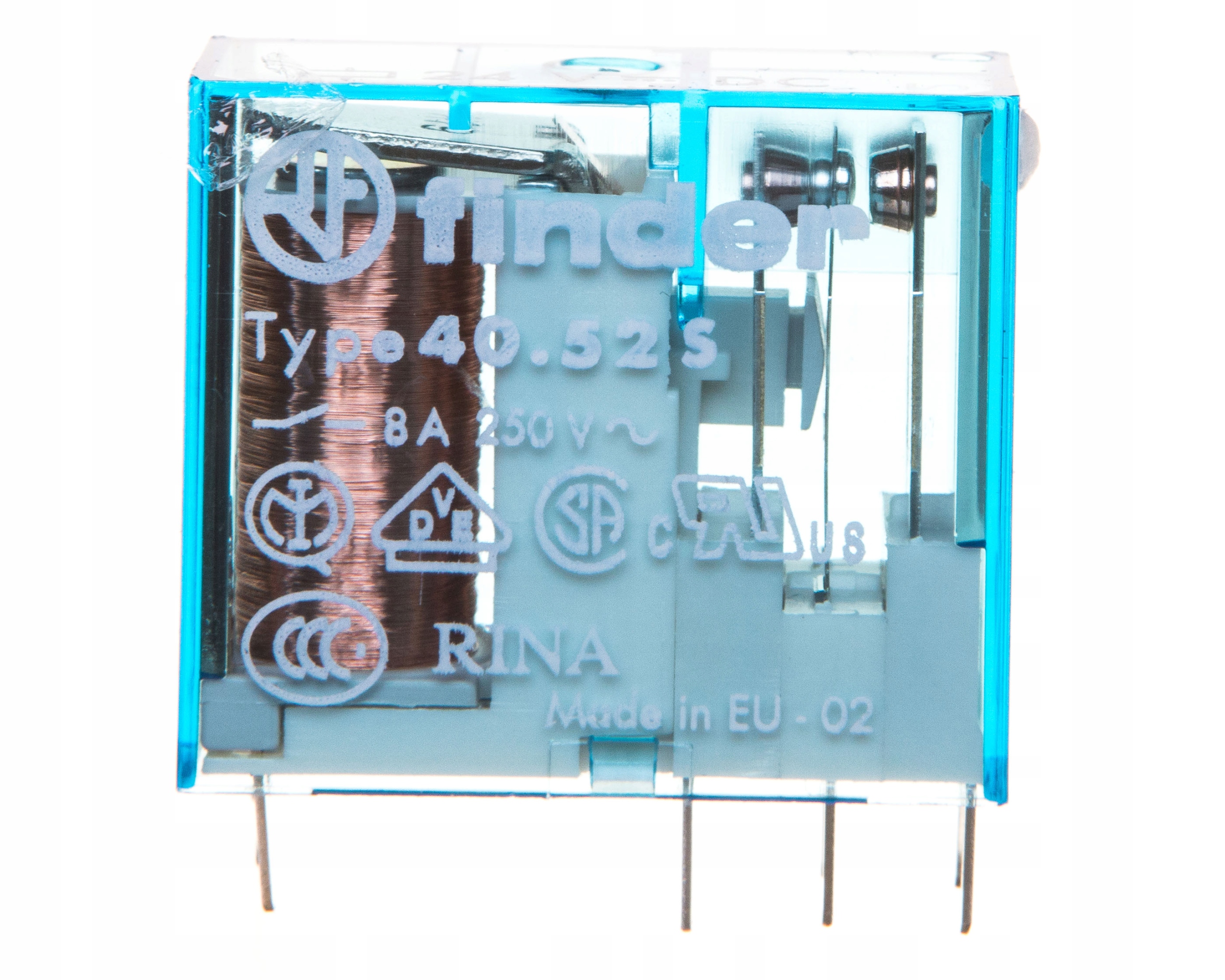

Przekaźnik 40.52.7.024.0000 2P 8A 24V DC

Ten przekaźnik charakteryzuje się dwoma parami styków przełącznych (oznaczenie 2P lub 2 PDT – Double Pole Double Throw), co oznacza, że posiada dwa niezależne styki przełączne (CO – Change Over). Jest w stanie przewodzić prąd o natężeniu do 8 A na każdy styk, co czyni go odpowiednim do sterowania różnorodnymi odbiornikami. Cewka przekaźnika zasilana jest napięciem stałym 24V DC, co jest standardem w wielu systemach sterowania. Dzięki swoim kompaktowym rozmiarom i wysokiej niezawodności, przekaźnik Finder 40.52.7.024.0000 jest często wykorzystywany w płytkach PCB, modułach przekaźnikowych oraz w rozdzielnicach, gdzie liczy się oszczędność miejsca i precyzyjne sterowanie.

Parametry

• Producent: Finder S.p.A.
• Seria: 40 (Miniaturowe przekaźniki PCB)
• Model: 40.52.7.024.0000
• Typ produktu: Przekaźnik elektromagnetyczny / Miniaturowy przekaźnik uniwersalny
• Liczba styków / Konfiguracja: 2P (2 PDT / 2 CO) – dwa niezależne styki przełączne (każdy posiada styk normalnie otwarty NO i normalnie zamknięty NC).
• Prąd znamionowy styków (In): 8 A
• Maksymalne napięcie przełączane: 250 V AC / 30 V DC
• Napięcie zasilania cewki (Uc): 24 V DC
• Pobór mocy cewki: Zazwyczaj <0.5 W (dla DC)
• Trwałość mechaniczna: Wysoka, typowo >10 000 000 operacji
• Trwałość elektryczna: Wysoka, typowo >100 000 operacji (przy obciążeniu znamionowym)
• Rezystancja styków: Niska, typowo <100 mΩ
• Materiał styków: Zazwyczaj AgNi (srebro-nikiel)
• Sposób montażu: Na płytce PCB (przez otwory) lub w dedykowanej podstawce przekaźnikowej (np. Finder serii 95).
• Temperatura pracy: -40°C do +70°C (standardowy zakres)
• Wymiary: Kompaktowe, typowe dla przekaźników miniaturowych PCB (wysokość ok. 15-20 mm, szerokość ok. 12-15 mm, długość ok. 29 mm).
• Stopień ochrony: RT I (pyłoszczelny) lub RT II (zmywalny) – zależnie od dokładnej wersji, zazwyczaj zabezpieczony przed kurzem.
• Zgodność z normami: IEC/EN 61810-1 (dla przekaźników elektromechanicznych), CE, RoHS.

Cechy i Zastosowanie

• Wszechstronność: Dwa styki przełączne pozwalają na szeroki zakres zastosowań w obwodach sterowania i sygnalizacji.
• Kompaktowe rozmiary: Idealny do zastosowań, gdzie przestrzeń jest ograniczona (np. w modułach sterujących, płytkach drukowanych).
• Niskie napięcie sterujące (24V DC): Standardowe napięcie w systemach automatyki, co ułatwia integrację z PLC i innymi sterownikami.
• Wysoka niezawodność: Produkty Finder są znane ze swojej jakości i długiej żywotności.
• Szeroki zakres zastosowań: Od prostych funkcji przełączających po bardziej złożone układy logiczne.

Zastosowanie

• Moduły interfejsowe i przekaźnikowe w szafach sterowniczych.
• Układy sterowania w maszynach i urządzeniach.
• Automatyka budynkowa (sterowanie oświetleniem, żaluzjami, systemami alarmowymi).
• Systemy HVAC (grzewcze, wentylacyjne, klimatyzacyjne).
• Płytki drukowane (PCB) w różnorodnych urządzeniach elektronicznych.
• Systemy zasilania, do przełączania obwodów pomocniczych.
