TACHOMETR CYFROWY MIERNIK OBROTÓW OBROTOMIERZ Z WYŚWIETLACZ LED

TACHOMETR CYFROWY, MIERNIK OBROTÓW, OBROTOMIERZ 1-9999 obr/min

Tachometr cyfrowy, moduł miernika obrotów elementów wirujących. Urządzenie wyświetla aktualną prędkość obrotową w obrotach na minutę (OBR/MIN).

Miernik jako element pomiarowy wykorzystuje czujnik magnetyczny NPN współpracujący z magnesem montowanym na elemencie wirującym (magnes znajduje się w zestawie).

Sposób podłączenia urządzenia :

1. Źródło zasilania +;
2. Źródło zasilanie GND (masa);
3. Pozostawiamy puste;
4. Pozostawiamy puste;
5. Kabel czary od czujnika.

Sposób podłączenia czujnika:

1. Brązowy: Źródło zasilania +;
2. Niebieski: Źródło zasilanie GND (masa);
3. Czarny: podłączony do złącza numer 5 w tachometrze.

W zestawie znajduje się czujnik M12 (zakres działania 1-10 mm), magnes do wynkonywania pomiarów gratis.

Specyfikacja techniczna:

• Napięcie zasilania: 8 - 24 V DC;
• Pobór prądu: 35 mA;
• Zakres pomiarowy: 5 - 9999 obr / min;
• Dokładność pomiarowa: +- 3 obr.;
• Wyświetlacz: LED 0,56" (niebieski);
• Czujnik magnetyczny: M12;

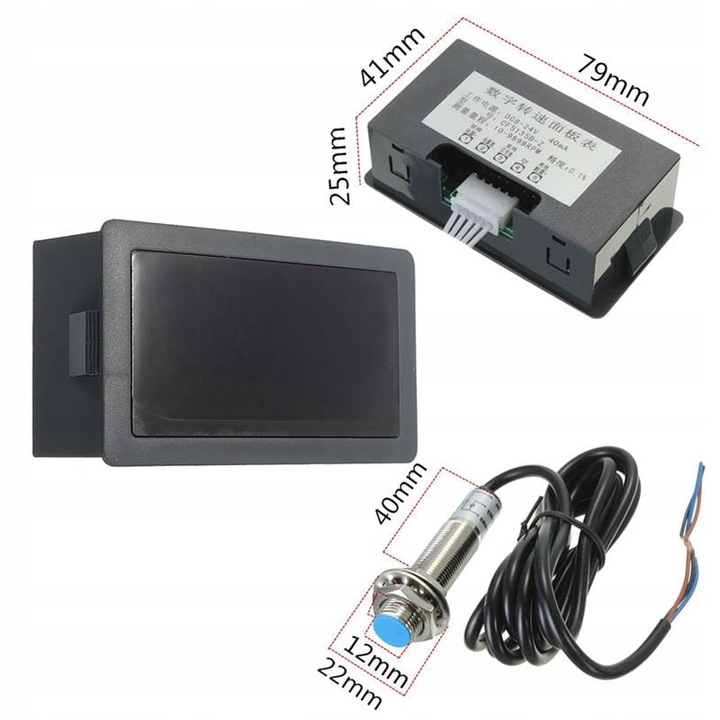

• Wymiary miernika: 80 x 42 x 25 mm;

Zestaw zawiera:

1. Tachometr cyfrowy 1 - 9999 obr / min - czerwony wyświetlacz
2. Czujnik M12;
3. Magnes pomiarowy;
4. Przewód do podłączenia;
5. Instrukcja obsługi w języku polskim.
