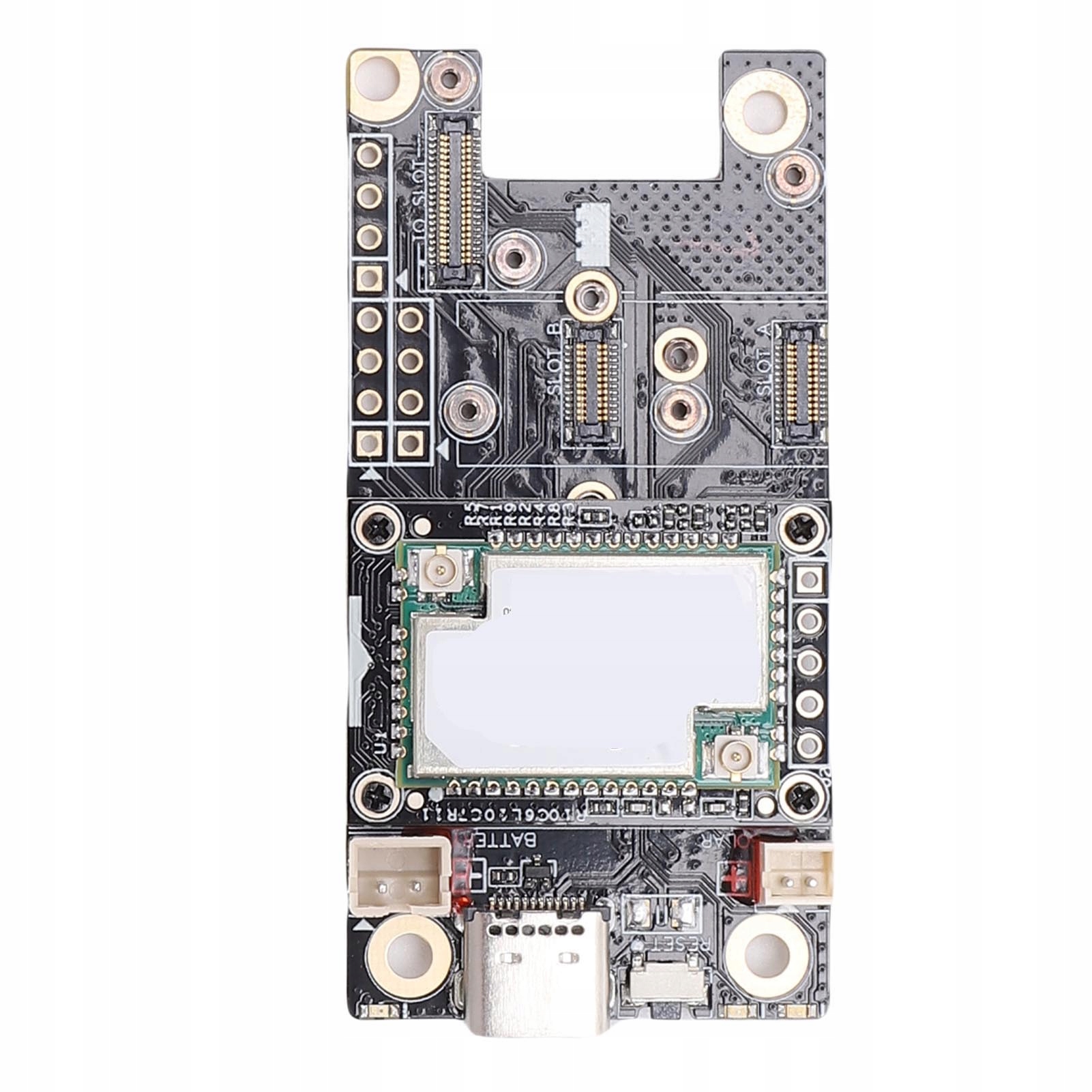

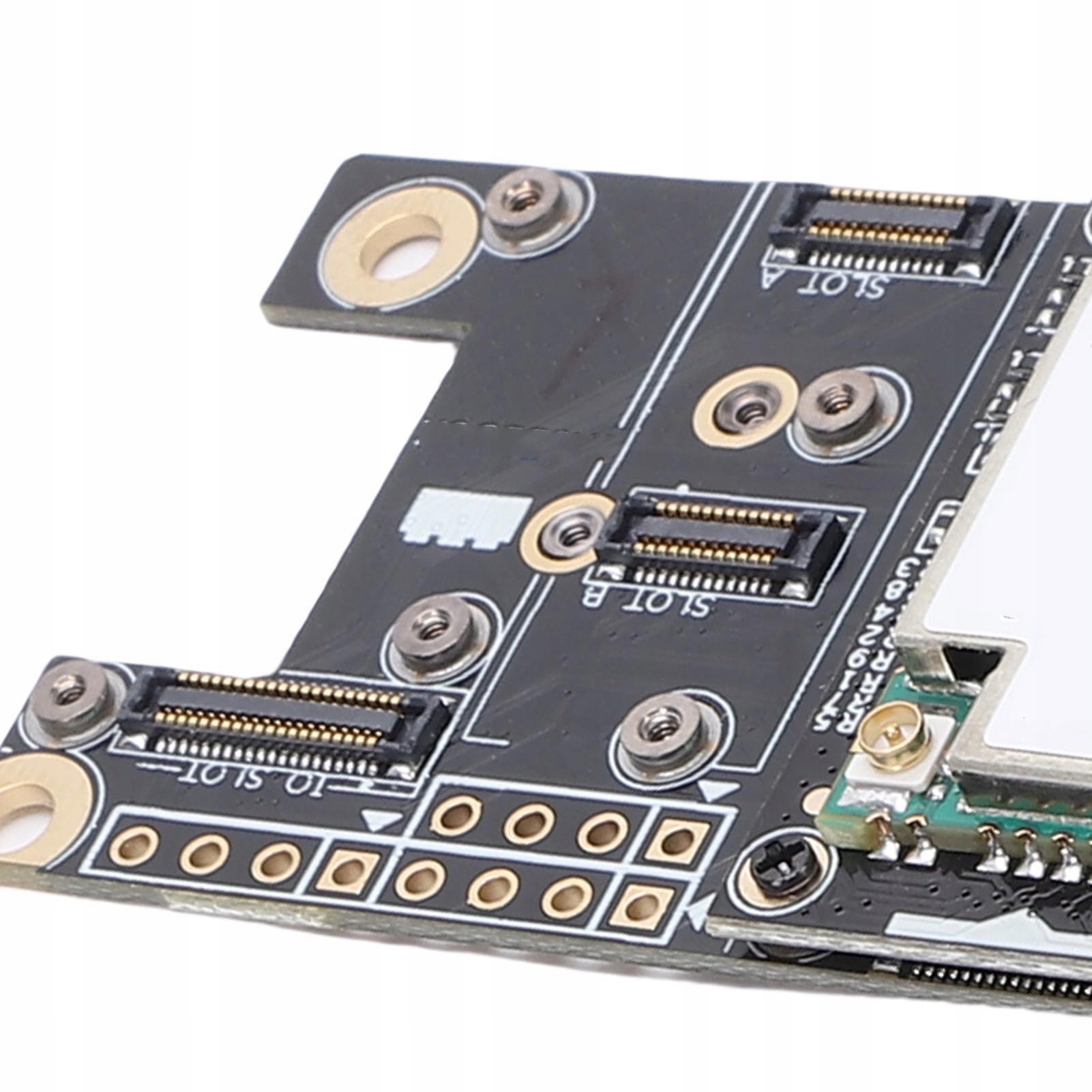

Moduł BLE Core Moduł Lora Węzło Węzło dla aplikacji IoT Obsługa Chip 9P

Funkcja:

1. [Wszechstronna kompatybilność] Obsługuje wiele IDE w celu łatwej integracji i rozwoju, można łatwo zaprogramować przez IDE; Posiada platformę tworzenia niskiego kodu dla niestandardowego oprogramowania układowego, użytkownicy mogą wysyłać polecenia za pośrednictwem USB, UART lub BT

2. [Niskie zużycie energii] Moduł ten jest zgodny z protokołem Lorawan1.0.2 i obsługuje Lora Point to Point Comm. W trybie uśpienia zużycie energii wynosi 2,0UA. W trybie transferu moc wyjściowa LORA wynosi do 22dBm, a wyjście BT jest do 4dBm

3. [Połączenie i aplikacje] Ten moduł ma funkcje LORA i BT COMP i jest odpowiednie do różnych aplikacji w polu Internetu of Thing

4. [Obsługa pasma szerokości częstotliwości] działa w różnych pasmach LORA, w tym EU868, CN470, US915, AS923, AU915, KR920, In865, z szerokością pasma 7,8 kHz - 500 kHz. Stabilność w temperaturach (-40-85 ℃) zapewnia możliwość dostosowania się do różnych środowisk

5. [Wydajność procesora] Za pomocą mikrokontrolera ultra niskiej mocy, obsługę 32-bitowego procesora CORTEX-M4, zegara procesora 64 MHz. Płyta obwodu zawierająca kompaktową rozmiar i lekką konstrukcję jest odpowiednia do szerszego zakresu scenariuszy i środowisk

Specyfikacja:

• Typ pozycji: moduł BLE Core
• Zastosowanie: Lora
• Materiał: płytka drukowana
• Rozmiar produktu: ok. 60 x 30 mm / 2,4 x 1,2 cala
• Pola aplikacji: Internet przedmiotów, inteligentne gospodarstwo domowe, automatyzacja budynków itp.
• Edytor:
• Obsługa mikrokontrolera NRF52840
• Obsługa procesora Cortex-M4 32-bitowego
• Zegar procesora 64 MHz
• Funkcja Lora:
• Zgodny z protokołem Lorawan 1.0.2
• Tryb wzmacniacza mocy Lora PA: moc wyjściowa 22dBm
• Przepustowość: 700 kHz do 500 kHz przepustowość systemu bezprzewodowego o niskiej mocy
• Pasma częstotliwości roboczej: EU868, CN470, US915, AS923, AU915, KR920, In865
• Zakres temperatur: -40 ℃ -85 ℃
• Charakterystyka elektryczna:
• Tryb transmisji Lora przy 20 dBM: 125MA, Lora w PA Boost i BT Sleep
• Tryb transmisji Lora przy 17 dBM: 92MA, Lora w PA Boost i BT Sleep
• Tryb TX BT przy 4DBM: -9MA, BT TX i Lora Sleep
• Tryb Rx Lora przy 37,5 kb / s: 17mA, Lora w trybie RX i BT Sleep
• Tryb odbierania BT przy 2 Mb / s: 11,5MA, tryb BT Rx i Lora Sleep
• Tryb uśpienia: 2,0UA, Lora i BT Sleep
• Waga: ok. 12G / 0,42 uncji

Jak używać:

• Bezpośrednio używaj zgodnie z odpowiednim pasmem częstotliwości roboczej
• Lista pakietów

:

• 1 x tablica obwodów
• 1 x akcesorium
