1.47" Wyświetlacz LCD z Panelem Dotykowym – 172×320, IPS, SPI + I2C

Kompaktowy moduł wyświetlacza LCD o przekątnej 1.47 cala z panelem dotykowym. Obsługuje wyświetlanie w 262 tysiącach kolorów z dużą ostrością i jasnością. Dzięki komunikacji SPI i I2C oraz wbudowanym układom JD9853 i AXS5106L moduł jest kompatybilny z Raspberry Pi, ESP32, Raspberry Pi Pico i Arduino.

Najważniejsze cechy

• Wyświetlacz IPS o rozdzielczości 172×320
• Panel dotykowy pojemnościowy
• Układ sterujący JD9853 (LCD) oraz AXS5106L (panel dotykowy)
• Komunikacja przez SPI (wyświetlacz) i I2C (dotyk) – oszczędność pinów
• Zintegrowany konwerter poziomów – obsługa 3.3V i 5V
• Kompatybilność z Raspberry Pi / ESP32S3 / Raspberry Pi Pico / Arduino
• Pełna dokumentacja online i przykładowe kody

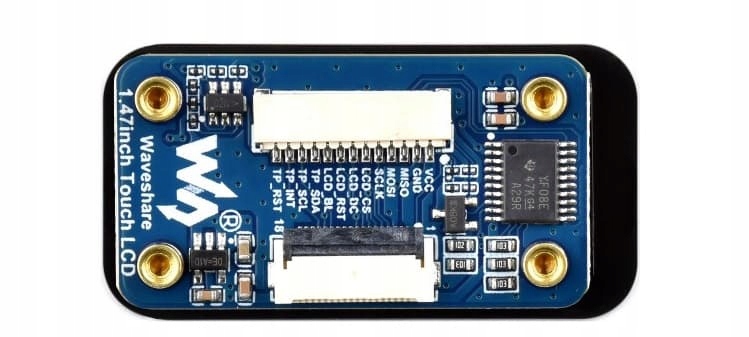

Złącza i interfejsy

Sterownik wyświetlacza: JD9853, układ sterujący dotykiem AXS5106L. Wbudowany konwerter poziomów logicznych kompatybilny z zasilaniem 3.3V / 5V

• VCC: Zasilanie (3.3V / 5V)
• GND: Masa
• MISO: SPI – wyjście danych
• MOSI: SPI – wejście danych
• SCLK: Zegar SPI
• LCD_CS: Wybór układu LCD
• LCD_DC: Wybór danych/komend LCD
• LCD_RST: Reset LCD
• LCD_BL: Podświetlenie LCD
• TP_SDA: Dane I2C dotyku
• TP_SCL: Zegar I2C dotyku
• TP_INT: Przerwanie dotyku
• TP_RST: Reset panelu dotykowego

Przykład pracy z Raspberry Pi 5 oraz ESP32-S3

Техническая спецификация

• Typ dotyku: pojemnościowy

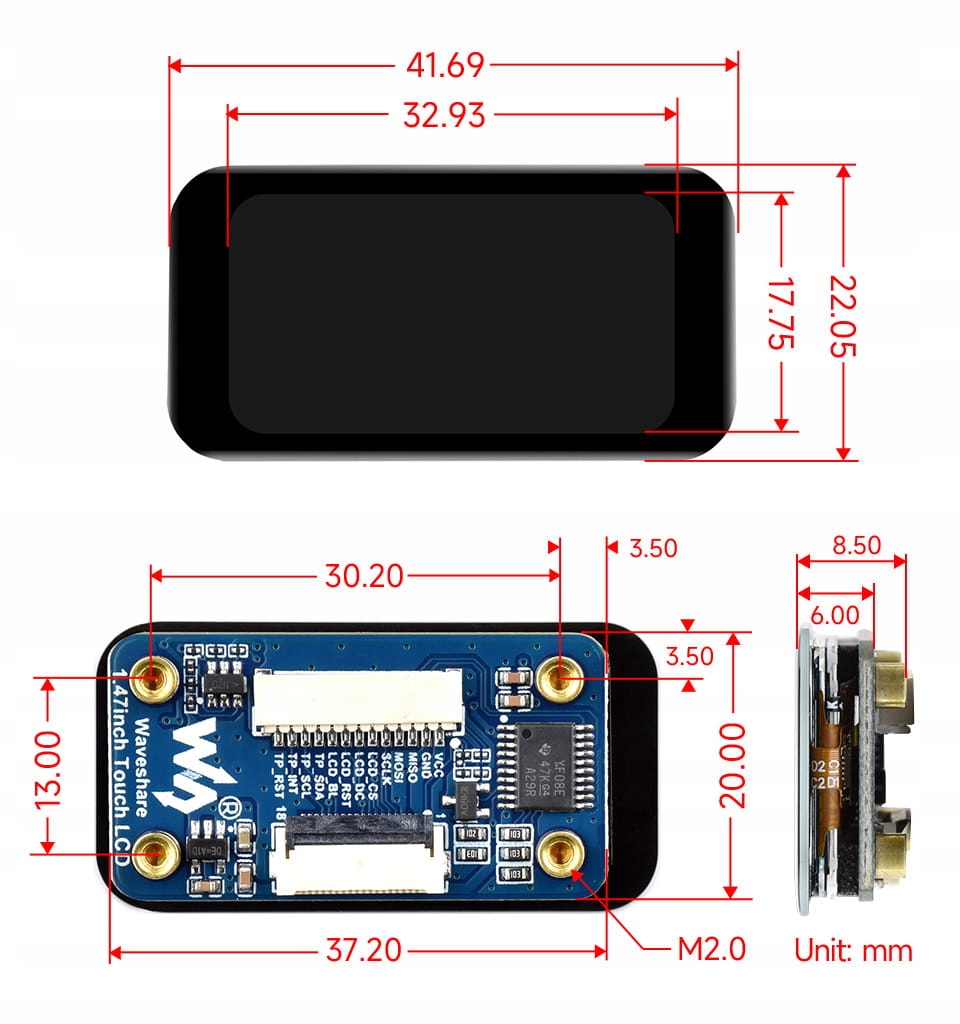

• Wielkość ekranu: 17.75 × 32.93 mm
• Wymiary modułu: 22.05 × 41.69 mm
• Masa: 0.014 kg
