Expansion Shield X200 - moduł rozszerzeń dla Raspberry Pi

Expansion Shield X200 - moduł rozszerzeń dla Raspberry Pi

Opis

Expansion Shield X200 to płytka rozszerzeń, którą można zastosować do Raspberry Pi Model B+, Raspberry Pi 2 Model B i Raspberry Pi 3 Model B. Integruje wiele przydatnych funkcji, takich jak zegar czasu rzeczywistego RTC, wejście i wyjście audio, wyjście VGA, hub USB, WIFI i GPIO.

Właściwości

• Wyjście VGA: konwerter HDMI na VGA obsługujący do UXGA (1600 × 1200) i 1080p
• Audio: 3,5 mm MIC w gnieździe
• 3,5 mm stereofoniczne gniazdo audio
• Wyjście SPDIF
• Złącze audio IO (wejście mikrofonowe i stereofoniczny wzmacniacz audio 3,3 W x 2)
• Komunikacja bezprzewodowa: WiFi (IEEE 802.11b/g/n) z zewnętrzną anteną
• Czujnik podczerwieni (38 kHz)
• Pamięć USB: hub USB z własnym zasilaniem i 3 portami
• Zegar czasu rzeczywistego (RTC): Oparty na DS3231SN z dołączoną baterią CR2032
• GPIO Control: 8-kanałowy układ sterownika Darlington (ULN2803)
• Gniazdo Flex kamery
• Przełącznik DIP, aby usunąć połączenie z nagłówka pinów RPi
• Powielony 40-pinowy nagłówek RPi w celu obsługi istniejących kart rozszerzeń
• Kompatybilny z Raspberry Pi Model B+ i Raspberry Pi 2 Model B
• Napięcie wejściowe: 6-21 V
• Wymiary: 85 x 56 mm

Rozmieszczenie elementów na płytce

W zestawie

• Moduł rozszerzeń X200 Raspberry Pi

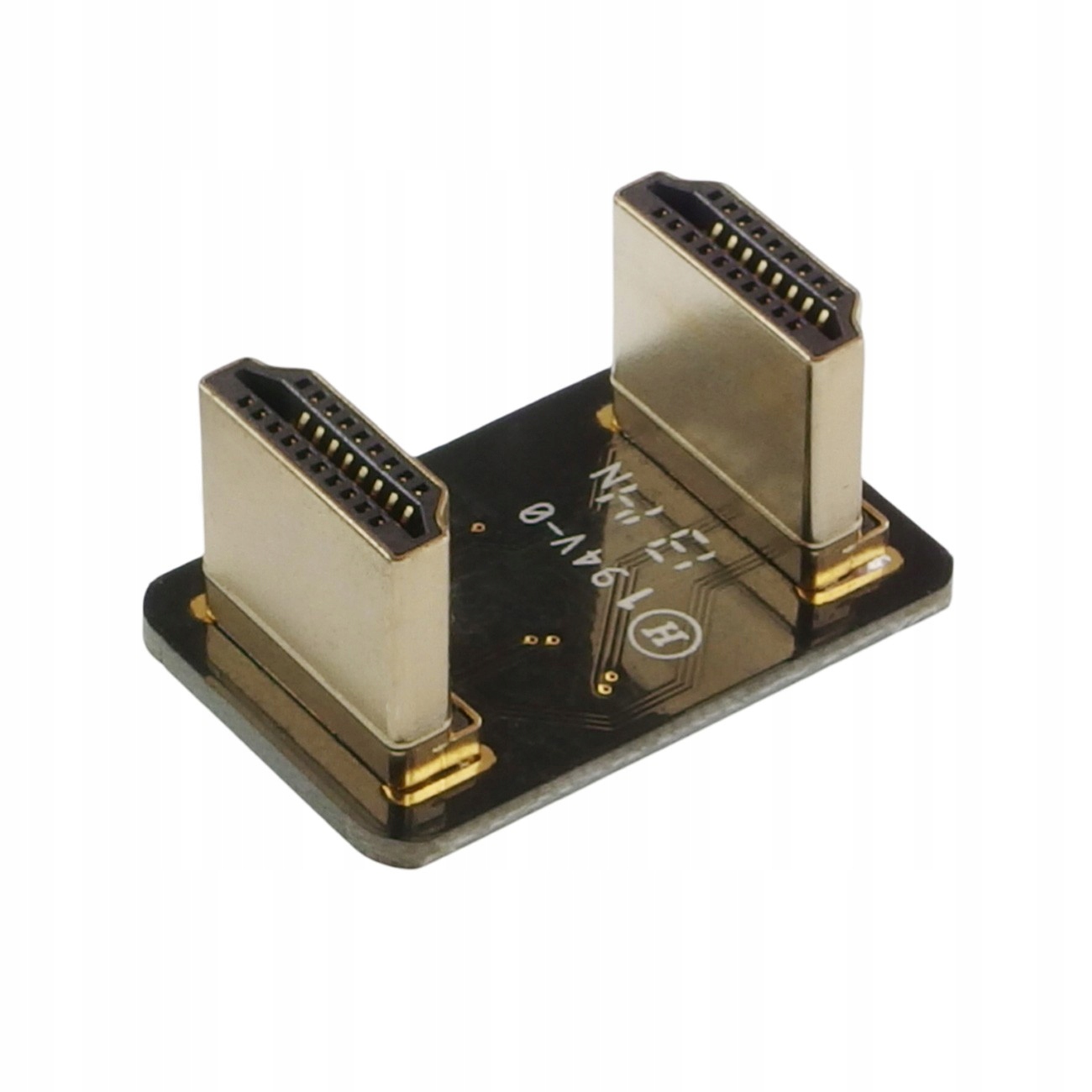

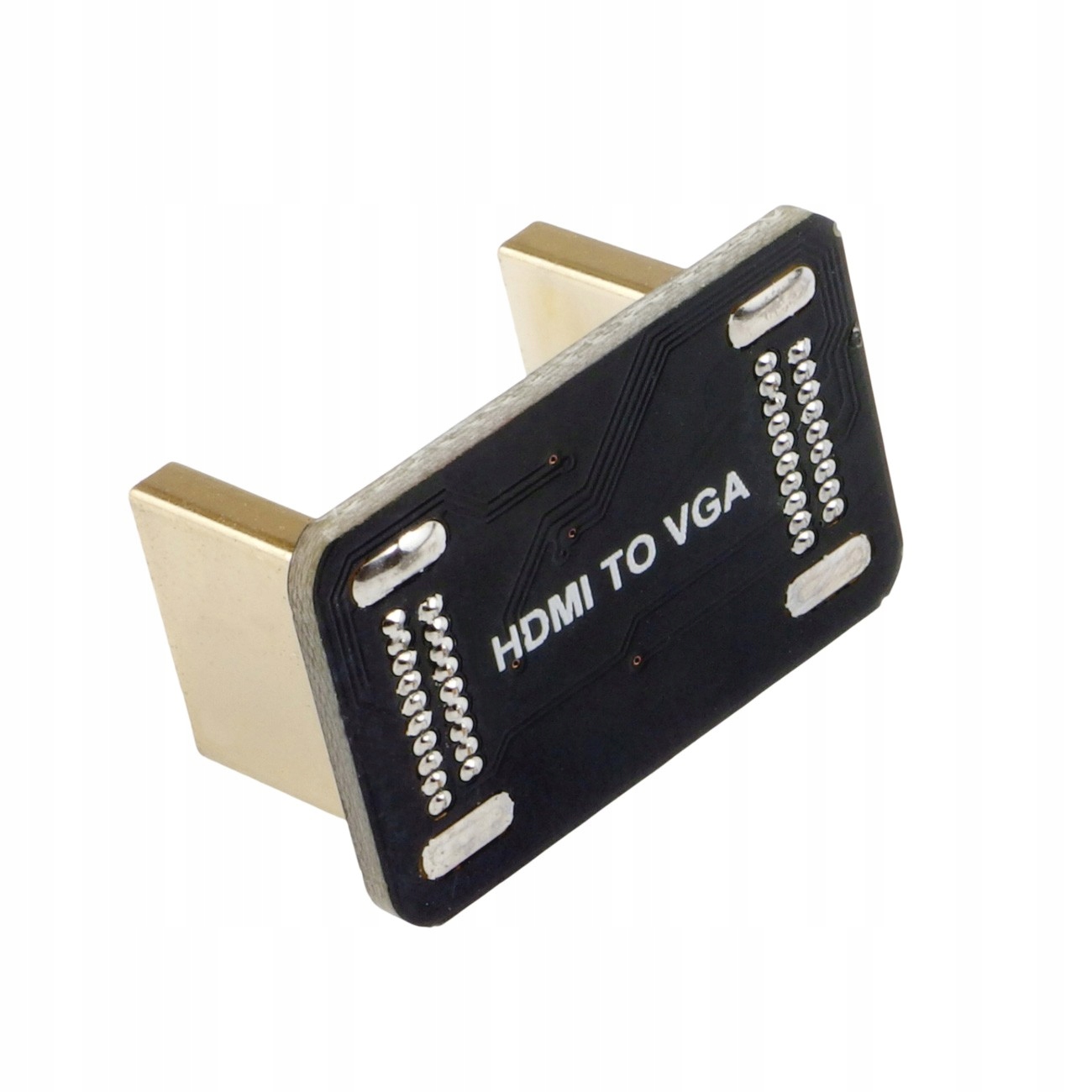

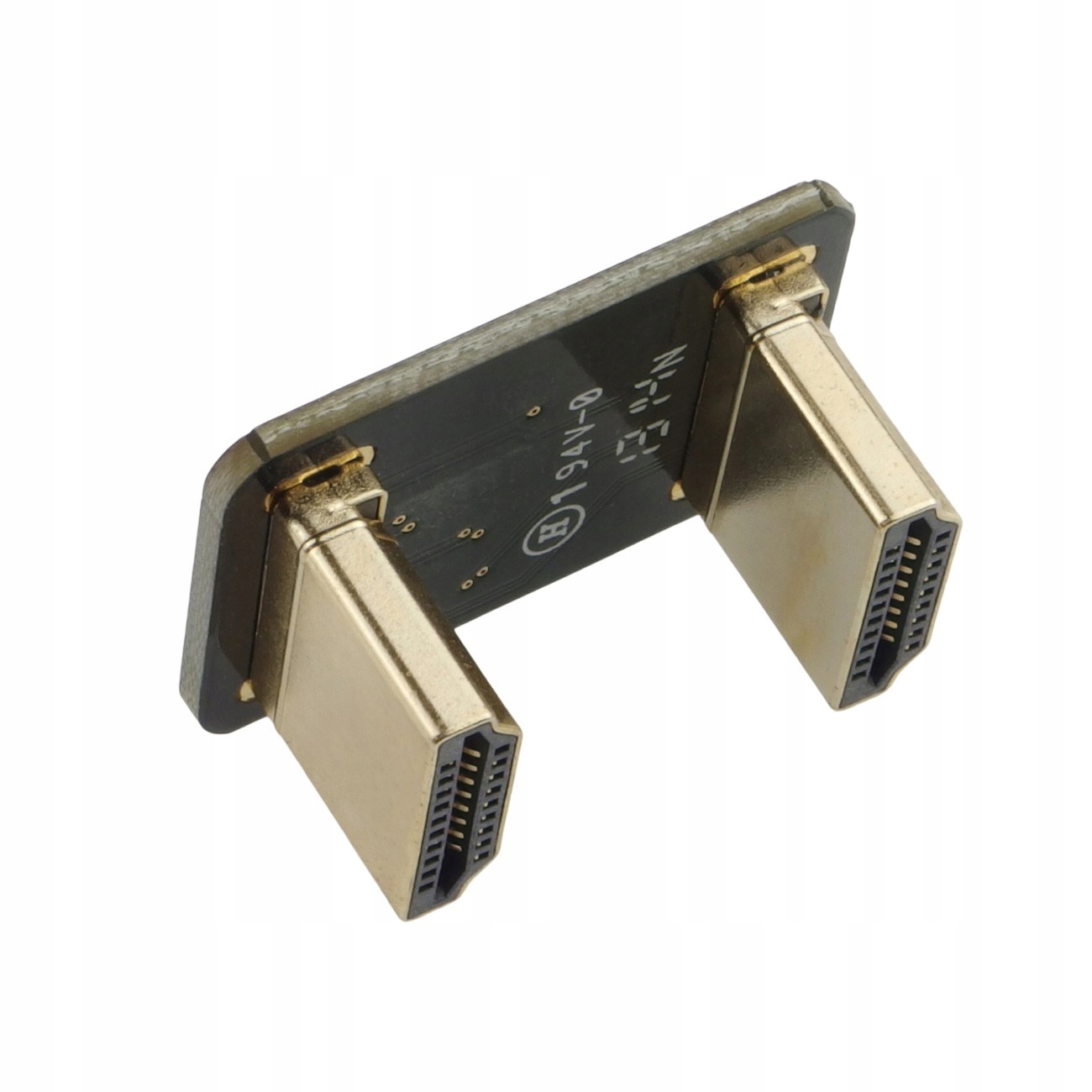

• Adapter HDMI

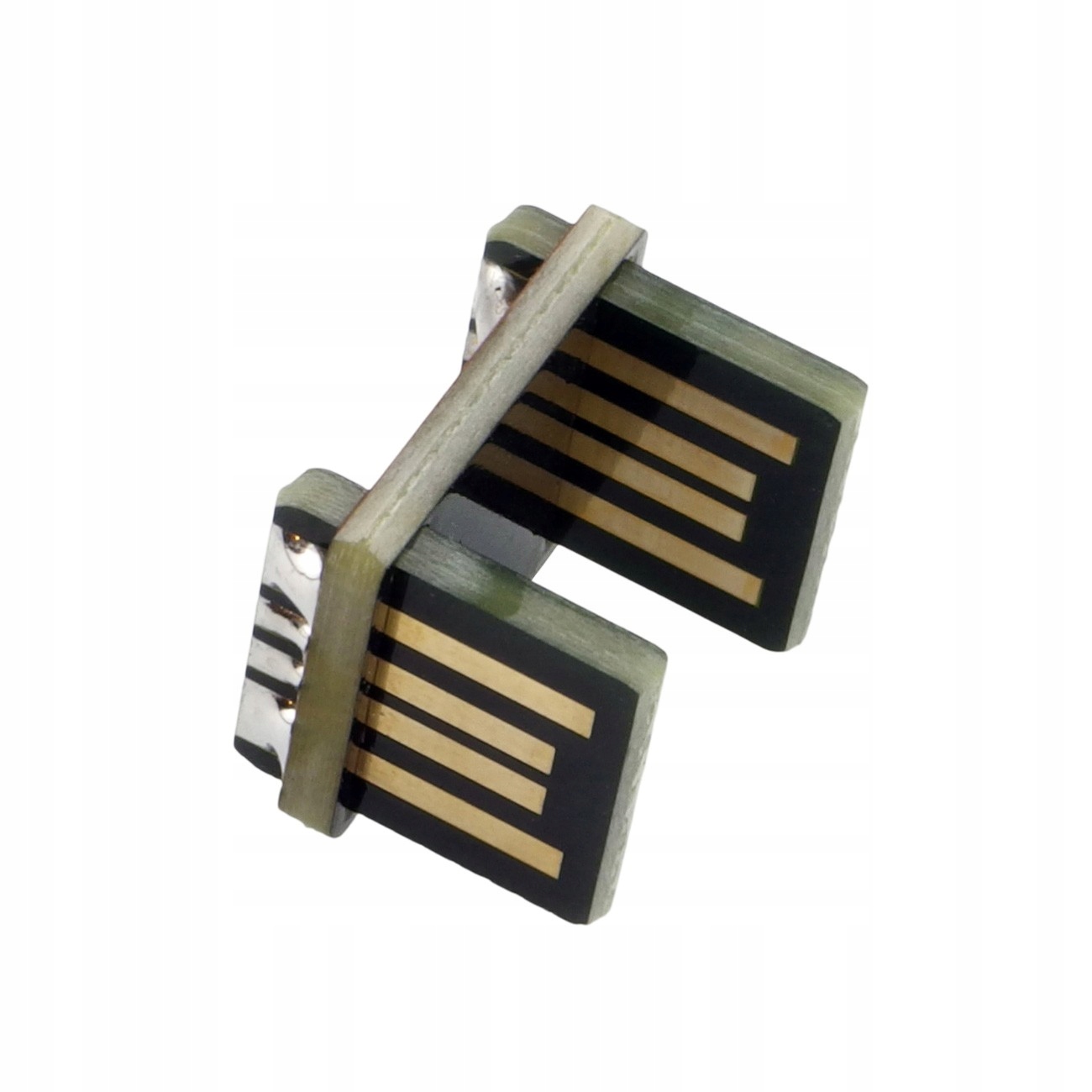

• Adapter USB
• Antena WIFI 2,4 GHz
• 4 x Przekładki nylonowe (M3 x 20 mm)
• 8 x Śruby nylonowe (M3 x 6 mm)
