Zaawansowany Tester Kabli Sieciowych RJ-45 Noyafa NF-488 PoE z Ekranem LCD

Cechy i korzyści

• Automatycznie identyfikuj standard/w standardzie - Szybko sprawdź typ sprzętu zasilającego (PSE), standard IEEE802.3af lub 802.3at.
• Inline Power Testing - Inline informacje testowe standardowych / niestandardowych urządzeń PoE, w tym napięcie zasilania, polaryzacja zasilacza, tryb zwrotnicy i inne.
• Testowanie ciągłości kabla - Sprawdź stan zwarcia, zwrotnicy i obwodu otwartego dla kabla STP i UTP LAN.
• Testowanie Loopback - Sprawdź, czy obwód pętli podłączony do przełącznika jest normalny, czy nie.
• Lampa - Lampa w jednostce głównej pomaga pracować w ciemności.
• Certyfikacja - Przechodzi testy zgodności z RoHS, FCC i CE, a Noyafa posiada certyfikat ISO 9001.
• 100% przystępne cenowo - Wyprodukowane w Chinach i znacznie tańsze niż produkty konkurencji o podobnej jakości.

SPECYFIKACJA PRODUKTU

• Nazwa przedmiotu: Tester kabli sieciowych
• Materiał wykonania: ABS
• Rodzaj kabla: STP/UTP
• Funkcja ciągłości: Tak
• Maksymalny zasięg testowania: 600m
• Mapowanie przewodów: Emiter + pilot, Emiter + przełącznik/ruter

FUNKCJA POE:

• Zakres testowy: przełącznik PoE DC 5-60 V
• Identyfikacja standardowa: 802.3af / at (standard / niestandardowa)
• Zakres testowy mocy: 0-18W
• Zakres testowy napięcia: DC 0-60 V
• Zakres testowy prądu: 0-3A
• Zakres testowy mocy: 0-180W
• Wyświetlacz: Ekran LCD z podświetleniem
• Zabezpieczenie napięcia wejściowego: DC 48V, 5mA
• Maksymalny prąd roboczy: ≤80mA
• Loopback: kompatybilny z przełącznikiem 10M/100M
• Zasilanie: 3 x baterie 1.5 V AAA (nie dołączone)

ZDALNA SPECYFIKACJA:

• Porty: RJ45
• Funkcja: Mapowanie przewodów dla kabla sieciowego
• Zabezpieczenie napięcia wejściowego: DC 48V, 5mA
• Cechy: Przenośny, Drobne wykonanie, Wyświetlacz LCD
• Rozmiar ekranu: 128mm x 64mm/5.04" x 2.52" (ok. )
• Całkowity rozmiar: 14cm x 4cm x 2cm/5.51" x 1.57" x 0.79" (Około. )

Pakiet zawiera: (Bateria nie jest dołączona)

• 1 x emiter
• 1 x pilot zdalnego sterowania
• 1 x linia testowa z klipsem aligatora
• 1 x kabel sieciowy
• 1 x torba do przenoszenia
• 1 x instrukcja obsługi
• 1 x pudełko upominkowe

Uwagi: Ze względu na różnicę ustawień światła i ekranu, kolor elementu może nieznacznie różnić się od zdjęć. Proszę pozwolić na niewielkie różnice w rozmiarze ze względu na różny pomiar ręczny.

NOYAFA NF-488 Power over Ethernet (PoE). Zidentyfikuj standard at/af/napięcie/prąd/moc/ciągłość/loopback

Zidentyfikuj standard at/af. Woltaż. Aktualny. Moc. Ciągłość. Pętla zwrotna.

6 Kluczowych funkcji

PoE. Ciągłość. Moc. Pętla zwrotna. Ekran LCD. Ustawienie.

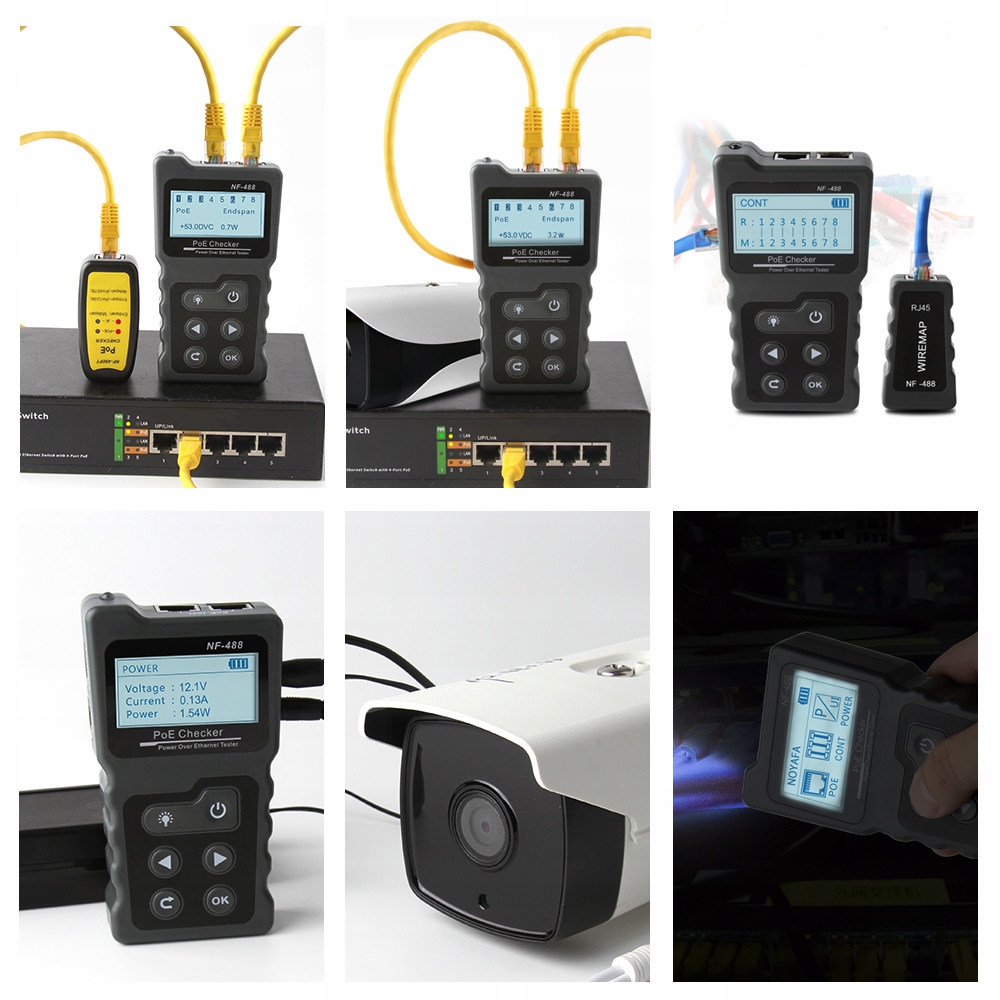

Testowanie PoE za pomocą przełącznika

Zidentyfikuj standard PSE. Tryby zasilania (koniec/midspan, 4 pary).

4 pary /IEEE 802.3at/napięcie

Testowanie mocy PoE

Sprawdź napięcie i moc między zasilaczem a zasilanym urządzeniem, a także oblicz prąd pośrednio.

Testowanie mocy

Testowanie mocy, prądu i napięcia między zasilaczem a zasilanymi urządzeniami.

Testowanie ciągłości kabla

Sprawdź otwarte, krótkie, zwrotnice itp. dla kabli LAN STP, UTP.

Wynik badania

Wyniki testu są takie, jak pokazano na zdjęciu.

• #12 krótki, #45 krótki
• Krzyż nr 18, krzyż nr 56
• #5 #8 Złamany
• Stan dobry

Testowanie Loopback

Testowanie obwodu pętli podłączonego do przełącznika jest normalne lub nie. Jeśli wskaźnik LED jest włączony, oznacza to, że obwód pętli jest dobry. Jeśli nie, mogą wystąpić pewne problemy w obwodzie.

Lampa

Jednostka główna posiada lampkę ułatwiającą pracę w ciemności.

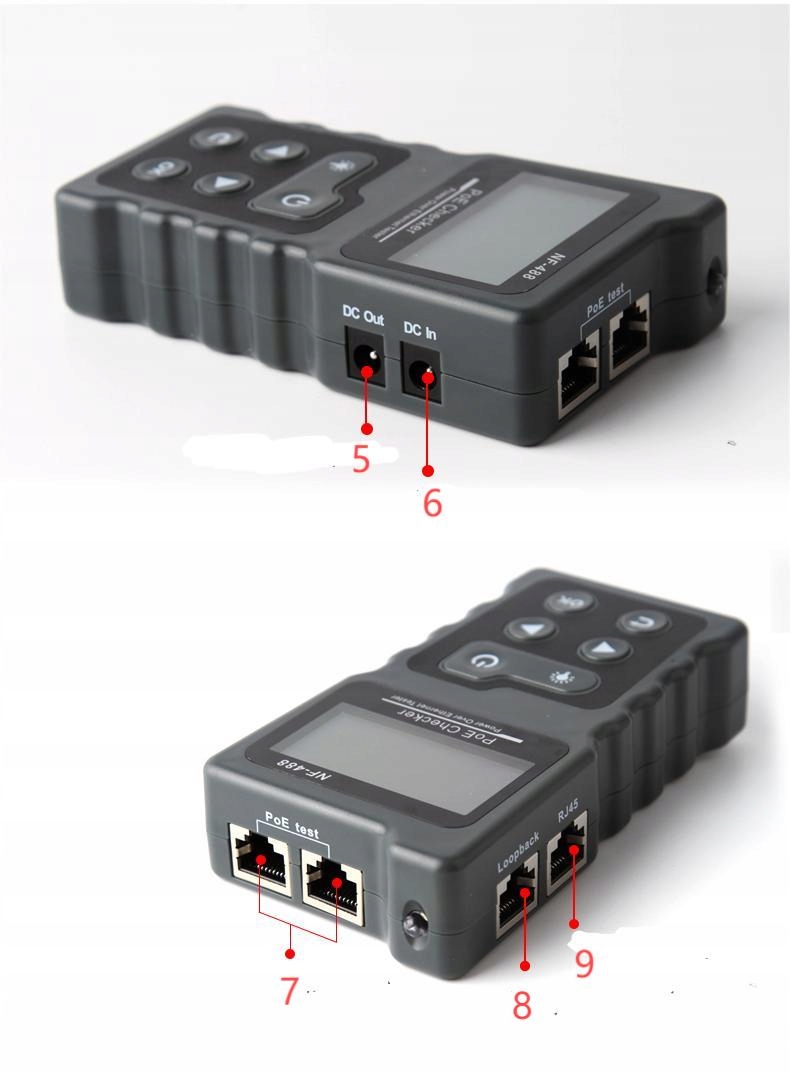

Struktura produktu

1. Port ciągłości
2. Lampa
3. Porty testowe PoE
4. Klawisze funkcyjne
5. Port wyjściowy DC
6. Port wejściowy DC
7. Porty testowe PoE
8. Port Loopback
9. Port ciągłości
