8 kanałowy moduł przekaźnika Ethernet z wejściem cyfrowym RTU/TCP Waveshare

Dane techniczne:

• producent: Waveshare
• model: Modbus POE ETH Relay (B)
• funkcja flash-on/flash-off umożliwia chwilowe włączenie przekaźnika z automatycznym zamknięciem poprzez przekazanie argumentu do polecenia
• obsługuje szeroki zakres wejściowego zasilania DC 7~36V oraz zasilanie PoE
• sterowanie przekaźnikiem poprzez protokół MQTT
• wbudowana izolacja optyczna (Optocoupler) zabezpiecza przekaźnik przed zakłóceniami z obwodów wysokiego napięcia
• zastosowany dedykowany układ sterujący przekaźnikiem z wbudowaną diodą zwrotną zapewnia mocniejszą i stabilniejszą pracę
• obsługuje pasywne i aktywne wejścia cyfrowe z izolacją dwukierunkową optyczną oraz wbudowanym algorytmem eliminacji drgań styków; przekaźnik może pracować w trybie sterowania sprzężonego lub przełącznika
• zabezpieczenie przed odwrotną polaryzacją chroni układ przed uszkodzeniem w przypadku nieprawidłowego podłączenia
• wysokiej jakości przekaźnik o maksymalnym obciążeniu styków: ≤10A przy 250VAC/30VDC
• obudowa z ABS montowana na szynę, łatwa w instalacji i bezpieczna w użytkowaniu

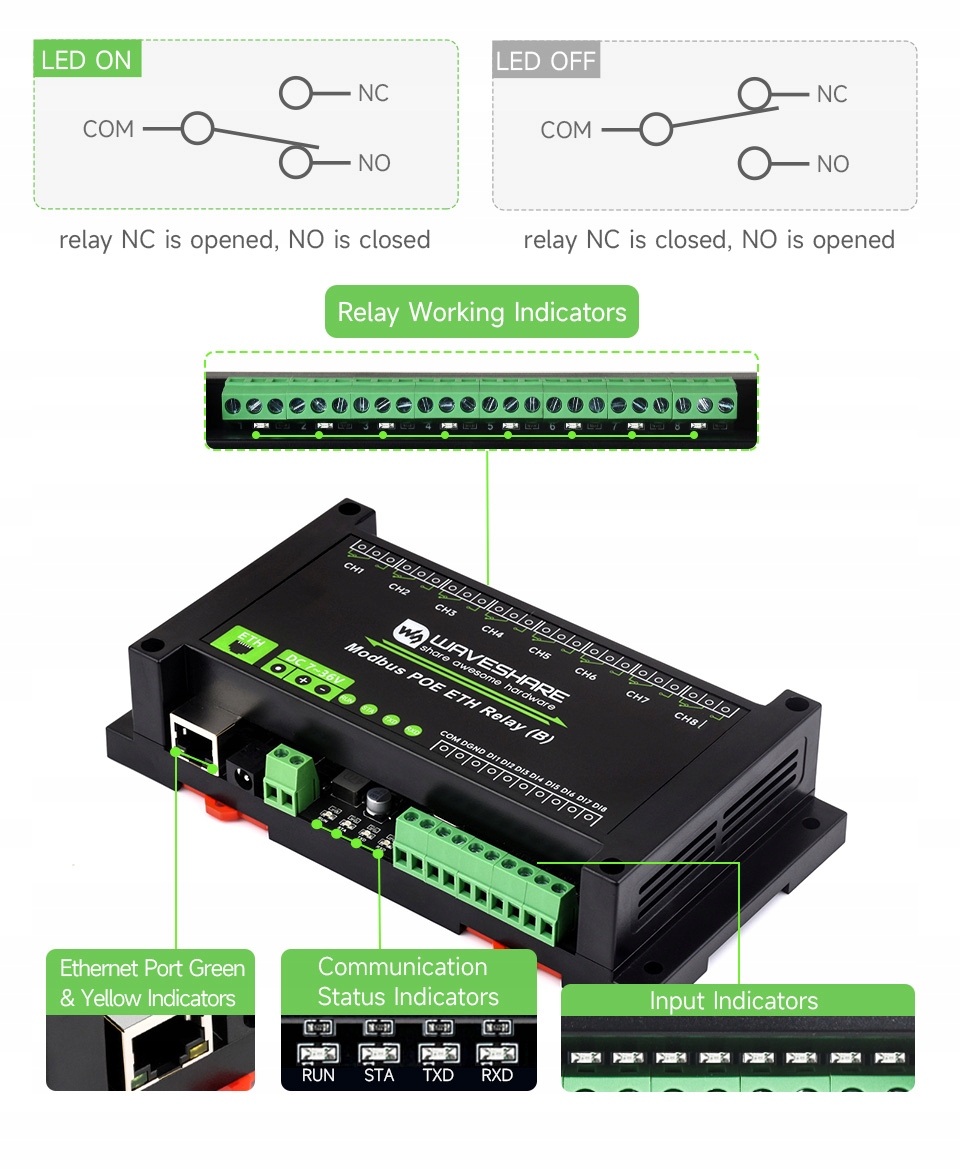

• 4 diody LED oraz wskaźniki sieciowe sygnalizujące stan MCU i przesyłanie/odbiór sygnałów

RUN – wskaźnik portu Ethernet, miga gdy port działa prawidłowo.

STA – wskaźnik MCU, miga gdy MCU działa poprawnie.

TXD – wskaźnik transmisji, świeci podczas wysyłania danych.

RXD – wskaźnik odbioru, świeci podczas odbierania danych.

Zielony wskaźnik portu Ethernet – świeci, gdy połączenie jest aktywne.

Żółty wskaźnik portu Ethernet – miga podczas przesyłania danych.
