Przemysłowy 8 kanałowy moduł wejść i wyjść cyfrowych Modbus RTU Waveshare

Dane techniczne:

• producent: Waveshare
• model: Modbus RTU IO 8CH
• konfigurowalny adres urządzenia: zakres 1~255, możliwość łączenia wielu urządzeń w szeregu na magistrali RS485
• wbudowany regulator napięcia: obsługuje zasilanie w zakresie 7~36V
• izolacja zasilania unibody: zapewnia stabilne, odizolowane napięcie bez potrzeby dodatkowego zasilania dla terminala izolowanego
• izolacja magnetyczna unibody: zapewnia izolację sygnałów, wysoką niezawodność oraz odporność na zakłócenia
• wbudowany resetowalny bezpiecznik i TVS (Transient Voltage Suppressor): ochrona przed przepięciami, przeciążeniami, wyładowaniami atmosferycznymi oraz elektrostatyką
• obsługa pasywnych i aktywnych wejść cyfrowych: dwukierunkowa izolacja optyczna, wbudowany algorytm eliminacji drgań styków, możliwość kontroli DI/DO lub przełączania DO
• wyjścia z tranzystorami Darlingtona i izolacją optyczną: większa moc napędowa z prądem do 500mA, wbudowana dioda zwrotna dla ochrony
• funkcja flash-on/flash-off: umożliwia chwilowe włączenie wyjścia i automatyczne zamknięcie po określonym czasie

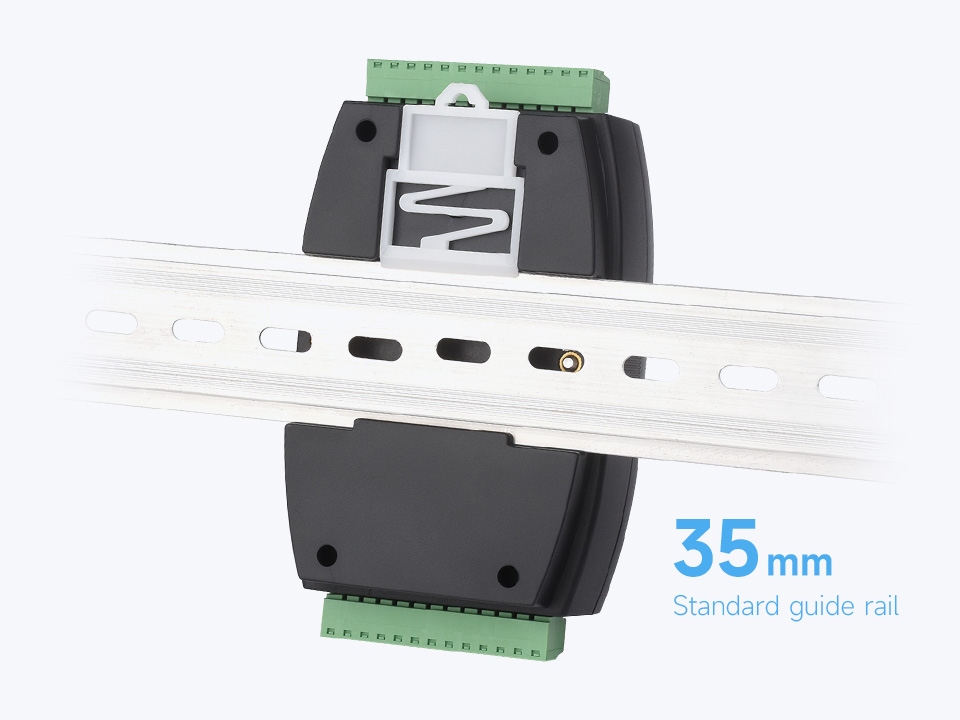

• obudowa montowana na szynę: możliwość łączenia modułów w stos, co ułatwia instalację i zwiększa bezpieczeństwo użytkowania
• wiele diod LED: sygnalizacja statusu wejść/wyjść, MCU oraz stanu transmisji

• Interfejs komunikacyjny: RS485
• Prędkość transmisji: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 bps
• Domyślny format komunikacji: 9600, N, 8, 1
• Protokół komunikacyjny: standardowy Modbus RTU

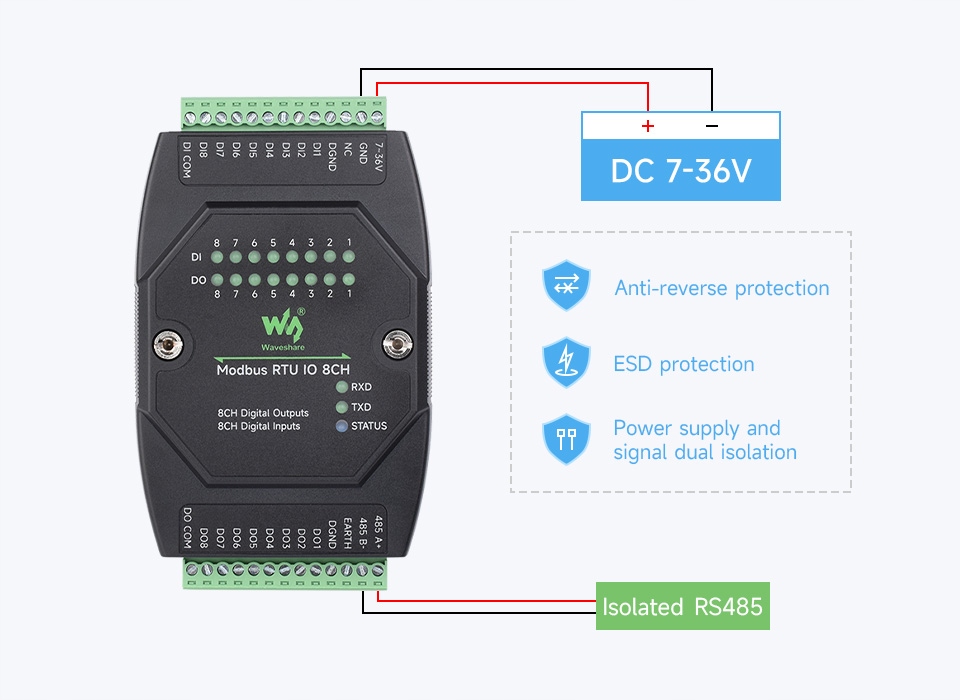

• Zasilanie: DC 7–36V
• Wejścia cyfrowe (8DI):

  Zakres napięcia: 5–36V

  Typ wejść: pasywne lub aktywne (NPN / PNP)

  Izolacja: wbudowana dwukierunkowa izolacja optyczna

• Wyjścia cyfrowe (8DO):

  Napięcie wyjścia: 5–36V

  Typ: dren otwarty

  Maksymalne obciążenie: 500 mA na kanał
