ESP32-S3-Touch-LCD-7 – 7″ wyświetlacz IPS z pojemnościowym dotykiem i Wi-Fi/BLE

Kod producenta: SKU 27078

Dodatkowe informacje, na stronie https://www.waveshare.com/wiki/ESP32-S3-Touch-LCD-7  Link prowadzi do strony na której opisany jest produkt który występuje w kilku wersjach, na tej aukcji zakupisz wersję ESP32-S3-Touch-LCD-7 ( z ekranem dotykowym )proszę zwrócić na to uwagę.

ESP32-S3-Touch-LCD-7 to kompletna płytka rozwojowa z 7-calowym wyświetlaczem IPS i pojemnościowym ekranem dotykowym, oparta na mikrokontrolerze ESP32-S3 z Wi-Fi 2,4 GHz i Bluetooth 5 LE. Łączy dużą moc obliczeniową, pojemną pamięć Flash/PSRAM oraz interfejsy przemysłowe (CAN, RS485, I²C, UART) z jasnym panelem 800×480 i 5-punktowym dotykiem, dzięki czemu świetnie sprawdza się jako nowoczesny panel HMI, sterownik automatyki czy terminal IoT z rozbudowaną grafiką.

• 7″ wyświetlacz IPS o rozdzielczości 800×480, 65k kolorów i szerokim kącie widzenia 170° – czytelny obraz z różnych stron.
• Pojemnościowy panel dotykowy z hartowaną szybą, obsługa do 5 punktów dotyku przez I²C, z linią przerwania – tylko w wersji Touch.
• Mikrokontroler ESP32-S3 (Xtensa LX7, 2 rdzenie, do 240 MHz) z wbudowanym Wi-Fi 2,4 GHz (802.11 b/g/n) i Bluetooth 5 LE, zintegrowana antena PCB.
• Pamięć: 16 MB Flash i 8 MB PSRAM – komfortowa praca z biblioteką LVGL i złożonymi interfejsami graficznymi.
• Obsługa popularnych środowisk: Arduino IDE oraz ESP-IDF
• Bogate interfejsy komunikacyjne: CAN, RS485, I²C, UART, USB FS, złącze „sensor” z liniami ADC – wygodne podłączenie czujników i urządzeń peryferyjnych.
• Gniazdo TF (microSD) do przechowywania grafik, plików konfiguracyjnych, logów lub danych użytkownika.
• Dwa porty USB Type-C: USB-to-UART – programowanie i logi,USB pełnej prędkości – komunikacja z komputerem / urządzeniami.
• Wbudowany kontroler ładowania pojedynczego ogniwa Li-Ion/Li-Pol (PH2.0), prąd ładowania ok. 580 mA z możliwością zmiany rezystorem.
• Konwerter poziomów I²C 3,3 V / 5 V – łatwe podłączanie zewnętrznych modułów pracujących na różnych poziomach napięć.
• Przyciski BOOT i RESET oraz diody PWR/CHG/DONE ułatwiające programowanie i diagnostykę.
• Wersja z dotykiem ma front z czarną ramką i wymiary ok. 192,96 × 110,76 mm – wygodna do zabudowy w panelach i obudowach ściennych.

Przykładowe zastosowania

• Panele operatorskie HMI w automatyce budynkowej i przemysłowej.
• Sterowniki maszyn, systemów HVAC, szaf sterowniczych.
• Rejestratory danych i liczniki z lokalną wizualizacją parametrów.
• Bramki IoT z lokalną konfiguracją przez ekran i zdalną komunikacją (np. HTTP/MQTT).
• Urządzenia edukacyjne, prototypy interfejsów dotykowych, terminale serwisowe.

• Sensor Interface – złącze do bezpośredniego podłączania czujników analogowych i cyfrowych (np. temperatura, wilgotność, ciśnienie, światło). Pozwala szybko zbudować panel pomiarowy lub prosty rejestrator danych bez dodatkowych płytek pośredniczących.
• I²C Interface – magistrala do rozszerzania systemu o kolejne moduły: ekspandery portów, przetworniki ADC/DAC, czujniki środowiskowe, wyświetlacze pomocnicze itp. Idealna do rozbudowy funkcjonalności urządzenia przy minimalnej liczbie przewodów.
• CAN Interface – interfejs do pracy w sieciach przemysłowych i automotiv. Umożliwia integrację z istniejącą magistralą CAN (np. sterowniki, moduły I/O, falowniki), tworząc z wyświetlacza wygodny panel operatorski lub terminal diagnostyczny.
• RS485 Interface – komunikacja w standardzie Modbus/RTU i innych protokołach opartych o RS485. Sprawdza się przy podłączaniu liczników energii, sterowników HVAC, modułów wejść/wyjść oraz urządzeń oddalonych na większe odległości.
• UART Port – uniwersalny port szeregowy do współpracy z zewnętrznymi modułami (GPS, RFID, modemy GSM/LTE, inne mikrokontrolery). Może służyć także jako kanał serwisowy lub debug.
• USB Port – zasilanie, programowanie oraz komunikacja z komputerem lub innym hostem. Ułatwia wgrywanie firmware, aktualizacje oprogramowania oraz integrację z aplikacjami PC.

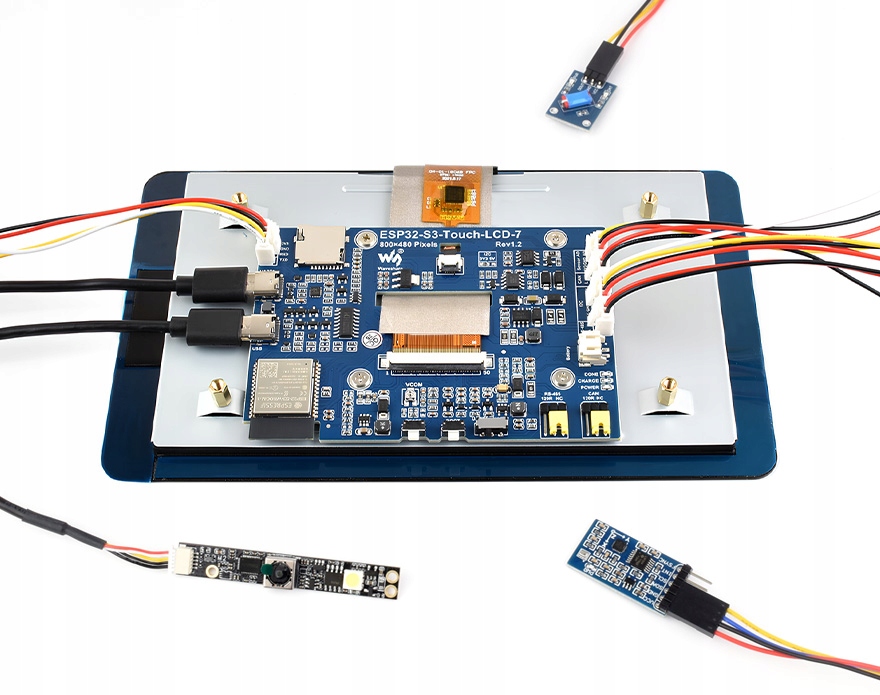

Uwaga: wszystkie czujniki, moduły i akcesoria przedstawione przykładowo na materiałach ilustracyjnych nie są częścią zestawu – oferta obejmuje wyłącznie moduł ESP32-S3-Touch-LCD-7 i elementy do jego podstawowej instalacji.

• ESP32-S3N16R8 – układ SoC z Wi-Fi i Bluetooth, do 240 MHz, zintegrowane 8 MB PSRAM i 16 MB Flash
• Złącze 7″ panelu LCD – taśma wyświetlacza
• Złącze panelu dotykowego
• Gniazdo karty TF (microSD)
• Port USB Type-C – zasilanie i komunikacja USB
• Port UART1 – USB–UART (Type-C) do programowania i logów
• Złącze UART2 – ten sam UART co UART1, wybierany przełącznikiem
• Sensor header – złącze dla czujników
• CAN header – złącze magistrali CAN
• I²C header – złącze magistrali I²C
• RS485 header – złącze interfejsu RS485
• Złącze baterii 3,7 V (PH2.0) – pojedyncze ogniwo Li-Ion/Li-Pol
• CAN terminal resistor selection – wybór rezystora terminującego CAN
• RS485 terminal resistor selection – wybór rezystora terminującego RS485
• UART selection – wybór aktywnego UART (UART1 / UART2)
• Przycisk BOOT – przytrzymać przy włączaniu zasilania, aby wejść w tryb programowania
• Przycisk RESET – restart modułu
• I²C level selection – wybór poziomu napięcia magistrali I²C (3,3 V / 5 V)
• DONE – dioda sygnalizująca zakończenie ładowania baterii
• CHG – dioda sygnalizująca trwające ładowanie baterii
• PWR – dioda sygnalizująca obecność zasilania

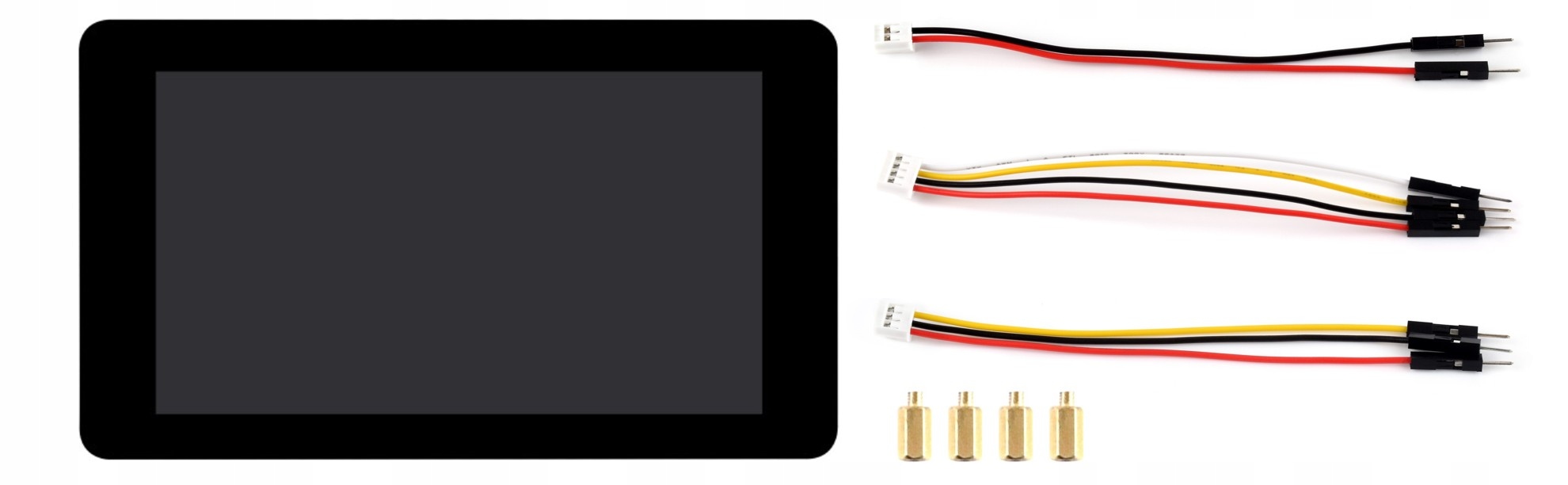

Zawartość zestawu

• Płytka ESP32-S3-Touch-LCD-7 (wersja z pojemnościowym ekranem dotykowym) ×1
• Przewód HY2.0 2P → 2PIN męski 10 cm ×2
• Przewód HY2.0 2P → 3PIN męski 10 cm ×1
• Przewód HY2.0 2P → 4PIN męski 10 cm ×2
• Zestaw śrub montażowych ×1

Uwaga: Moduł dostarczany jest z przykładowym oprogramowaniem demonstracyjnym, z ograniczoną funkcjonalnością, bez możliwości konfiguracji – do realizacji własnych funkcji konieczne jest samodzielne przygotowanie firmware (Arduino lub ESP-IDF).
