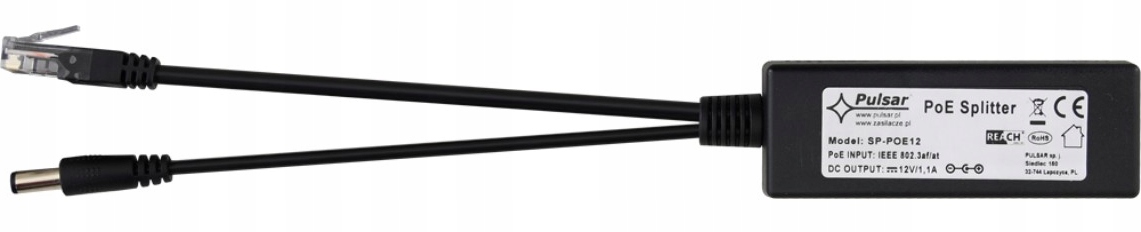

Splitter PoE Pulsar SP-POE12 czarny

Splitter Pulsar SP-POE12 przeznaczony jest do zasilania kamer IP, które wymagają napięcia zasilającego 12V DC. Zbudowany jest w oparciu o wysokosprawną przetwornicę DC/DC obniżającą napięcie z zakresu 44÷57V DC do wartości 12V DC. Maksymalny prąd obciążenia wynosi 1,25A (Pmax=15W). Splitter może być zasilany zarówno z urządzeń zgodnych ze standardem PoE (np. Switch PoE) jak również z pasywnych zasilaczy PoE wstrzykujących napięcie do par 4/5 i 7/8, które nie biorą udziału w transmisji danych.

Na wejście modułu (gniazdo RJ-45) podawane jest napięcie zasilania (POWER) oraz dane (DATA). Na wyjście (wtyk RJ-45) przesyłane są jedynie dane (DATA), natomiast napięcie zasilania 12V DC do kamery 12V dostępne jest na wtyku DC 5,5/2,1. Splitter pozwala również na zasilanie innych urządzeń wymagających napięcia zasilającego 12V DC takich jak: Acces Point, router itp.

Parametry techniczne:

• Zakres napięcia wejściowego (zasilanie): 44V ÷ 57V DC
• Pobór prądu: 0,32A÷0,41A
• Moc modułu: 15W
• Sprawność: 84%
• Napięcie wyjściowe: 12V DC
• Prąd wyjściowy: 1,25A
• Napięcie tętnienia: 150mV p-p max.
• Zabezpieczenie przed zwarciem SCP, przeciążeniem OLP: 105% ÷ 150% mocy modułu, automatyczny powrót
• Sygnalizacja optyczna: gniazdo RJ45 - dioda sygnalizująca obecność napięcia wejściowego DC - żółta, stan normalny: świeci światłem ciągłym, awaria: nie świeci
• Standard PoE: IEEE 802.3af/at
• Wejściowe pary zasilające:
• 1/2 (+) 3/6 (-)
• 4/5 (+) 7/8 (-)
• Obsługiwana prędkość transmisji: 10/100Mb/s Full Duplex
• Złącze wejściowe: Gniazdo RJ-45
• Złącza wyjściowe:
• Zasilanie: przewód 30cm + wtyk DC 5,5/2,1
• Dane: skrętka kat. 5 + wtyk RJ-45
• Warunki pracy: II klasa środowiskowa, -10 oC÷40 oC
• Wymiary: 86 x 30 x 25 [mm] (WxHxD)
• Waga netto/brutto: 0,07/0,075 kg

Размеры устройства:

Przykład użycia:
