Kit Pi1541-III, emulator stacji dysków 1541 do Commodore

Kit do samodzielnego montażu Pi1541-III, emulatora stacji dysków 1541 do Commodore.

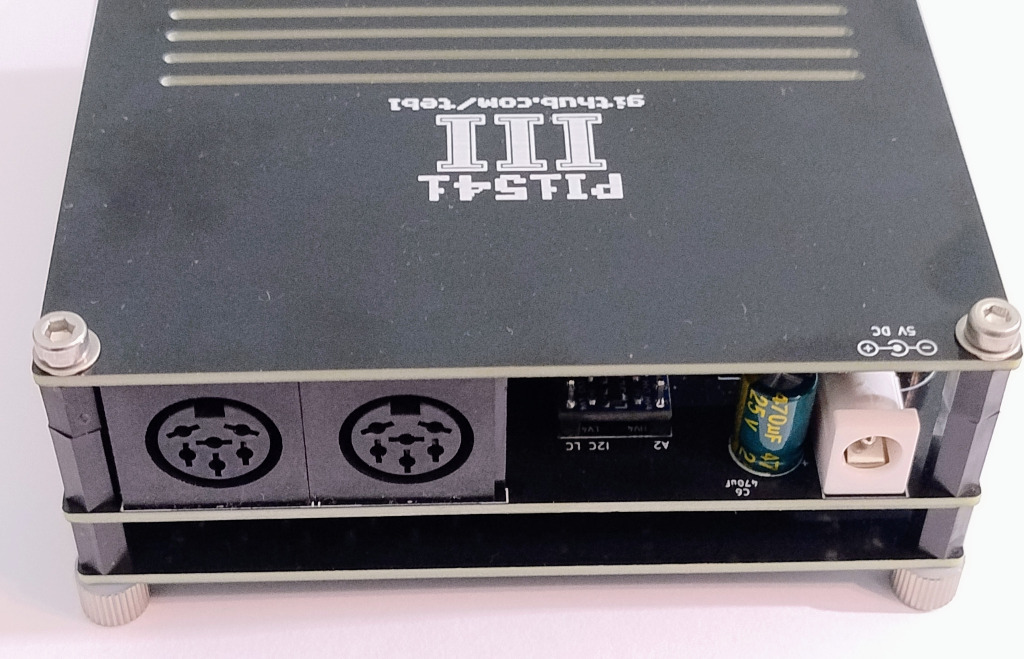

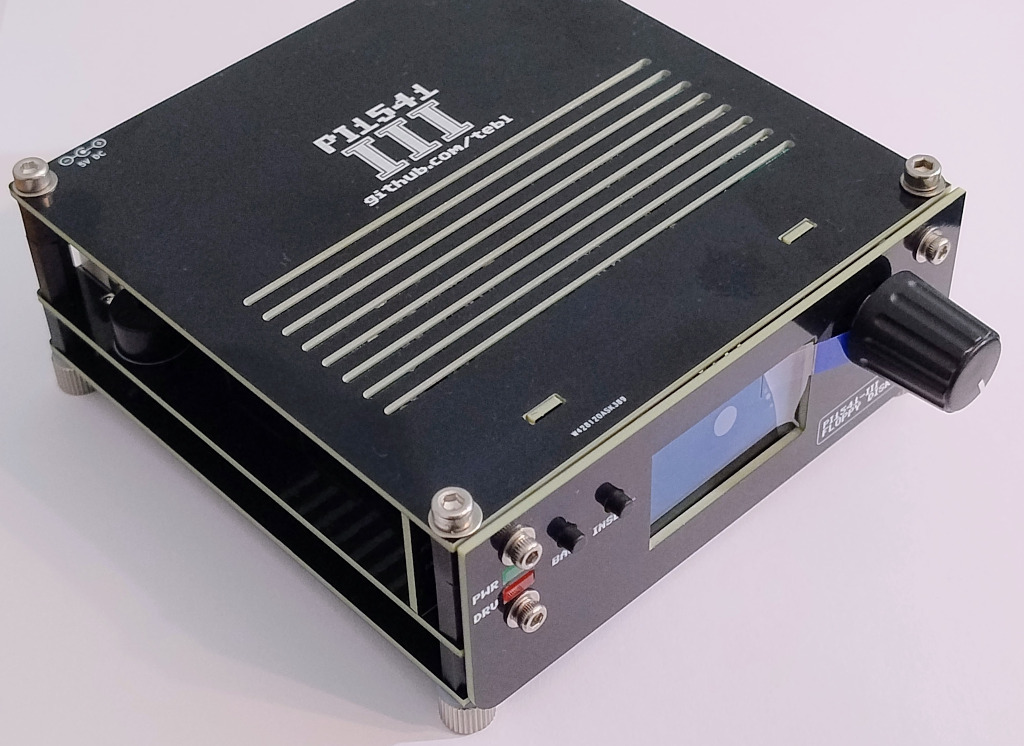

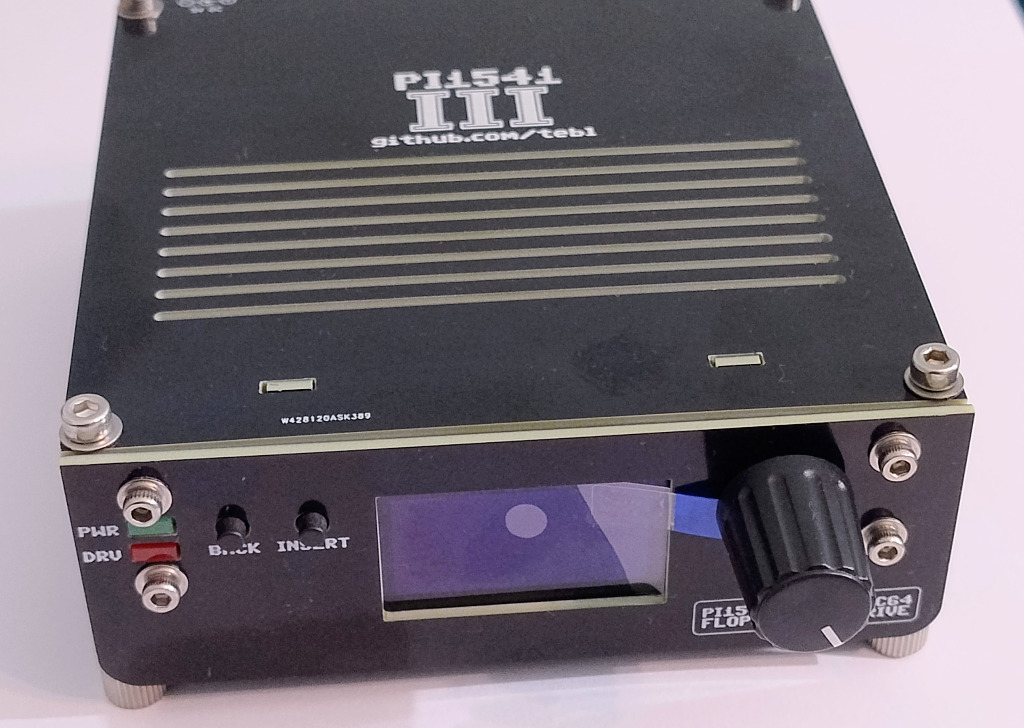

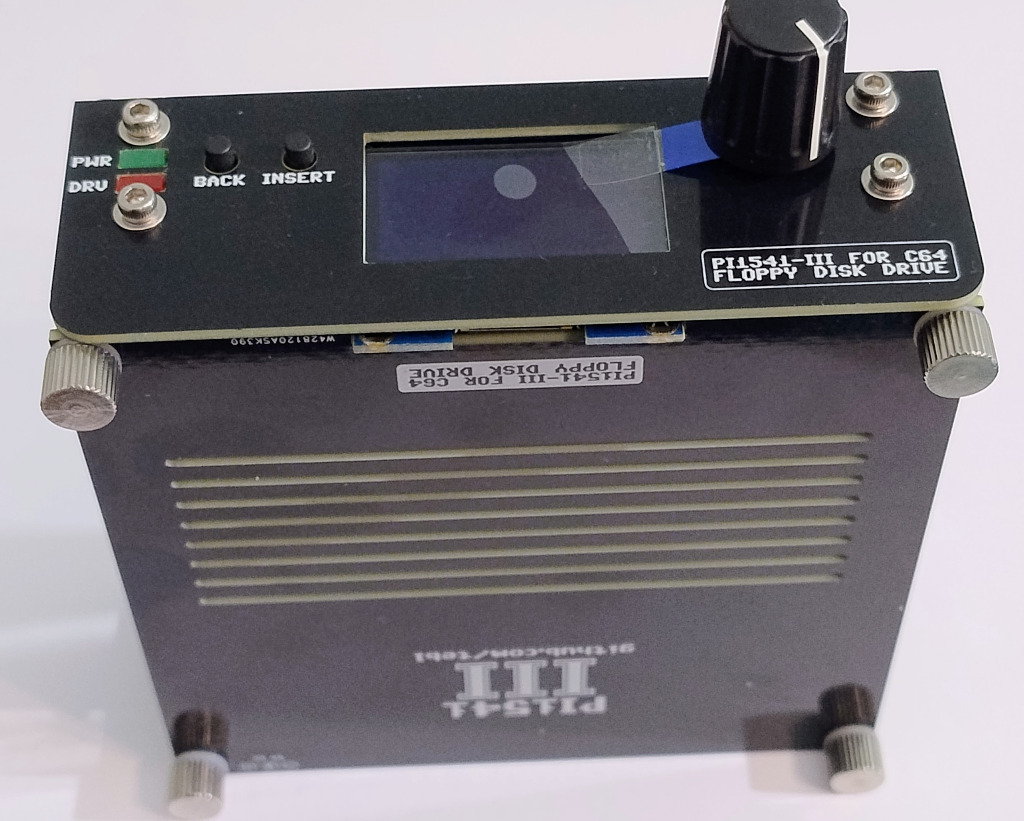

Obudowa wykonana z płytek PCB w kolorze czarnym albo białym, emulator oparty na Raspberry Pi 3B / 3B+ / 3A+.

W komplecie :

• przewód zasilający z wtyczką USB (do dowolnego zasilacza 5V np. ładowarka do komórki)
• przewód serial IEC do stacji dysków
• karta micro SD 32Gb z oprogramowaniem
• wyświetlacz OLED 1,3 cala
• enkoder
• tacty
• diody LED
• pasywny buzzer piezo
• konwerter poziomów TTL
• kondensatory
• gniazdo DC
• listwa 2x20 pin i kątowa
• dwa gniazda IEC
• elementy montażowe
• komplet 5 płytek PCB (do wyboru czarne albo białe)

Na podstawie projektu :

https://github.com/tebl/C64-Pi1541-III

Youtube :

https://www.youtube.com/watch?v=HhHyL3H1bOI

Emulator Pi1541-III: Cycle-Exact Rewolucja dla Twojego C64 – Żegnaj, Dziadku 1541!

Cześć, retro-entuzjasto! Pamiętasz te wieczory, gdy C64 charczał jak stary traktor podczas ładowania z dyskietki, a ty gryzłeś paznokcie, modląc się, by nie wyskoczył "ERROR 74 – DRIVE NOT READY"? No cóż, witaj w XXI wieku, gdzie Pi1541-III zamienia twojego Raspberry Pi w superszybki, niezniszczalny klon Commodore 1541. To nie jakaś tania podróbka – to cycle-exact emulacja z 6502 procesorem i dwoma 6522 VIA, która udaje oryginalny napęd tak wiernie, że twój C64 (lub 128, Plus/4 – kompatybilny z całym IEC-busem) nawet nie zauważy podmiany. A żartobliwie? To jak dać staruszkowi napęd rakietowy – loading trwa krócej niż mrugnięcie okiem, bez tych retro-dramatów z kurzem i zacinającymi się głowicami.

Techniczne smaczki, bez lania wody:

• Kompatybilność na medal: Blisko 100% z oryginałem, w tym masę fast loaderów (nawet te z kopiowanymi oryginałami i demoscenowymi cudami). Zapomnij o heurystycznych zgadywankach SD2IEC – tu kod 6502 leci w pełnym cycle-exact trybie, jak w 1982 roku.
• Tryby pracy jak z filmu sci-fi: Start w minimalnym SD2IEC (do przeglądania plików PRG i D64), a po załadowaniu obrazu dysku – pełna emulacja 1541/1581. Czytanie i pisanie? Jak po maśle, z obsługą wielu kanałów i sekwencyjnych plików.

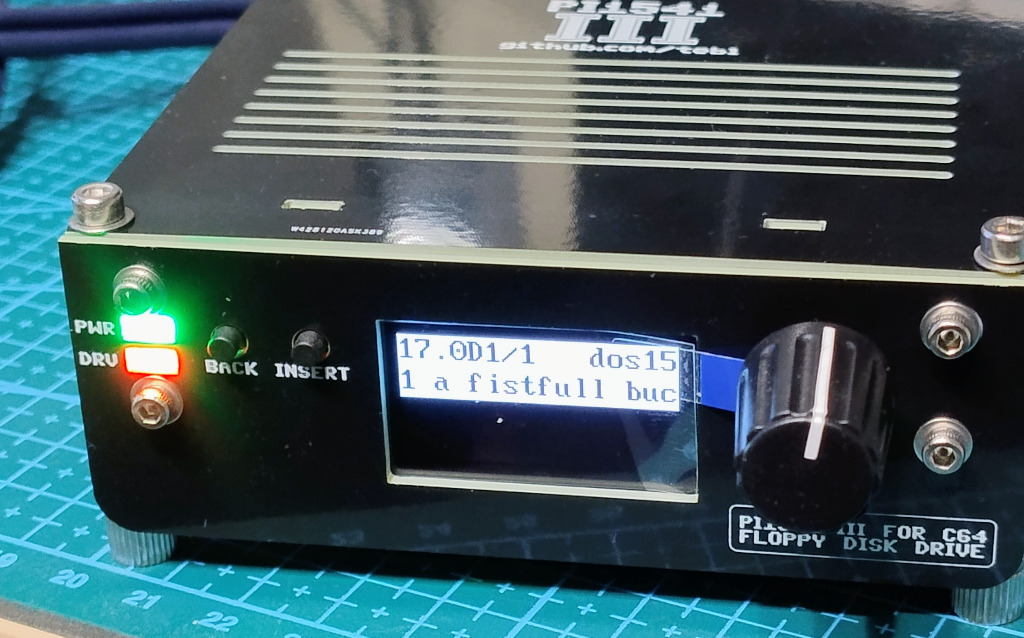

• Hardware z klasą: Montaż na Raspberry Pi 3B / 3B+ 3A+ , PCB z konwerterem logic level (5V CBM → 3.3V Pi), IEC-connectorami i opcją chain (podłączaj kaskadowo z innymi napędami – realnymi czy emulowanymi). Wersja III błyszczy 1.3" OLED wyświetlaczem i rotary encoderem do nawigacji – scrolluj foldery jak w smartfonie, nie jak w labiryncie z joysticka.
• Obsługa nośników: Wkładaj setki D64 na kartę SD (do 32GB+), przeglądaj z klawiatury/ekranu Pi lub komendami C64 ("LOAD ""*,8"). Zapisywanie? Tak, ale pamiętaj: to retro, nie chmura – backupuj, zanim twój kot usiądzie na karcie.
• Zasilanie i montaż: 5V z dowolnego zasilacza, kompaktowa obudowa.
