Płytka Deweloperska ESP32-S3 Smart 86 Box – 4-calowy Dotykowy Wyświetlacz 480×480, Wi-Fi, Bluetooth BLE 5

ESP32-S3-Touch-LCD-4B to zaawansowana płytka deweloperska firmy Waveshare, oparta na module ESP32-S3 (2.4GHz Wi-Fi i BLE 5) z wbudowanymi 16MB Flash i 8MB PSRAM. Posiada zintegrowany 4-calowy ekran dotykowy o rozdzielczości 480 × 480 (interfejs RGB), który płynnie obsługuje programy z graficznym interfejsem użytkownika (GUI), takie jak LVGL.

Dzięki bogactwu interfejsów peryferyjnych, w tym czujnikom IMU i układom audio, płytka umożliwia szybkie tworzenie interfejsów HMI oraz zastosowań w inteligentnym sterowaniu centralnym, bramach domowych, panelach interaktywnych, automatyce przemysłowej i oświetleniu.

Najważniejsze cechy

• Wydajny dwurdzeniowy procesor Xtensa 32-bit LX7 ESP32-S3R8 (do 240MHz)
• Łączność: Wi-Fi 2.4GHz (802.11 b/g/n) i Bluetooth 5 (BLE)
• Pamięć: 512KB SRAM, 384KB ROM, 8MB PSRAM, 16MB Flash
• Wyświetlacz: 4-calowy dotykowy IPS 480 × 480, 65K kolorów
• Obsługa LVGL i innych bibliotek GUI
• Ekran dotykowy: pojemnościowy, 5-punktowy, kontroler GT911 (I2C)
• Sterownik wyświetlacza: ST7701 (interfejs RGB)
• Wbudowany 6-osiowy IMU QMI8658 (akcelerometr i żyroskop)
• Układ RTC PCF85063
• Układ zarządzania energią AXP2101 (obsługa ładowania baterii 3.7V Li-ion)
• Audio: kodek ES8311, eliminacja echa ES7210, złącze głośnika
• Dwa złącza USB Typu C (zasilanie, programowanie, debugowanie)
• Dwa programowalne przyciski (PWR i BOOT)

4-calowy Ekran Dotykowy IPS

Szeroki kąt widzenia 160°, doskonała wydajność wyświetlania.

Wejście/Wyjście Audio

Wbudowany kodek audio ES8311 i układ eliminacji echa ES7210. Odpowiednie do codziennych scenariuszy aplikacji audio.

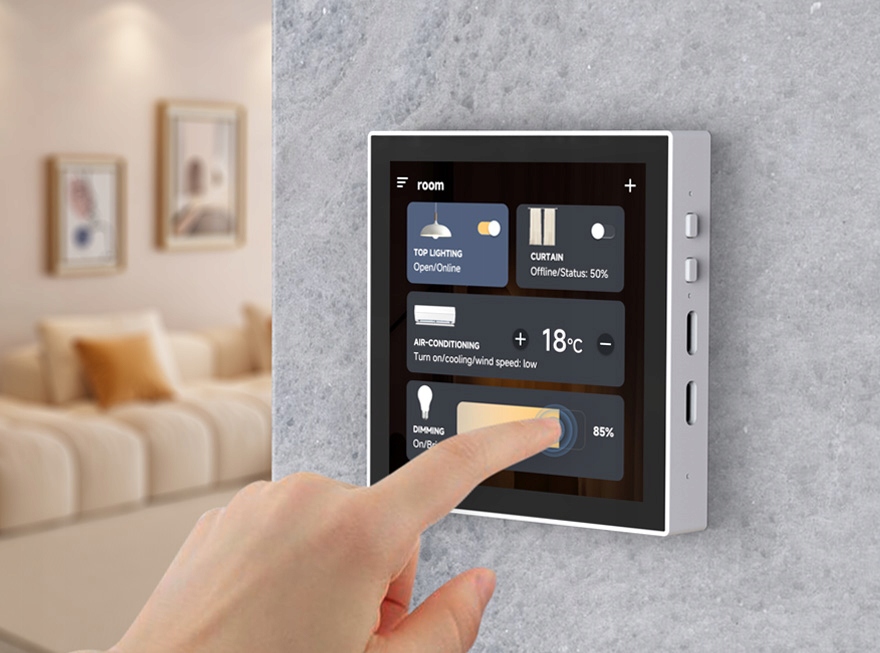

Przykładowe Scenariusze Zastosowania

Opis Elementów Płytki

1. ESP32-S3-WROOM-1-N16R8SoC z WiFi i Bluetooth, do 240MHz, z 8MB PSRAM i 16MB Flash
2. AXP2101Wysoce zintegrowany układ zarządzania energią IC
3. ES7210 echo cancellation chipUkład do eliminacji echa, poprawia dokładność przechwytywania dźwięku
4. ES8311 low-power audio codec chipDo kodowania i dekodowania audio
5. PCF85063Układ RTC (Zegar czasu rzeczywistego)
6. QMI86586-osiowy IMU (3-osiowy żyroskop i 3-osiowy akcelerometr)
7. TCA9554PWRUkład rozszerzający GPIO
8. LCD connectorZłącze dla 4-calowego ekranu RGB
9. USB TO UART Type-C connectorDo zasilania, programowania i debugowania
10. USB Type-C connectorInterfejs USB ESP32-S3, do zasilania, programowania i logowania
11. Onboard microphonesWejścia mikrofonowe z eliminacją echa
12. Speaker headerZłącze MX1.25 2P, obsługuje głośnik 8Ω 2W
13. PWRKEY buttonPrzycisk włączania/wyłączania zasilania, programowalny do innych funkcji
14. BOOT buttonDo uruchamiania urządzenia i debugowania funkcji
15. CHG LED indicatorDioda LED wskazująca stan ładowania baterii litowej
16. PH2.0 Lithium battery headerZłącze dla baterii litowej 3.7V, obsługuje ładowanie i rozładowywanie
17. Expansion header (pitch 2.0mm)Złącze rozszerzeń do podłączania urządzeń peryferyjnych

Wymiary Zewnętrzne

Zawartość zestawu

1. ESP32-S3-Touch-LCD-4B x1
