ESP32-C3-MINI WIFI Bluetooth USB-C WEMOS

Płytka ESP32-C3 MINI z modułem ESP32-C3-MINI-1 to zaawansowany moduł z obsługą 2.4 GHz Wi-Fi i Bluetooth 5 (LE). Złącze USB-C do programowania lub zasilania modułu. Idealne rozwiązanie dla szerokiej gamy aplikacji IoT, takich jak inteligentny dom, automatyka przemysłowa.

Procesor 32-bitowy jednordzeniowy RISC-V do 160 MHz. Pamięć 4 MB Flash, 384 KB ROM, 400 KB SRAM, oraz 8 KB RTC SRAM. Programowanie: MicroPython, Arduino, Interfejsy: GPIO, SPI, UART, I2C, I2S, LED PWM, port szeregowy USB

GŁÓWNE CECHY

• Procesor: Wyposażony w 32-bitowy jednordzeniowy procesor RISC-V o częstotliwości do 160 MHz, co zapewnia znakomitą wydajność RF i funkcje bezpieczeństwa.
• Pamięć i przechowywanie: Moduł oferuje 384 KB ROM, 400 KB SRAM, a także 8 KB RTC SRAM. Posiada również 4 MB Flash, co daje dużo miejsca na oprogramowanie i dane.
• Łączność Wi-Fi: Obsługuje protokół IEEE 802.11 b/g/n, zapewniając przepustowość 20 MHz/40 MHz w paśmie 2.4 GHz z szybkością transmisji danych do 150 Mb/s. Zawiera również zaawansowane funkcje, takie jak Agregacja ramki i wsparcie dla różnorodności anteny.
• Bluetooth: Obsługuje Bluetooth 5 z niskim poborem mocy i trybem wysokiej mocy, a także współistnienie z Wi-Fi na tej samej antenie.
• Interfejsy peryferyjne: Zawiera różnorodne interfejsy, takie jak GPIO, SPI, UART, I2C, I2S, a także kontroler LED PWM i pełny port szeregowy USB/JTAG.
• Funkcje związane z energią: Zawiera mechanizmy zarządzania energią, szyfrowanie Flash i bezpieczny start, co czyni go doskonałym wyborem dla aplikacji wymagających niskiego zużycia energii.
• Akceleratory sprzętowe i bezpieczeństwo: Posiada akceleratory sprzętowe dla szyfrowania AES, SHA, RSA, a także generator liczb losowych i mechanizmy zarządzania prawami dostępu.
• Wsparcie dla rozwoju i programowania: Moduł jest kompatybilny z MicroPython oraz Arduino, co ułatwia rozwój aplikacji.

DANE TECHNICZNE:

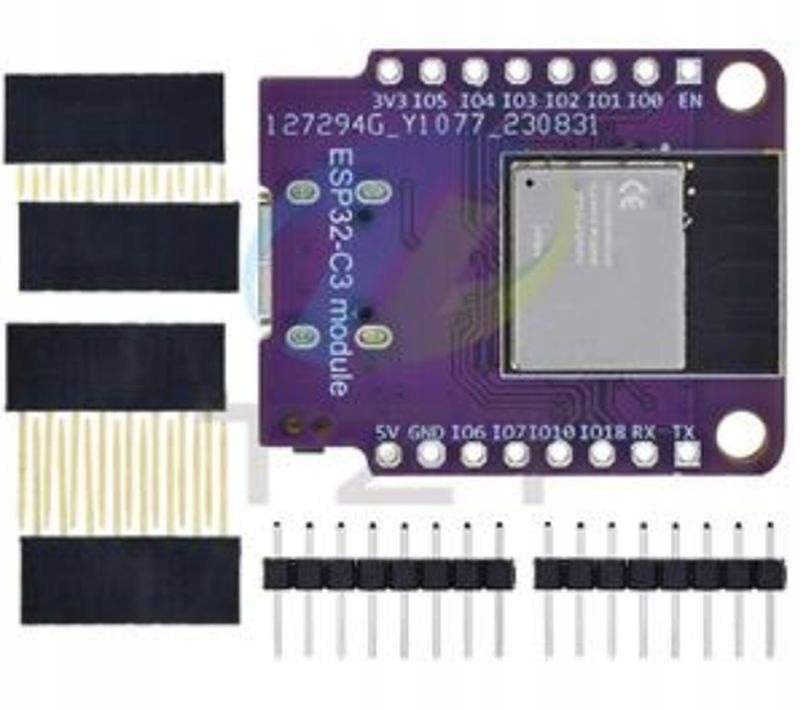

• Moduł główny: ESP32-C3-MINI-1
• Układ: ESP32-C3FN4
• Procesor: 32-bitowy RISC-V, pojedynczy rdzeń, do 160 MHz
• Pamięć SRAM: 400 KB (16 KB pamięci podręcznej)
• Pamięć ROM: 384 KB
• Pamięć Flash: 4 MB
• RTC SRAM: 8KB

Interfejsy:

• 22 x GPIO
• 3 × SPI
• 2 × UART
• 1 × I2C
• 1 × I2S

Wi-Fi

• Protokół: IEEE 802.11 b/g/n
• Przepustowość: 20 MHz i 40 MHz w paśmie 2.4 GHz
• Szybkość Transmisji: Do 150 Mb/s

Bluetooth

• Typ: Bluetooth Low Energy 5 (BT LE), BT 5, BT Mesh
• Tryb Wysokiej Mocy: 18 dBm
• Prędkości Transmisji: 125 kb/s, 500 kb/s, 1 Mbps, 2 Mbps

Interfejs Analogowy:

• 2 × 12-bitowy SAR ADC
• 1 × czujnik temperatury

Timery:

• 2 × 54-bitowy uniwersalny Timer
• 3 × Watchdog Timer
• 1 × 52-bitowy system Timer

Inne

• Kontroler LED PWM (6 kanałów)
• Pełny port szeregowy USB/kontroler JTAG
• Ogólny kontroler DMA (GDMA)
• 1 x kontroler TWAIR

Zarządzanie Energią i Bezpieczeństwo

• Jednostka Zarządzania Energią: Cztery mechanizmy bezpieczeństwa
• Bezpieczny Start
• Szyfrowanie Flash
• OTP: 4096 bit, z 1792 dostępnymi bitami
• Akcelerator Sprzętowy Szyfrowania
• AES-128/256 (FIPS PUB 197)
• Zarządzanie Prawami Dostępu
• Akcelerator SHA (FIPS 180 PUB)
• Akcelerator RSA
• Generator Liczb Losowych (RNG)
• HMAC i Podpis Cyfrowy

Złącze: USB Typ-C

Wymiary: 31,5 x 25,8 x 7 mm

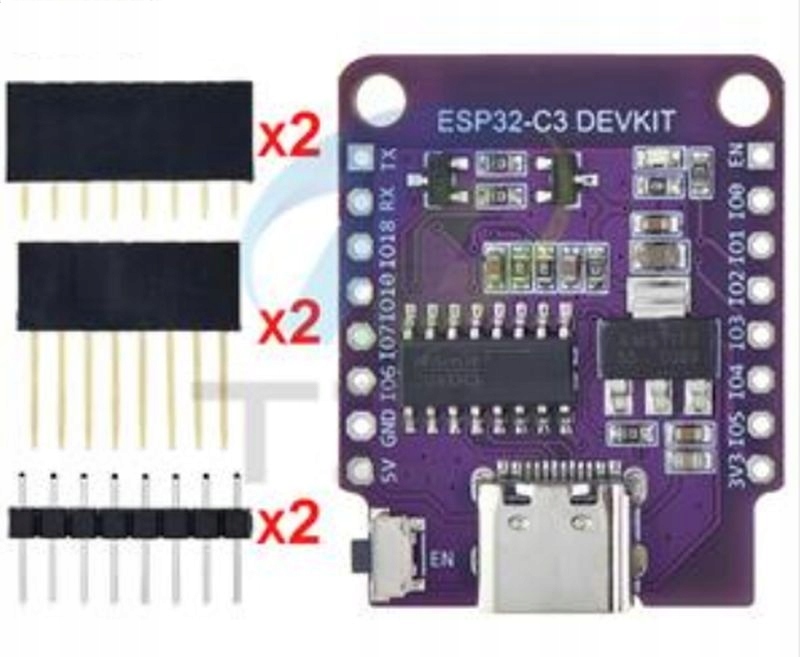

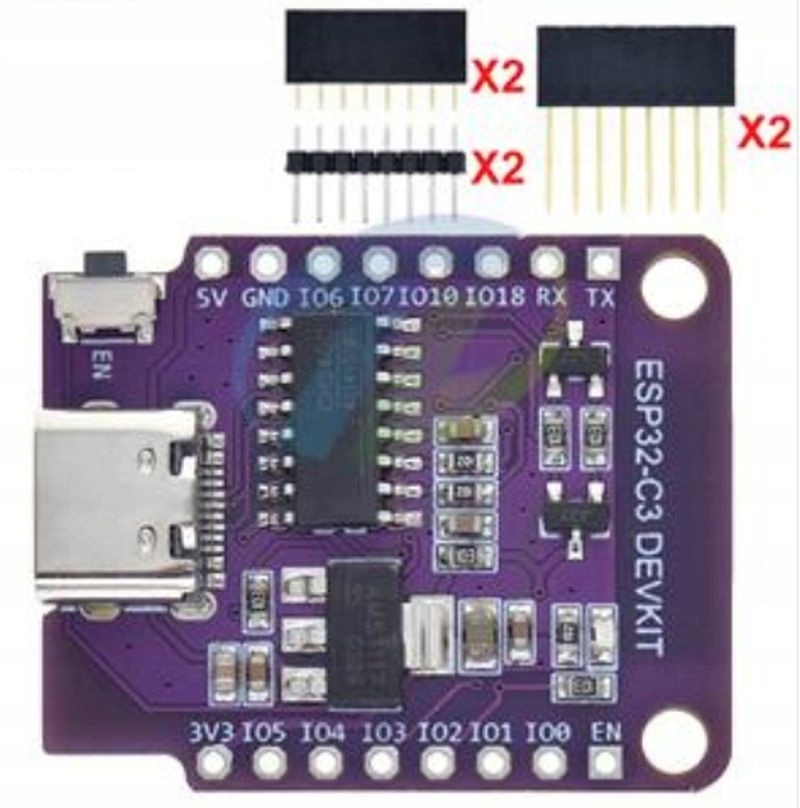

Złącza goldpin do wlutowania w zestawie.

Zasilanie: 3,3-6V - zewnętrzne ub 5V USB-C - uwaga: zasilanie zewnętrzne i przez USB-C NIE MOGĄ być podłączone jednocześnie
