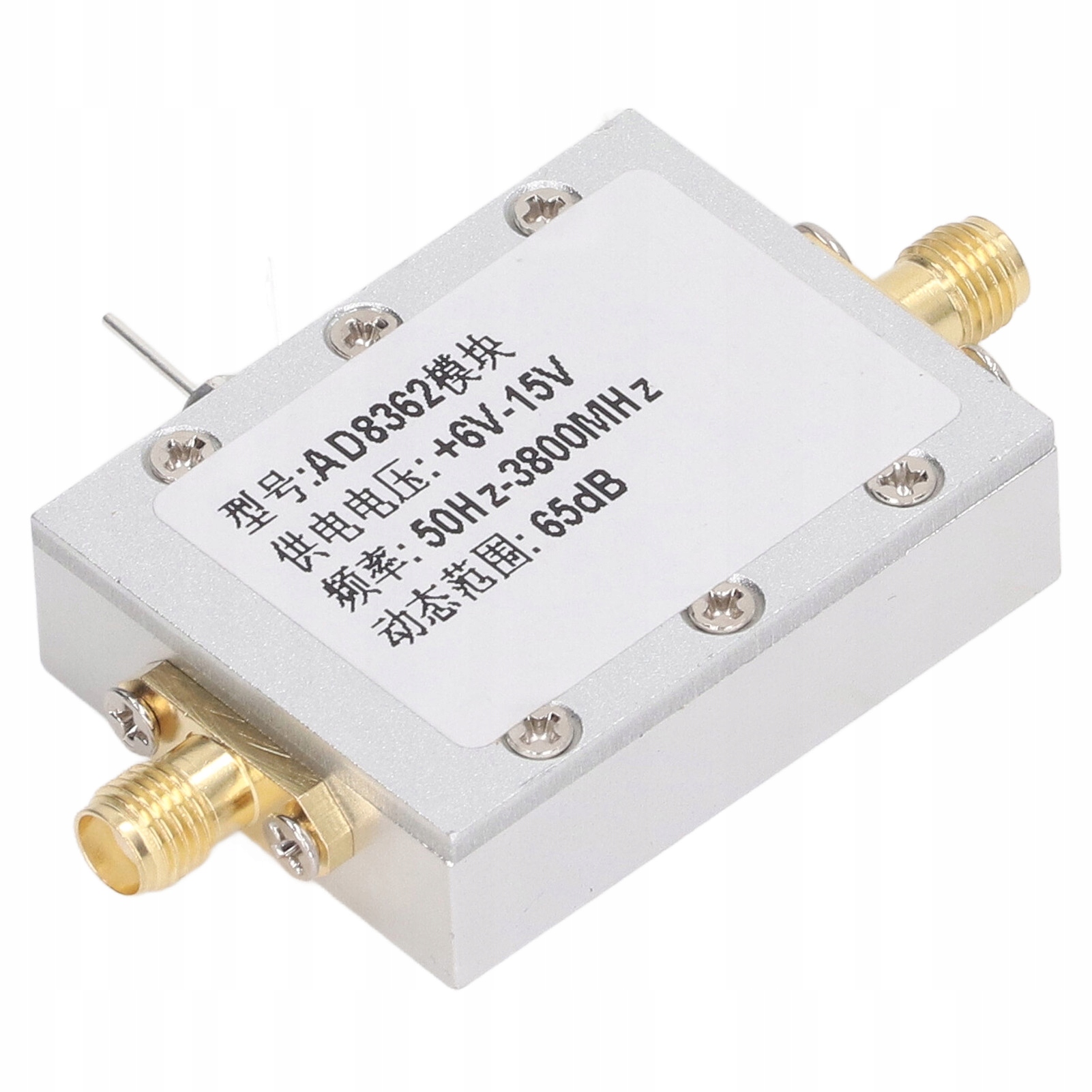

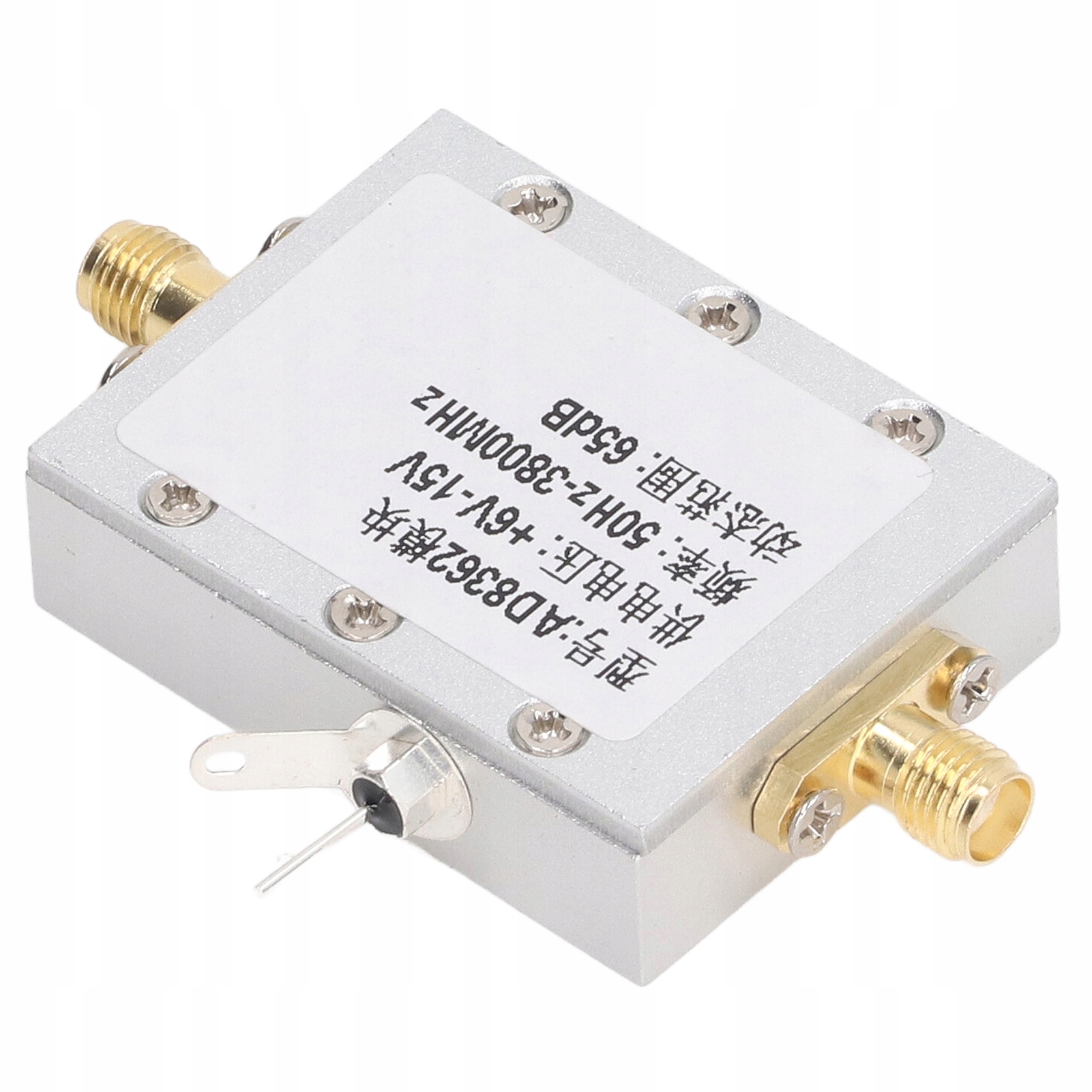

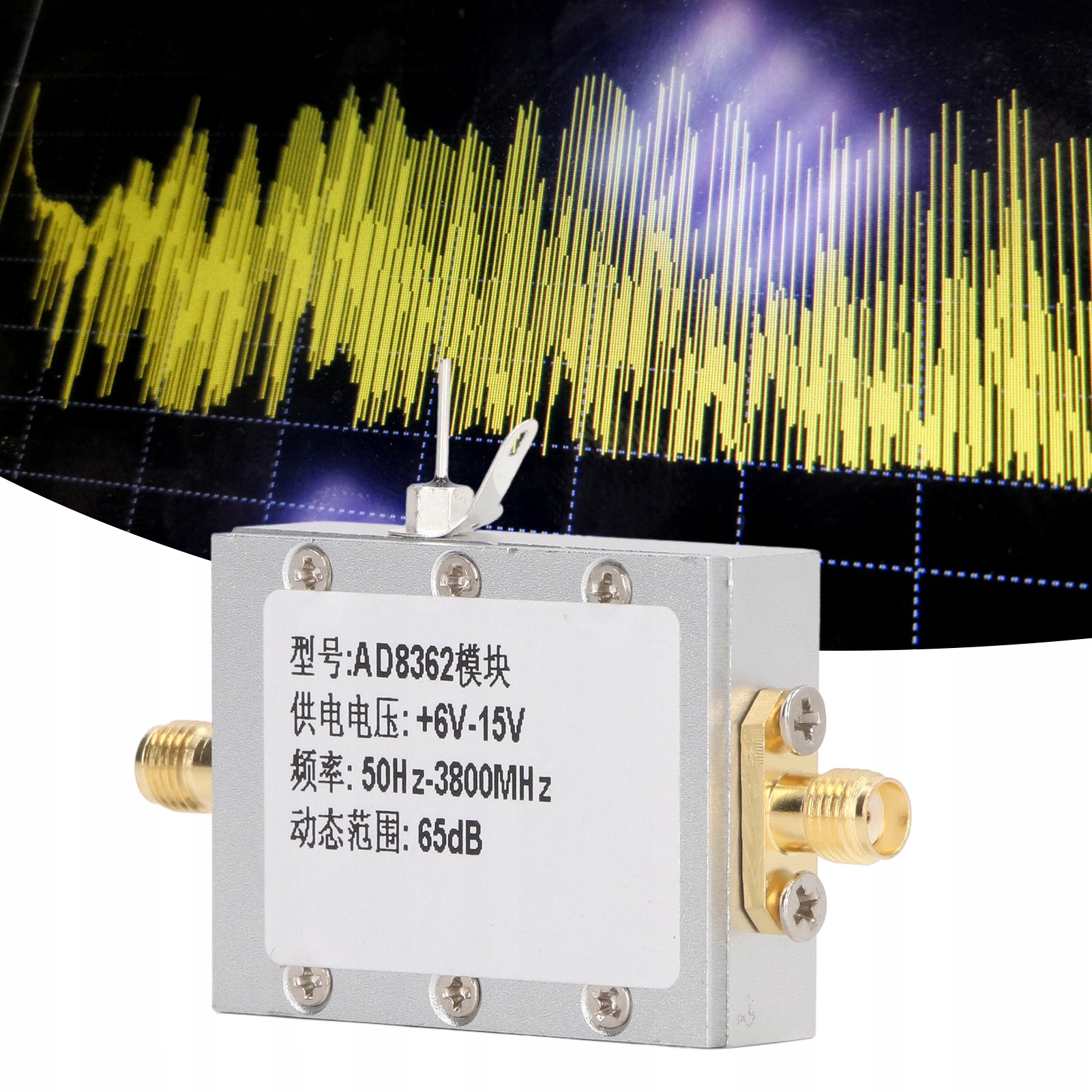

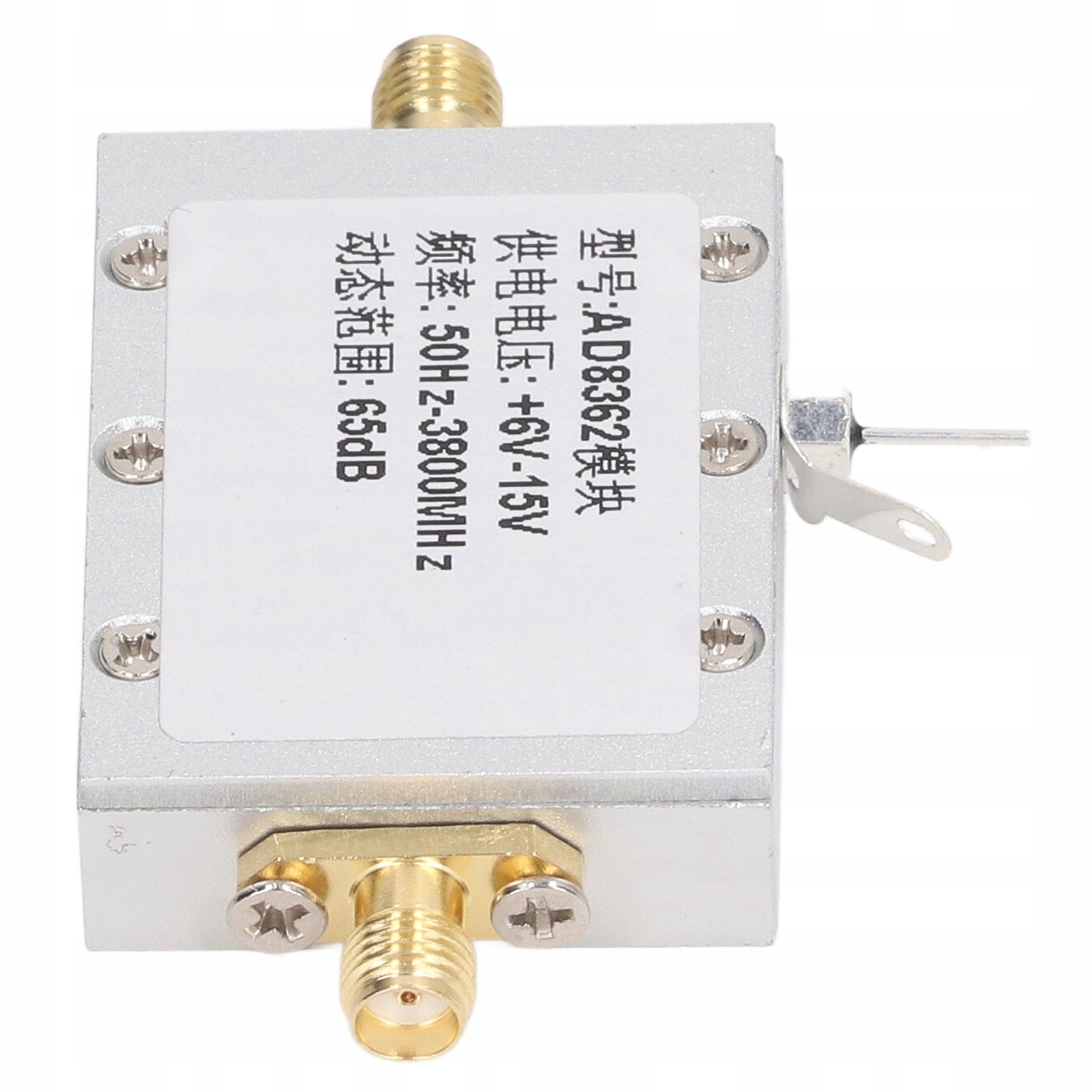

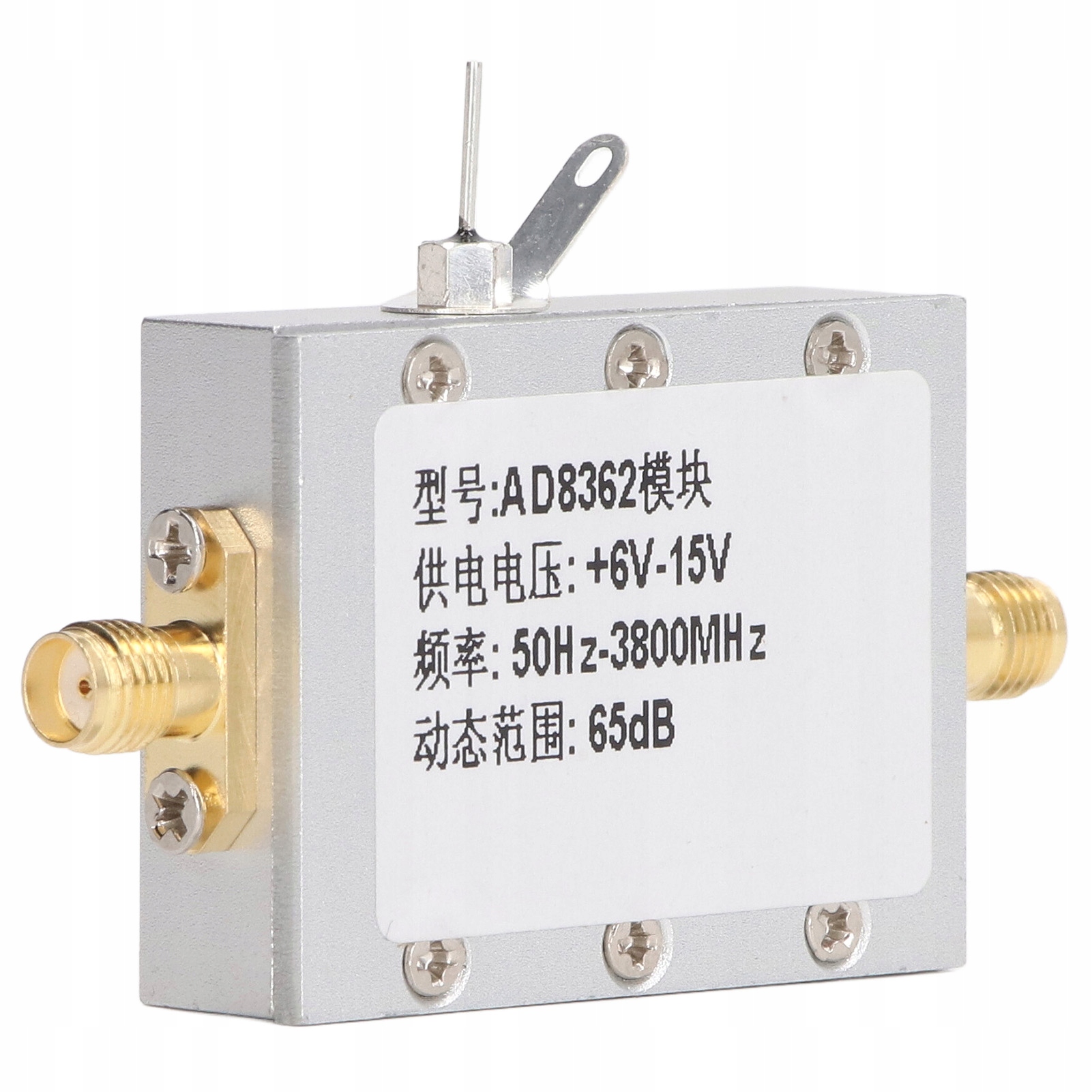

Miernik mocy sygnału RF Logarytmiczny detektor częstotliwości ‑75dBm do 16dBm AD8362 do wykrywania

Funkcje

1⁢ Pasmo częstotliwości: Częstotliwość robocza może wynosić od 50 Hz do 3.8 GHz, odpowiednia do szerokopasmowego wykrywania mocy, z płaskimi reakcjami wejściowymi i wyjściowymi.

2⁢ Wysoki zakres dynamiczny: Zakres dynamiki wejściowej może osiągnąć 65dB, a w systemie 50 dni jego sygnał wejściowy może wynosić od -75 dBm do 16 dBm. Wysoka dokładność i liniowość zapewniają dokładne liniowe napięcie wyjściowe w dB, 50mV na dB.

3⁢ Szerokie narzędzie: True RMS wykrywanie mocy AD8362 to detektor mocy z prawdziwą reakcją RMS. Jego wyniki pomiarów są niezależne od kształtu fali sygnału i mogą wykrywać moc RF złożonych sygnałów modulowanych, w tym sygnałów CDMA, W CDMA, 8PSK, QAM i OFDM. Nadaje się do IS95, CDMA2000, 3GPP, GSM/EDGE, MMDS i innych urządzeń dostępu szerokopasmowego.

4⁢ Tryb pomiaru mocy: Piny VOUT i VSET są bezpośrednio podłączone, a napięcie wyjściowe jest proporcjonalne do logarytmu wartości skutecznej mocy wejściowej. Na każdy wzrost sygnału wejściowego o 1dB napięcie wyjściowe Vout wzrasta o 50 mV, do Vs 0.1 V. Odczyt napięcia bezpośrednio odzwierciedla moc. Ten tryb pracy nadaje się do stosowania jako miernik mocy lub do wykrywania mocy w sprzęcie.

5⁢ Tryb kontrolera: Ustaw wartość napięcia odniesienia na końcu VSET. Gdy wartość napięcia zasilania wykryta przez AD8362 jest większa niż wartość napięcia odniesienia, napięcie Vout wyprowadza wysoki poziom. Gdy wartość napięcia zasilania wykryta przez AD8362 jest mniejsza niż wartość napięcia odniesienia, napięcie Vout wykorzystuje AD8307 do pomiaru mocy. Typowe nachylenie liniowe wynosi 0.025 V/dB, a zakres pomiaru wynosi od -75 dBm do +16 dBm.

Wyposażony w powłokę ekranującą i diodę zabezpieczającą przed odwrotnym podłączeniem.

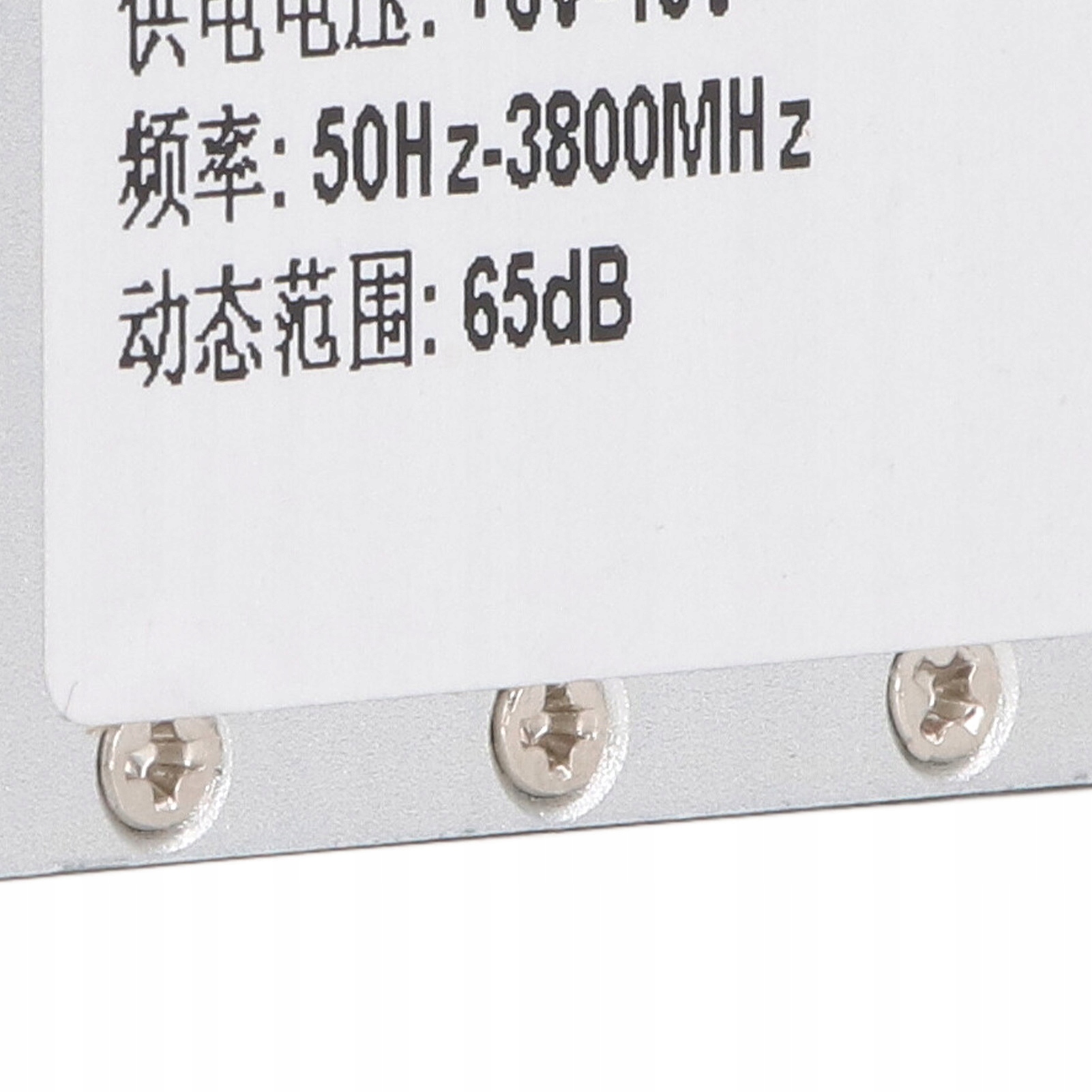

Specyfikacja

Typ artykułu: Miernik mocy sygnału RF

Materiał: stop aluminium

Model: AD8362

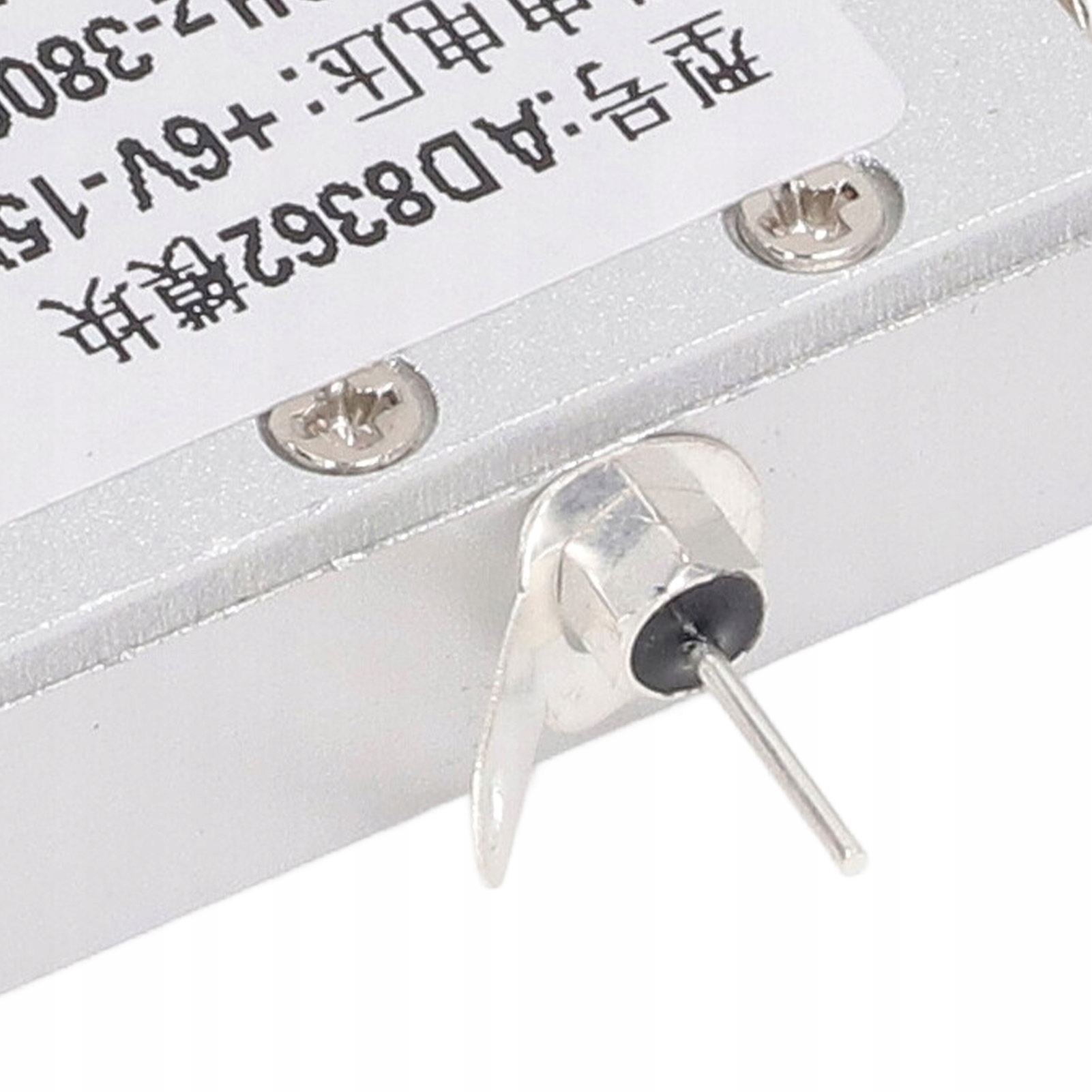

Napięcie zasilania: DC 6V-15V

Częstotliwość: 50Hz-3.8GHz

Zakres dynamiczny: 65dB

Detektor częstotliwości: -75dBm - 16dBm

Lista pakietów

1 x miernik mocy sygnału RF
