Konwerter CANopen na Modbus - USR-PX511

Konwerter CANopen na Modbus - USR-PX511

Opis

USR-PX511 to przemysłowy konwerter protokołów zaprojektowany do zastosowań automatyki,umożliwiający bezpośrednią komunikację pomiędzy sieciami CANopen oraz urządzeniami wykorzystującymi protokół Modbus RTU lub Modbus TCP . Urządzenie znajduje zastosowanie w systemach sterowania, gdzie wymagane jest połączenie sterowników PLC, systemów SCADA oraz rozproszonych urządzeń wykonawczych i pomiarowych pracujących w różnych standardach komunikacyjnych.

Urządzenie należy do serii USR-PX opracowanej przez firmę PUSR, przeznaczonej do ciągłej pracy w środowiskach przemysłowych o podwyższonym poziomie zakłóceń elektromagnetycznych. Konwersja protokołów realizowana jest sprzętowo w czasie rzeczywistym, z opóźnieniami na poziomie milisekund, bez konieczności tworzenia dodatkowego oprogramowania po stronie użytkownika.

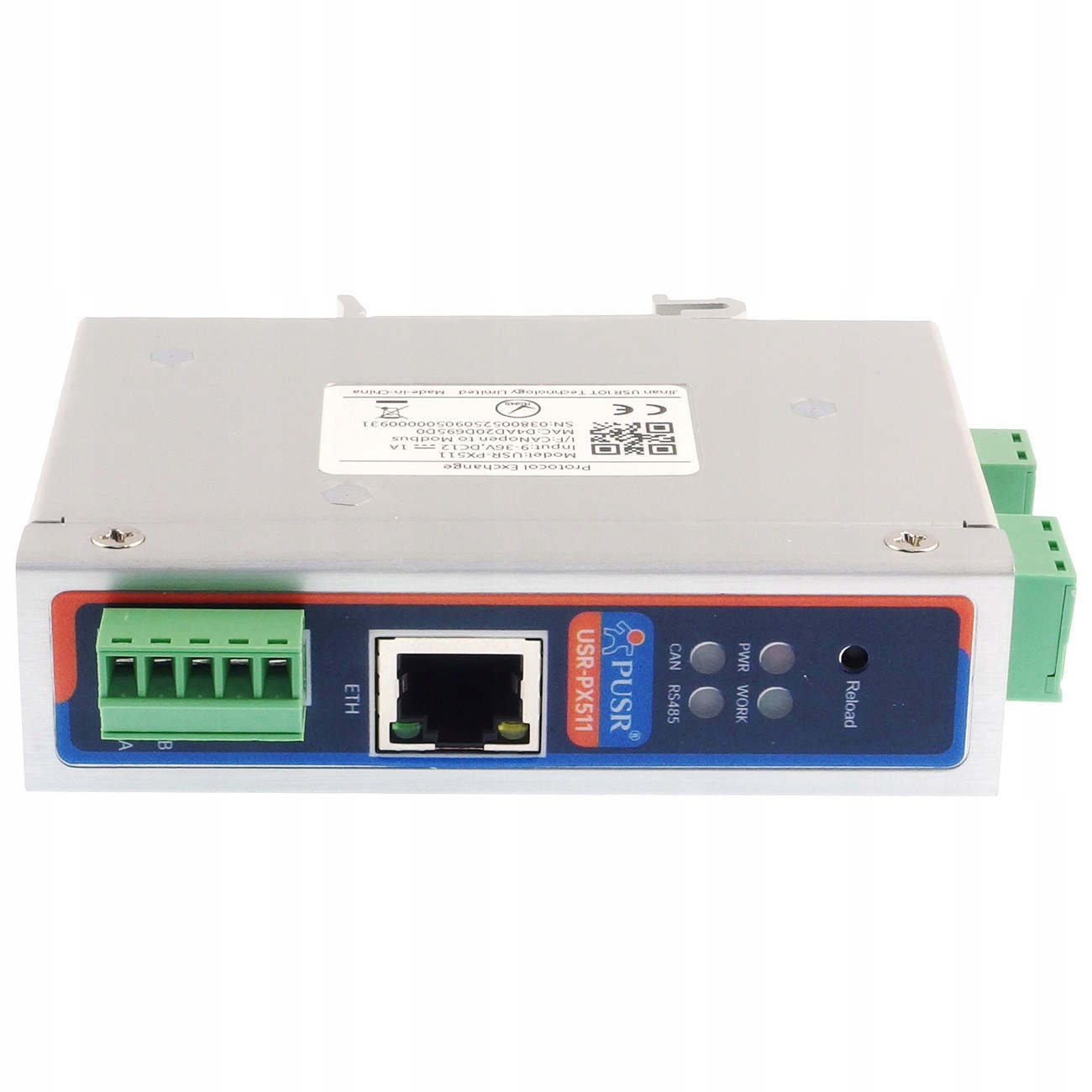

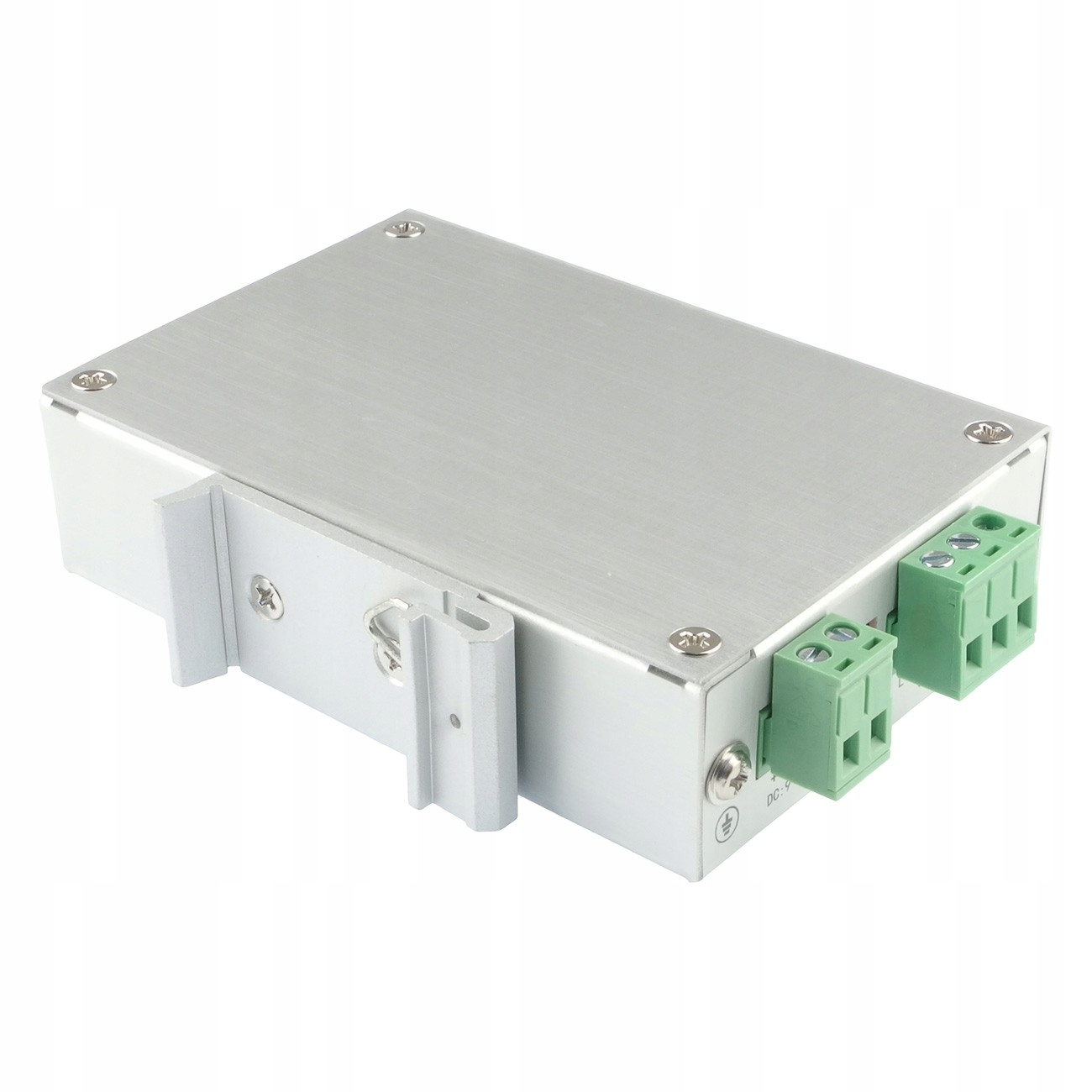

USR-PX511 wyposażony został w interfejs CAN do obsługi sieci CANopen oraz interfejs RS485 i port Ethernet RJ45, umożliwiające komunikację w standardach Modbus RTU i Modbus TCP. Solidna aluminiowa obudowa, montaż na szynie DIN oraz pełna izolacja galwaniczna zasilania i interfejsów komunikacyjnych sprzyjają instalacji w szafach sterowniczych i systemach automatyki przemysłowej. Konfiguracja realizowana jest za pomocą dedykowanego narzędzia konfiguracyjnego na komputer PC.

Właściwości

• Typ urządzenia: konwerter protokołów przemysłowych
• Konwersja protokołów: CANopen ↔ Modbus RTU/TCP
• Zasilanie: 9 – 36 V DC (zalecane 12 V / 1 A)
• Interfejs CAN: CANopen
• Interfejs RS485: złącze śrubowe
• Prędkość transmisji CAN: do 1 Mb/s
• Prędkość transmisji RS485: 600 – 230,4 kb/s
• Port Ethernet: 1 x RJ45 10/100 Mb/s
• Domyślny adres IP: 192.168.0.7
• Izolacja galwaniczna: zasilanie, Ethernet, RS485, CAN
• Ochrona EMC: IEC 61000-4-2, IEC 61000-4-4, IEC 61000-4-5 (poziom 3)

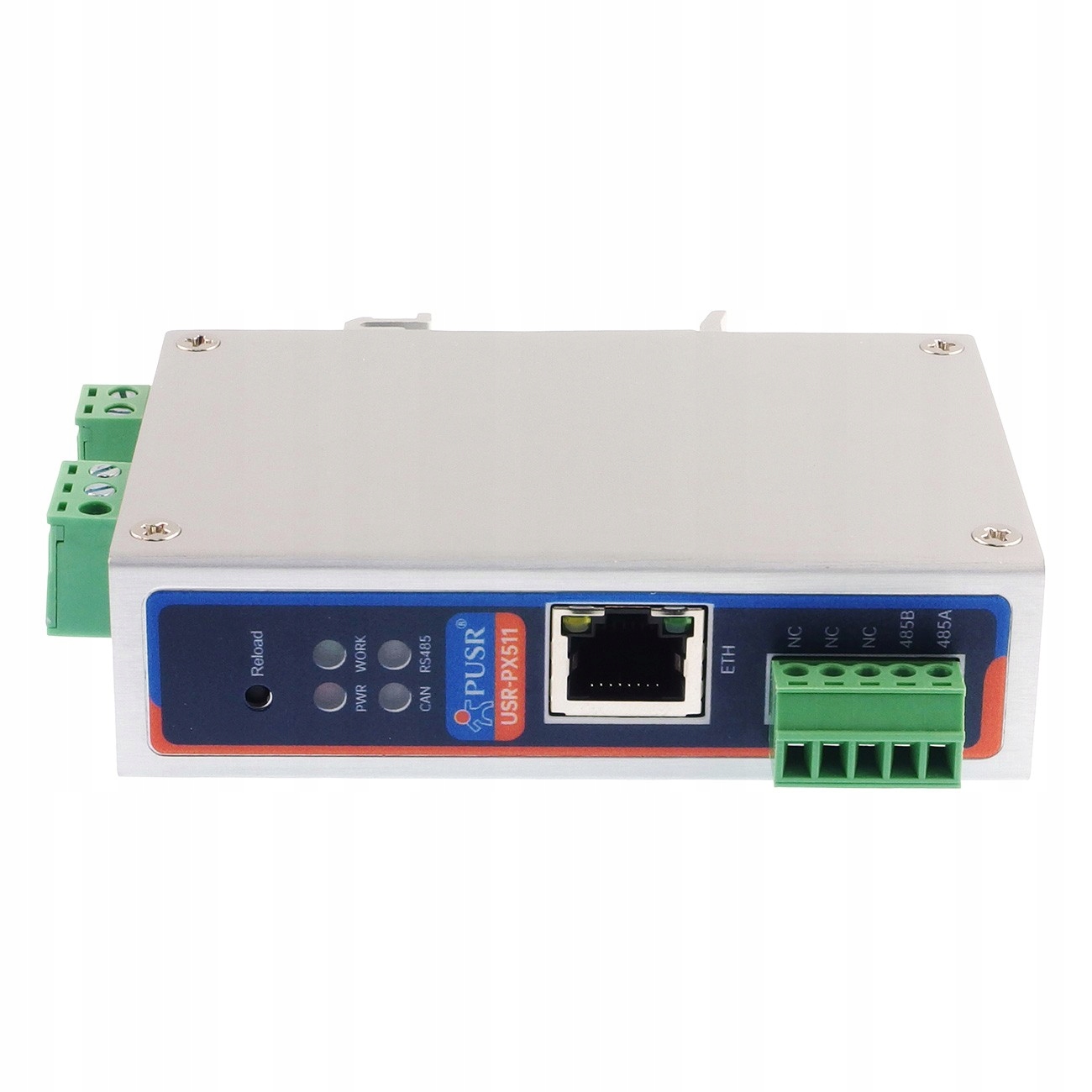

• Sygnalizacja LED: PWR, WORK, CAN, 485
• Przycisk reset: przywracanie ustawień fabrycznych

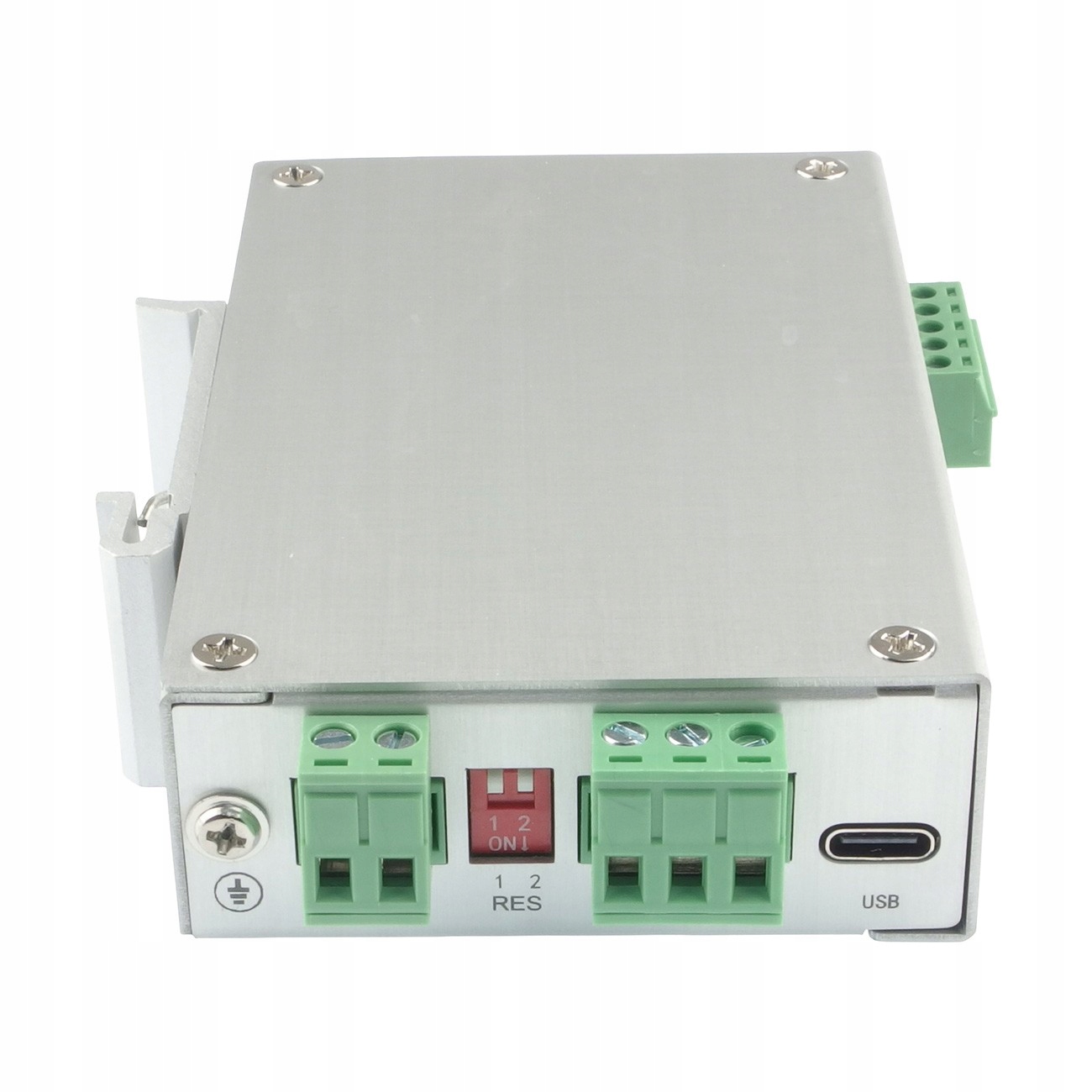

• Interfejs diagnostyczny: USB Type-C

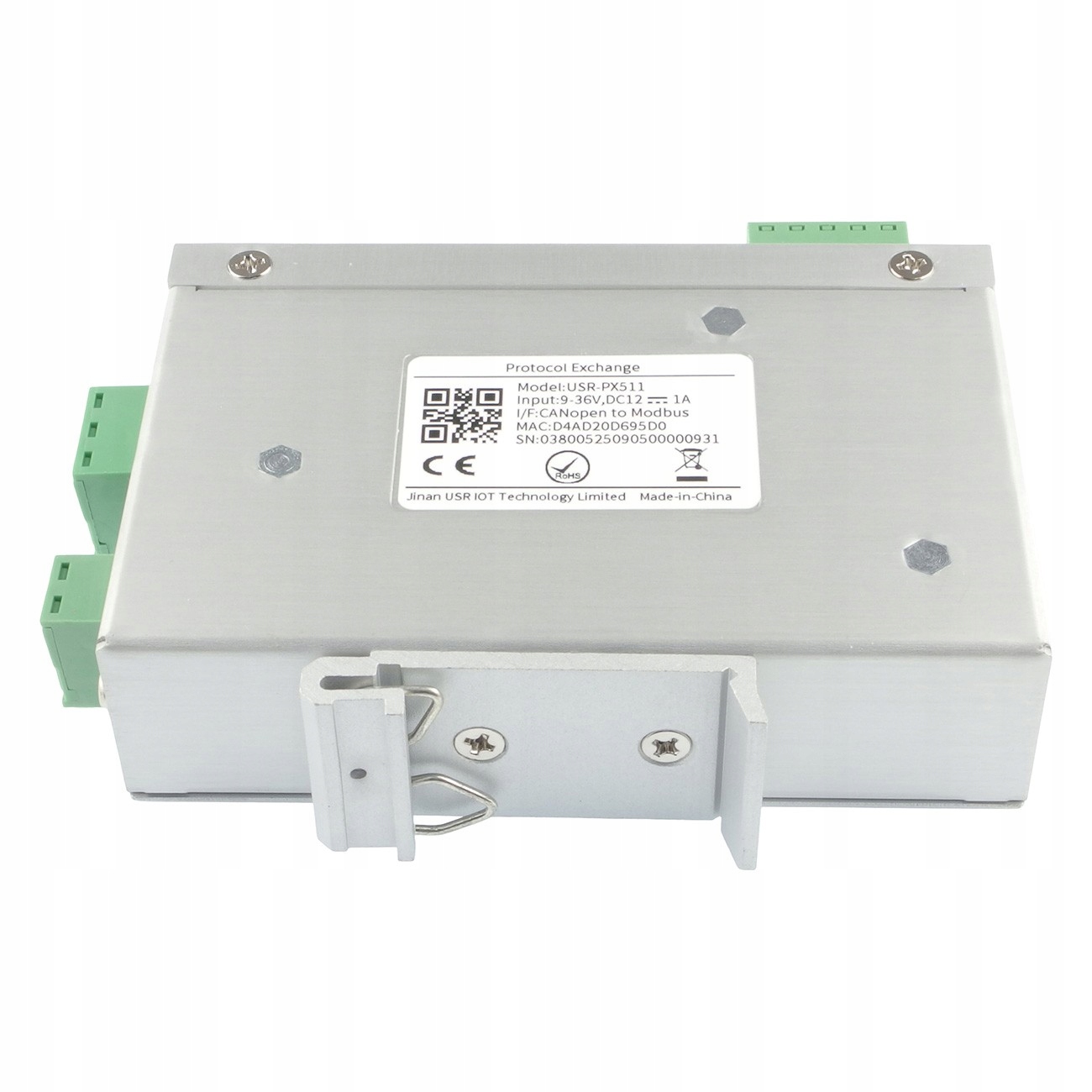

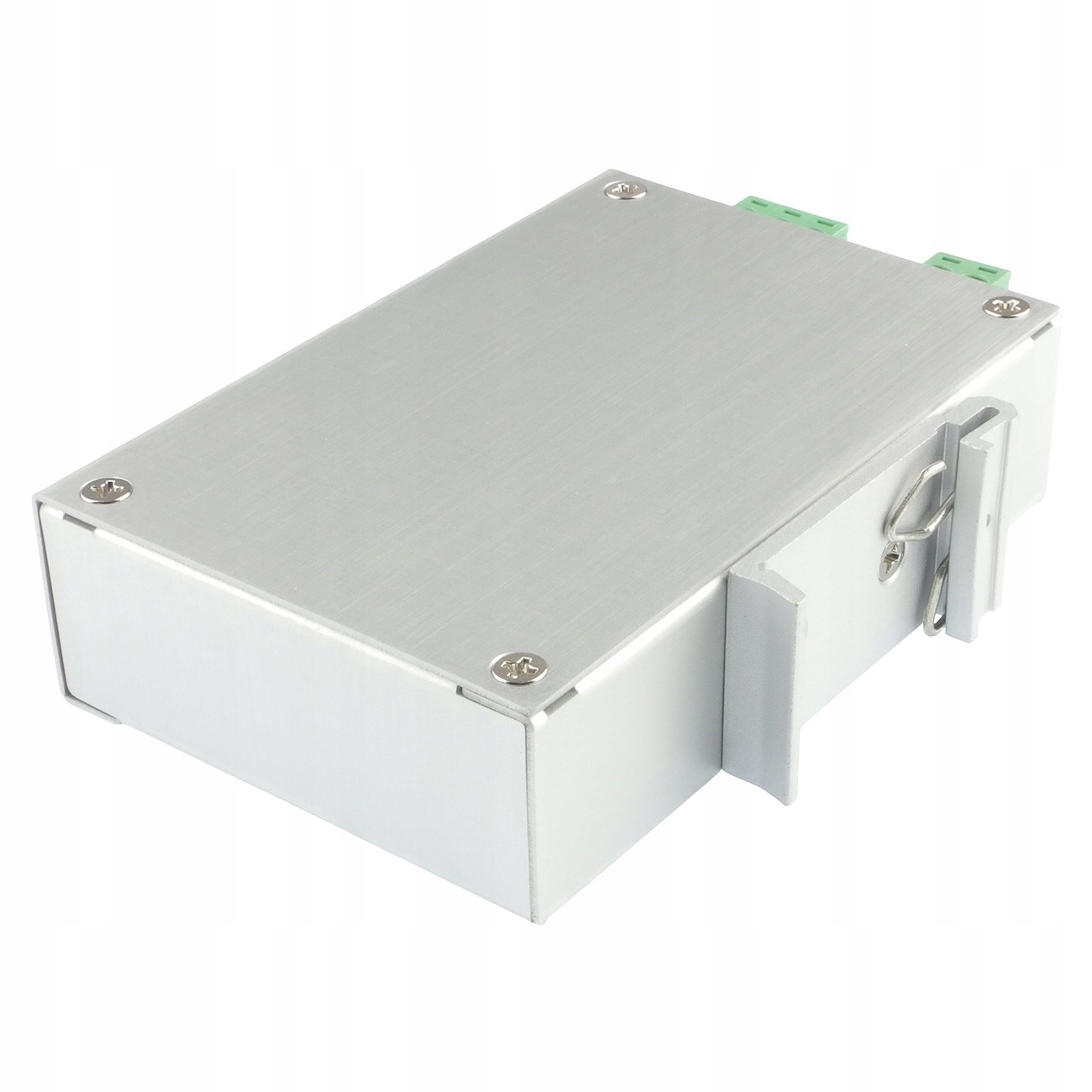

• Montaż: szyna DIN
• Wymiary: 120 x 85 x 30 mm
• Temperatura pracy: -40°C ~ 85°C

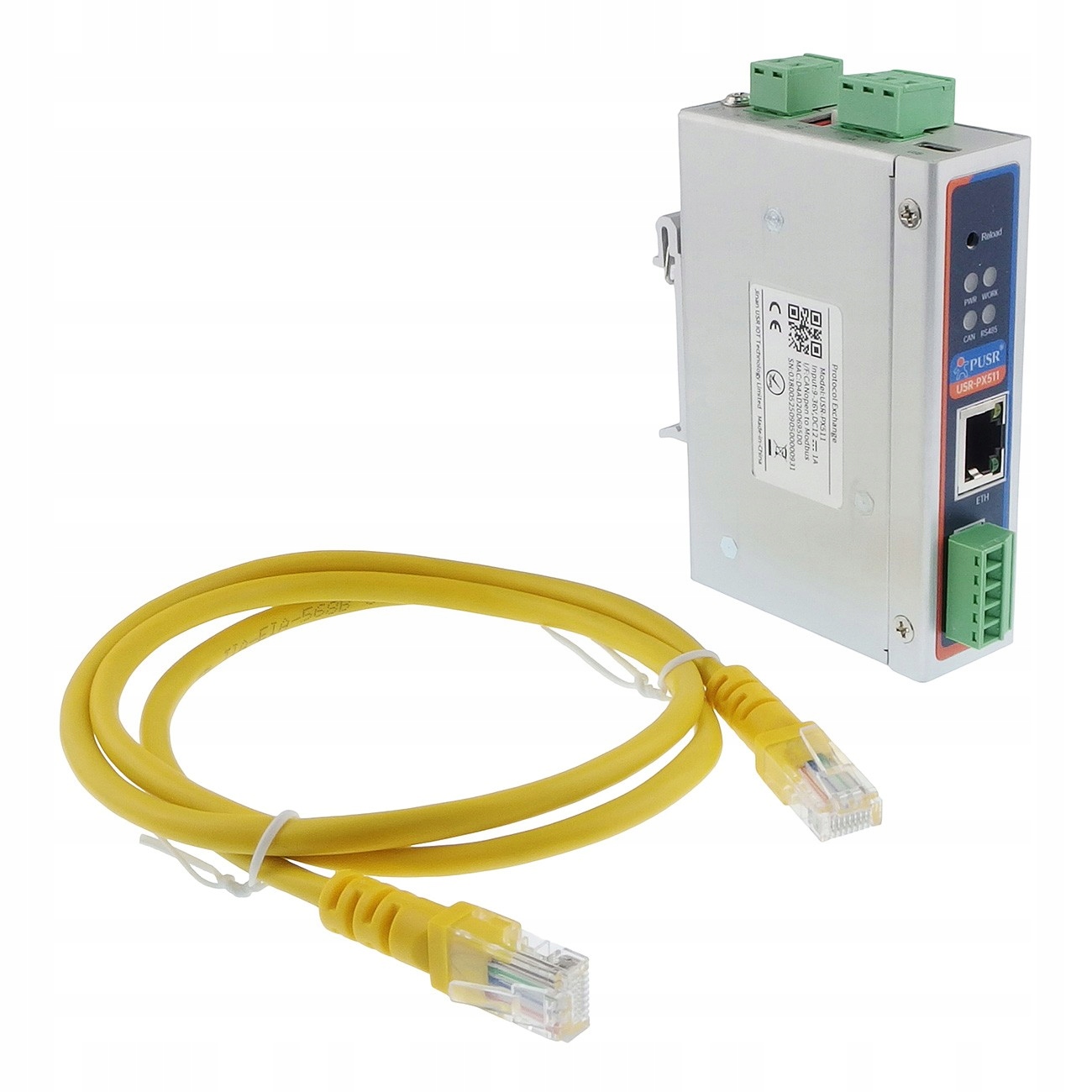

W zestawie

• 1x Konwerter CANopen na Modbus USR-PX511
• 1x Zasilacz 12 V / 1 A
• 1x Kabel zasilający
• 1x Kabel Ethernet
