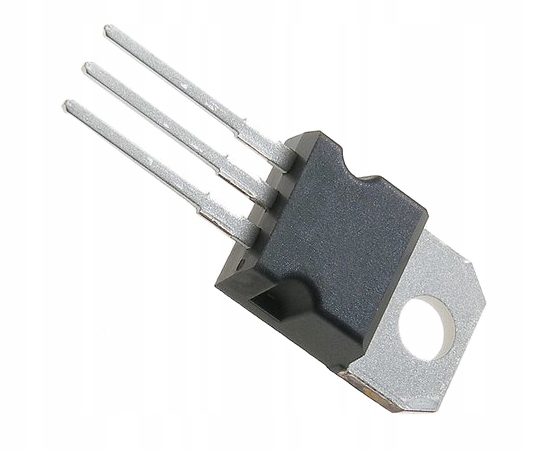

Tranzystor STMicroelectronics TIP142T

TIP142T – tranzystor mocy NPN Darlington

• typ: NPN (układ Darlingtona)
• obudowa: TO-220
• maks. napięcie kolektor–emiter (VCEO): 100 V
• maks. napięcie kolektor–baza (VCBO): 100 V
• maks. napięcie emiter–baza (VEBO): 5 V
• maks. prąd kolektora (IC): 10 A
• moc strat (PC): 125 W (z dużym radiatorem)
• bardzo duże wzmocnienie prądowe hFE: typ. ≥1000
• napięcie nasycenia VCE(sat): ok. 2–4 V (wyższe niż zwykły tranzystor)
• prąd bazy (IB max): ok. 120 mA
• częstotliwość graniczna fT: ~4 MHz
• temperatura złącza (Tj max): 150 °C
• wbudowane rezystory i dioda zabezpieczająca w strukturze Darlingtona

Zastosowanie:

• sterowanie silnikami DC i krokowymi
• ściemniacze i regulatory mocy
• zasilacze i stabilizatory dużej mocy
• sterowanie przekaźnikami, żarówkami, obciążeniami indukcyjnymi
• proste końcówki mocy audio (gdy liczy się duże wzmocnienie prądowe)

Uwagi praktyczne:

• wymaga dobrego chłodzenia (radiator)
• przez strukturę Darlingtona ma większy spadek napięcia i straty mocy niż pojedynczy tranzystor
• komplementarny odpowiednik PNP: TIP147
