Zacisk tr. TOGA-1/M20 630A do 250kVA/400kVA / BK6108

Zacisk transformatorowy TOGA 1 (M12, M16, M20, M30) - fazowy - BEZPOL

Nr katalogowy producenta: BK6108 - TOGA 1/M20 KTM 1115-811-120-350

Przeznaczenie:

Realizacja poziomego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów rozdzielczych dla gwintów w zakresie od M12 do M30x2.

Materiał:

Korpus - odkuwka mosiężna ocynowana

Śruby mocujące - stal nierdzewna

Śruby dociskowe - mosiądz ocynowany

Przyłączalność:

Przewody główne: 2 x 50 do 240 mm2 RE,RM,SM, 2 x 300 mm2 RMC

Przewody pomocnicze (TOGA 1/NS): 1 x 2,5 do 50 mm2

Przewody pomocnicze (TOGA 1): 2 x 2,5 do 50 mm2

Możliwość podłączenia końcówki uziemiacza.

Parametry techniczne:

Gabaryty jak na rys. a

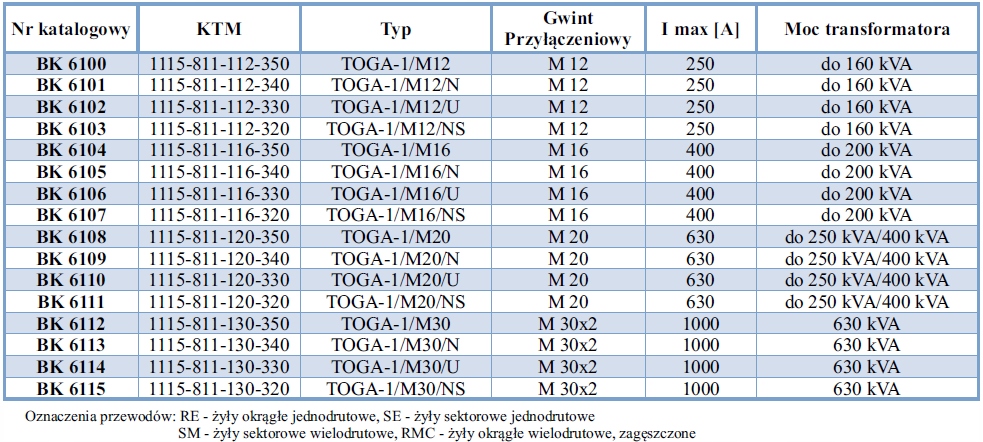

Dobór zgodnie z poniższą tabelą.

Zaciski typu TOGA 1 sprzedawane są zwykle w komplecie w skład którego wchodzą:

- trzy zaciski w wykonaniach fazowych

- jeden zacisk bez otworów na kable pomocnicze, ale z frezowanym czołem w celu ułatwienia podłączenia płaskiego przewodu uziemiającego

- rys. b TOGA 1/N.
