ProRock Arduino ADK USB Host Shield Mega 2560 Android ADK

Moduł ProRock ADK USB Host Shield do Arduino Mega 2560 z obsługą Android ADK

USB Host Shield | Android ADK | HID | USB-to-Serial | PTP | 55 × 53,3 × 23,8 mm | Arduino Mega 2560

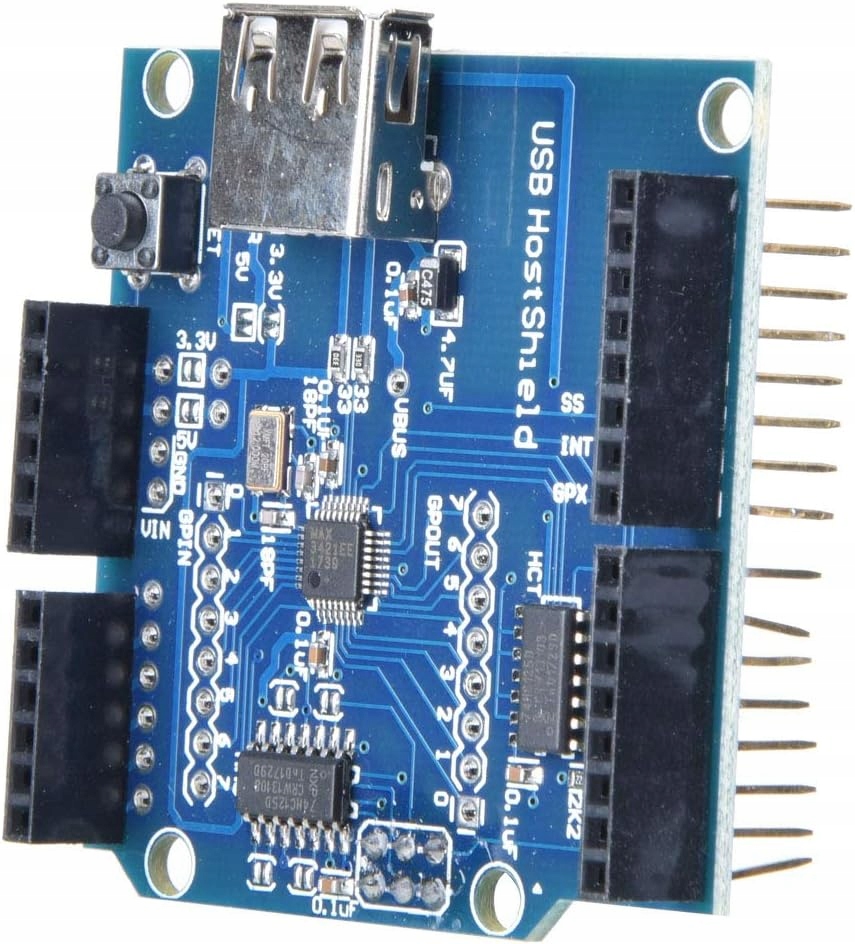

ProRock ADK USB Host Shield to shield rozszerzający możliwości płytek Arduino o funkcjonalność hosta USB, umożliwiający bezpośrednie podłączenie urządzeń peryferyjnych USB do mikrokontrolera. Shield obsługuje funkcjonalność Google Android ADK, co pozwala na komunikację z kompatybilnymi telefonami i tabletami z systemem Android jako akcesoriami USB do wymiany danych i sterowania.

Jest to wersja rewizji 2.0 układu USB Host Shield zaprojektowana do współpracy z zestawem płytek Arduino, w tym UNO oraz większymi płytkami z serii Mega, bez konieczności przepinania SPI w typowych konfiguracjach. Shield jest przeznaczony do obsługi urządzeń HID takich jak klawiatury i myszy, konwerterów USB-to-serial oraz obsługiwanych aparatów cyfrowych.

Główne cechy

• Funkcjonalność hosta USB: umożliwia podłączenie i sterowanie urządzeniami peryferyjnymi USB z poziomu Arduino
• Obsługa Android ADK: współpraca z urządzeniami Android obsługującymi tryb ADK
• Wsparcie dla urządzeń HID: kompatybilność z klawiaturami, myszami i joystickami
• Obsługa USB-to-serial: współpraca z popularnymi rodzinami chipów konwerterów
• Sterowanie aparatami cyfrowymi: obsługa aparatów wykorzystujących protokół PTP
• Układ kompatybilny z Arduino: zaprojektowany dla płytek ze standardowymi złączami i nagłówkiem ICSP

Zasada działania

Shield zarządza procesem enumeracji USB oraz komunikacją z podłączonymi urządzeniami w trybie hosta. Płytka Arduino komunikuje się z kontrolerem hosta i przetwarza dane pochodzące z podłączonych urządzeń. W trybie ADK kompatybilne urządzenia Android mogą łączyć się jako akcesoria USB umożliwiając dwukierunkową wymianę danych.

Specyfikacja techniczna

• Typ produktu: USB host shield (kompatybilny z Arduino)
• Obsługa Android: funkcjonalność Google Android ADK
• Obsługiwane telefony Android: G1, Nexus One, Nexus S, Motorola Droid X
• Wymagana wersja Android (telefony): 2.3.4
• Wymagana wersja Android (tablety): 3.1
• Rewizja shield: 2.0
• Wymiary: 55 × 53,3 × 23,8 mm
• Zalecana płytka Arduino: Mega 2560
• Kompatybilne płytki: Mega 2560, Mega 1280, Uno 328, Diecimila/Duemilanove 328
• Obsługiwane klasy urządzeń: HID, USB-to-serial, urządzenia Android z ADK, aparaty cyfrowe (PTP)

Uwagi

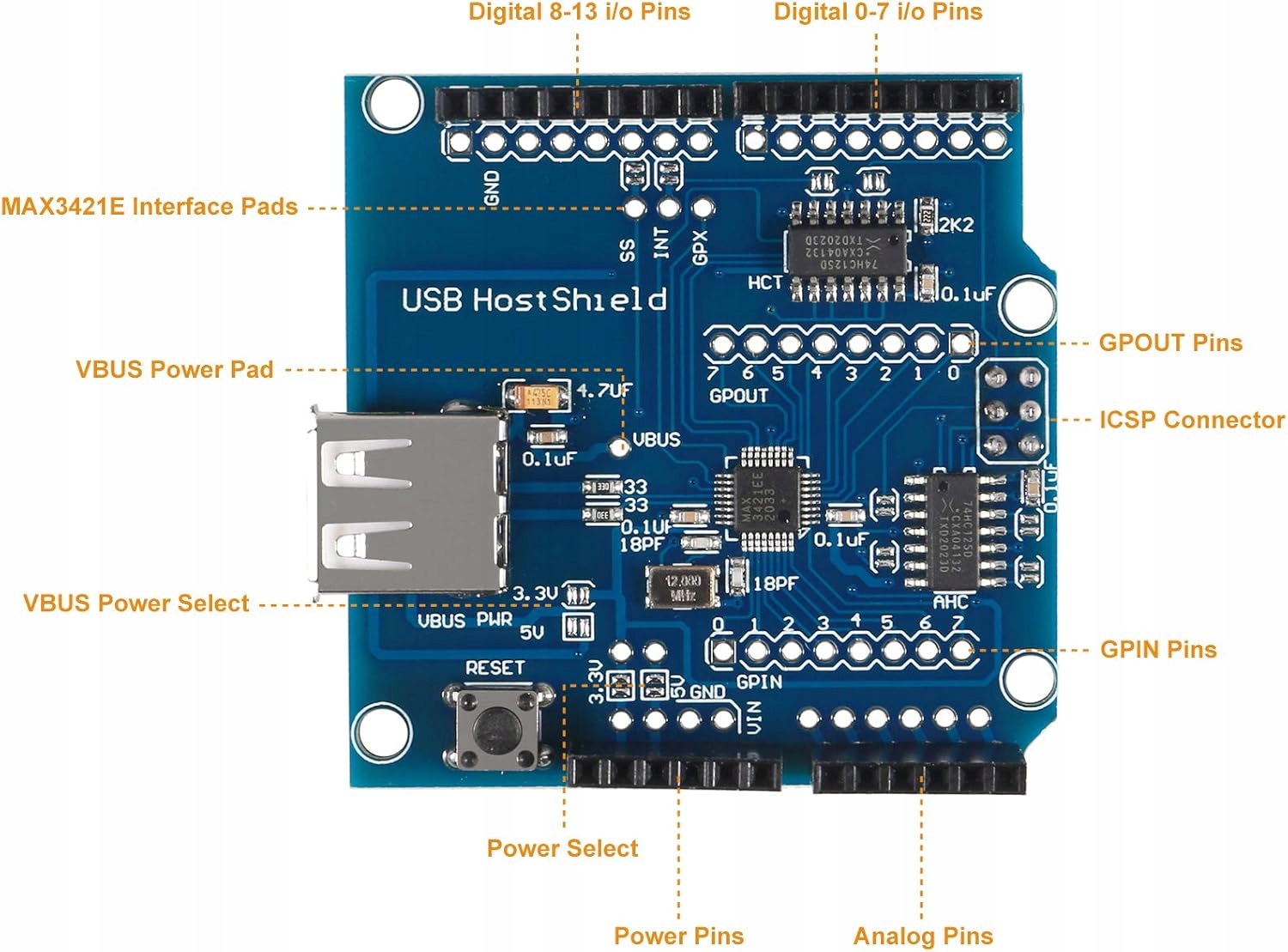

• Niektóre pady mogą wymagać przylutowania w celu zapewnienia zasilania gniazda USB i shield.
• Kompatybilność z urządzeniami Android zależy od wersji systemu operacyjnego oraz obsługi ADK.
• Obsługiwane są płytki Arduino ze standardowym układem złączy i nagłówkiem ICSP.

Typowe zastosowania

• Projekty akcesoriów Android-Arduino (ADK)
• Sterowanie wbudowanymi kontrolerami za pomocą klawiatury lub myszy USB
• Mostkowanie USB-to-serial dla urządzeń i odbiorników
• Sterowanie aparatem cyfrowym i dostęp do danych (PTP)
• Prototypowanie urządzeń USB oraz prace laboratoryjne

Zawartość zestawu

• 1 × ProRock ADK USB Host Shield

ProRock ADK USB Host Shield stanowi wielofunkcyjny rozwiązanie do dodawania funkcjonalności hosta USB w projektach opartych na Arduino, umożliwiając bezpośrednie podłączenie urządzeń HID, obsługiwanych adapterów szeregowych oraz sprzętu Android obsługującego ADK.
