ProRock Relay Moduł 12V 1 Kanał Optoizolacja 10A

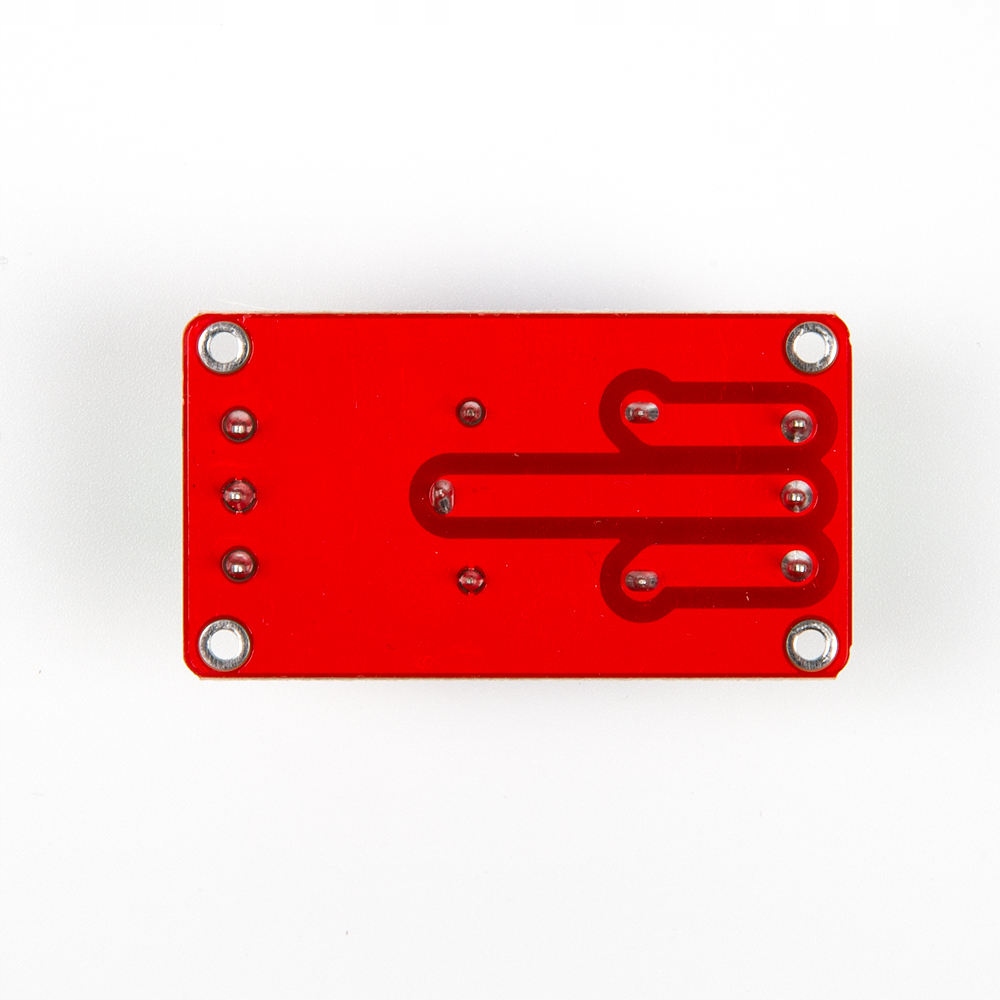

Moduł Przekaźnika 1-Kanałowy 12V z Optoizolacją i Zaciskami Śrubowymi ProRock

Przekaźnik 12V | Obciążenie 10A | Optoizolacja | Zaciski śrubowe | Wybór HIGH/LOW

Moduł przekaźnikowy ProRock to kompaktowa płytka sterująca przeznaczona do przełączania obciążeń prądu przemiennego lub stałego za pomocą mikrokontrolera lub sygnału cyfrowego. Wyposażony w optoizolator zapewnia separację galwaniczną między układem sterującym a obwodem przekaźnika, co zwiększa odporność na zakłócenia i stałe pracy. Moduł wykorzystuje konstrukcję z dwustronnymi zaciskami śrubowymi, umożliwiającą bezpieczne podłączenie przewodów bez konieczności lutowania.

Układ znajduje zastosowanie w systemach automatyki domowej, projektach opartych na Arduino oraz eksperymentach z elektroniką sterowniczą wymagających działający przełączania obciążeń.

Główne cechy

• Pojedynczy kanał przekaźnikowy: umożliwia sterowanie jednym niezależnym obciążeniem
• Izolacja optoizolatorowa: separacja galwaniczna między układem sterującym a przekaźnikiem zapewnia ochronę przed zakłóceniami
• Wybór trybu wyzwalania: możliwość konfiguracji aktywacji stanem wysokim lub niskim za pomocą zworki
• Sygnalizacja diodowa: zielona dioda zasilania i czerwona dioda stanu przekaźnika
• Zaciski śrubowe: wygodne podłączenie przewodów zasilania i obciążenia bez lutowania
• Zabezpieczenie przed błędnym podłączeniem: przekaźnik nie aktywuje się w przypadku odłączenia linii sterującej
• Otwory montażowe: umożliwiają mechaniczne zamocowanie modułu w obudowie lub na płycie

Zasada działania

Moduł przyjmuje cyfrowy sygnał sterujący na wejściu IN. Po wykryciu skonfigurowanego poziomu logicznego optoizolator przekazuje sygnał do układu sterującego cewką przekaźnika, zachowując jednocześnie separację galwaniczną. Użytkownik może za pomocą zworki wybrać, czy przekaźnik ma być aktywowany stanem wysokim czy niskim. Po zadziałaniu przekaźnika styk COM łączy się ze stykiem NO (normalnie otwartym), podczas gdy w stanie spoczynku pozostaje połączony ze stykiem NC (normalnie zamkniętym).

Specyfikacja techniczna

• Typ produktu: moduł przekaźnikowy 1-kanałowy
• Napięcie cewki przekaźnika: 12V
• Maksymalne napięcie przełączane: AC 250V / DC 30V
• Maksymalny prąd przełączany: 10A
• Napięcie zasilania modułu: 12V
• Prąd wyzwalania: 5mA
• Minimalne napięcie aktywacji wejścia: 1.5V
• Typ izolacji: optoizolator SMD
• Tryb wyzwalania: stan wysoki / stan niski (wybór zworką)
• Wymiary (wersja kompaktowa): 53 × 18 × 19 mm
• Wymiary (wersja standardowa): 50 × 26 × 18.5 mm
• Średnica otworów montażowych: 3.1 mm
• Rozstaw otworów montażowych: 44.5 × 20.5 mm

Wyprowadzenia (Pinout)

• DC+: dodatnie zasilanie modułu
• DC-: ujemne zasilanie modułu (masa)
• IN: wejście sygnału sterującego
• NO: styk normalnie otwarty przekaźnika
• COM: styk wspólny przekaźnika
• NC: styk normalnie zamknięty przekaźnika

Uwagi

• Zwarcie zworki w pozycji LOW aktywuje tryb wyzwalania stanem niskim.
• Zwarcie zworki w pozycji HIGH aktywuje tryb wyzwalania stanem wysokim.
• Prąd obciążenia nie może przekraczać wartości znamionowej przekaźnika.
• Przy przełączaniu obciążeń prądu przemiennego należy zachować odpowiednią izolację i bezpieczne prowadzenie przewodów.

Typowe zastosowania

• Systemy automatyki opartej na zasilaniu dwunastowoltowym
• Projekty przełączające z Arduino i innymi mikrokontrolerami
• Systemy automatyki domowej i zdalnego sterowania
• Eksperymenty ze sterowaniem przemysłowym
• Moduły włączania i wyłączania zasilania

Zawartość zestawu

• 1 × Moduł przekaźnikowy ProRock 12V 1-kanałowy z zaciskami śrubowymi

Moduł przekaźnikowy ProRock zapewnia działający sterowanie przełączaniem z izolacją galwaniczną, wygodnym podłączeniem zaciskowym oraz elastycznym wyborem logiki wyzwalania, dzięki czemu znajduje zastosowanie w projektach automatyki i systemów wbudowanych.
