ProRock CNC Adapter 5-Axis Mach3 Opto-Isolated 171 Komponentów

ProRock CNC Adapter 5-Axis Mach3 – izolacja optoizolatorowa, kontrola 0–10V

Breakout Board CNC | 5 osi | DC 12–24 V | wyjście 0–10 V | MACH3

ProRock 5 Axis CNC Interface Adapter Breakout Board to moduł interfejsu przeznaczony dla systemów sterowania obrabiarek CNC opartych na oprogramowaniu MACH3 i porcie równoległym. Płytka umożliwia bezpieczne podłączenie sterowników silników krokowych oraz urządzeń peryferyjnych z wykorzystaniem izolacji optoizolatorowej sygnałów wejściowych.

Moduł rozdziela zasilanie logiki USB od zasilania peryferiów, zapewniając ochronę komputera przed zakłóceniami elektrycznymi występującymi w środowisku przemysłowym. Płytka obsługuje kontrolę do pięciu osi ruchu, zawiera przekaźnik sterujący wrzecionem oraz izolowane wyjście analogowe do regulacji prędkości obrotowej.

Główne cechy

• Izolacja optoizolatorowa: wszystkie sygnały wejściowe są izolowane galwanicznie, chroniąc komputer przed przepięciami i zakłóceniami z układu wykonawczego
• Kontrola wrzeciona: dedykowane wyjście przekaźnikowe do załączania i wyłączania wrzeciona oraz analogowe wyjście do regulacji prędkości obrotowej
• Rozdzielenie zasilania: zasilanie logiki USB oddzielone od zasilania peryferiów, zwiększając bezpieczeństwo pracy systemu
• Obsługa sygnałów awaryjnych: wejścia dla wyłącznika bezpieczeństwa (E-stop) i czujników krańcowych z izolacją galwaniczną
• Kompatybilność z MACH3: pełna zgodność z oprogramowaniem MACH3 oraz innymi programami sterującymi wykorzystującymi port równoległy
• Routing sygnałów równoległych: dostęp do siedemnastu linii sygnałowych portu równoległego umożliwiający kontrolę wielu urządzeń jednocześnie
• Elastyczne wejścia logiczne: obsługa sygnałów wspólnej katody i wspólnej anody w standardzie logicznym

Zasada działania

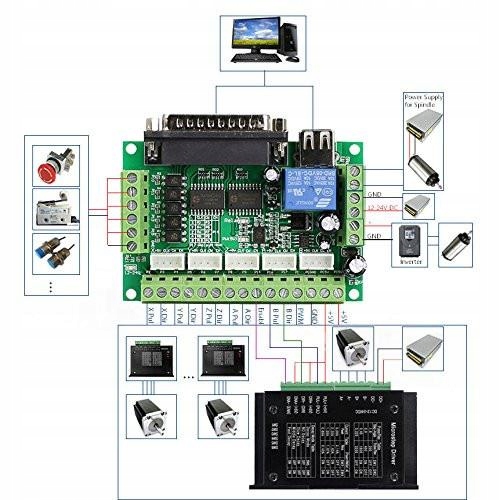

Moduł odbiera sygnały sterujące z komputera przez port równoległy i przekazuje je do sterowników silników krokowych oraz innych urządzeń wykonawczych. Wszystkie sygnały wejściowe przechodzą przez optoizolatory, które fizycznie oddzielają obwody komputera od obwodów mocy. Zasilanie logiki odbywa się przez USB, natomiast zasilanie peryferiów dostarczane jest z osobnego źródła, co eliminuje przepływy prądów zakłócających między układami.

Wyjście analogowe przekształca sygnał PWM z oprogramowania sterującego na napięcie w zakresie 0–10 V, umożliwiając płynną regulację prędkości wrzeciona. Przekaźnik wyjściowy steruje załączaniem i wyłączaniem wrzeciona niezależnie od sygnału analogowego. Wejścia dla wyłącznika bezpieczeństwa oraz czujników krańcowych działają przez izolowane kanały optoizolatorowe, zapewniając natychmiastową reakcję układu w przypadku sytuacji awaryjnej.

Specyfikacja techniczna

• Typ modułu: CNC breakout board (interfejs portu równoległego)
• Liczba obsługiwanych osi: do 5 osi
• Napięcie zasilania peryferiów: DC 12–24 V
• Poziom logiczny: 5 V
• Wyjście analogowe: 0–10 V (izolacja optoizolatorowa)
• Liczba sygnałów portu równoległego: 17 linii
• Ochrona odwrotnej polaryzacji: obsługiwana

Uwagi

• Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.
• Port USB służy wyłącznie do zasilania logiki modułu; sygnały sterujące przesyłane są przez port równoległy komputera.
• Zasilanie peryferiów musi być dostarczone z osobnego źródła w obsługiwanym zakresie napięć.
• Zalecane jest zastosowanie właściwego uziemienia i ekranowania instalacji CNC w celu minimalizacji zakłóceń elektromagnetycznych.

Typowe zastosowania

• Frezarki CNC i obrabiarki sterowane numerycznie
• Systemy kontroli pięcioosiowej dla silników krokowych
• Projekty automatyki DIY oparte na sterowniku CNC
• Układy sterowania ruchem z oprogramowaniem MACH3

Zawartość zestawu

• 1 × ProRock 5 Axis CNC Interface Adapter Breakout Board
• 1 × kabel USB

ProRock 5 Axis CNC Breakout Board zapewnia bezpieczny, elastyczny i techniczny interfejs sygnałów CNC z ochroną optoizolatorową oraz pełną kompatybilnością z MACH3, odpowiedni zarówno dla konstruktorów DIY, jak i rozbudowanych zastosowań w obróbce CNC.
