ProRock Sensor Magnetyczny KY-025 Reed Switch Arduino

Moduł czujnika magnetycznego ProRock KY-025 Reed Switch do Arduino

Model KY-025 | Wyjście cyfrowe | Kontakt normalnie otwarty | Prąd do 50 mA | Zakres temperatur −25 °C do +105 °C

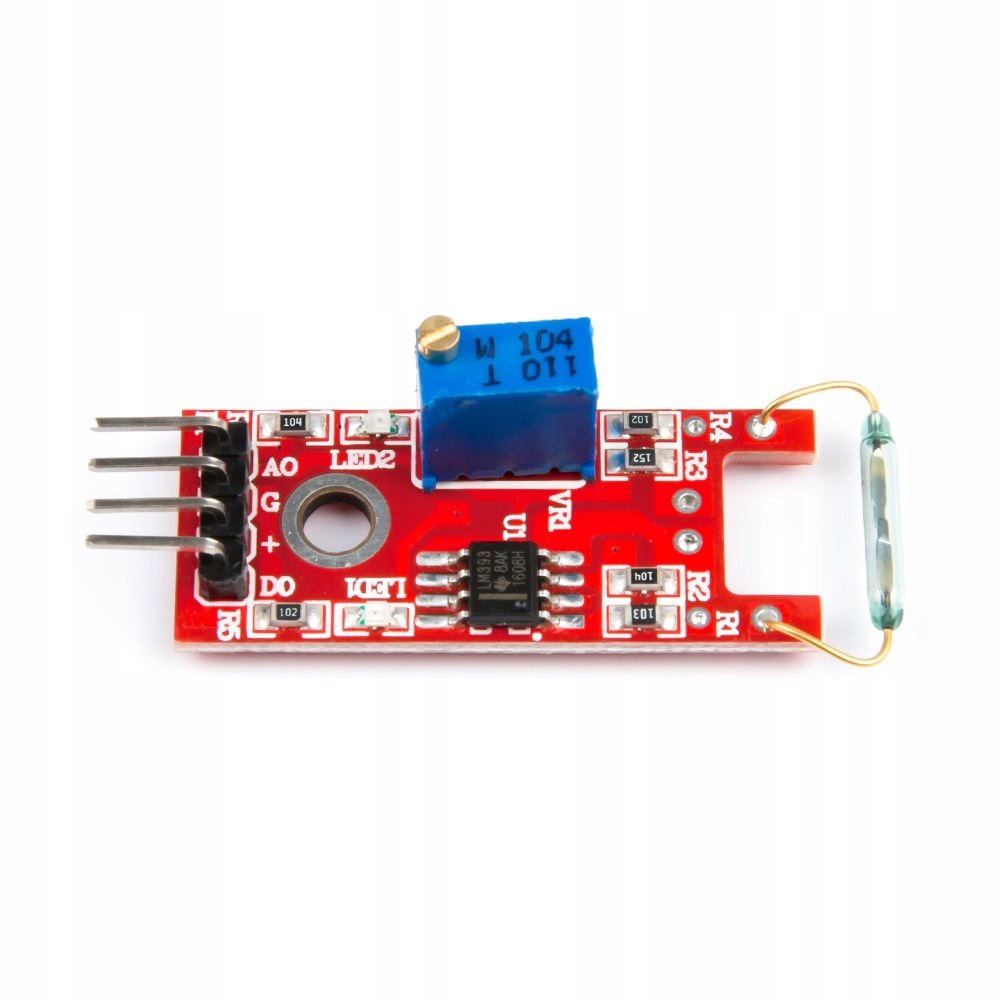

Moduł ProRock KY-025 Dry Reed Pipe to czujnik magnetyczny z przełącznikiem bańkowym przeznaczony do wykrywania pola magnetycznego w projektach z mikrokontrolerami Arduino i innymi platformami. Przełącznik reaguje na zbliżenie magnesu, zamykając kontakty i zmieniając stan wyjścia cyfrowego. Moduł wyposażono w diodę LED sygnalizującą aktywację czujnika.

Urządzenie znajduje zastosowanie w systemach detekcji otwarcia drzwi i okien, wyłącznikach krańcowych, automatyce przemysłowej oraz projektach edukacyjnych wymagających prostego interfejsu wykrywania pozycji lub obecności pola magnetycznego.

Główne cechy

• Przełącznik bańkowy typu reed: reaguje na zewnętrzne pole magnetyczne bez potrzeby zasilania samego sensora
• Wyjście cyfrowe: dostarcza sygnał HIGH lub LOW do bezpośredniego podłączenia do wejścia mikrokontrolera
• Kontakt normalnie otwarty: zamyka się w obecności magnesu, otwiera po jego usunięciu
• Dioda LED stanu: wizualne potwierdzenie aktywacji czujnika ułatwiające diagnostykę
• Prosty interfejs połączenia: kompatybilny z płytkami Arduino oraz innymi systemami mikroprocesorowymi
• Kompaktowa płytka PCB: umożliwia montaż w ograniczonej przestrzeni oraz w aplikacjach mechanicznych

Zasada działania

Moduł wykorzystuje hermetyczny przełącznik bańkowy, w którym dwa kontakty z materiału ferromagnetycznego zamknięte są w próżniowej lub gazowej kapsule szklanej. Po zbliżeniu magnesu pole magnetyczne powoduje przyciąganie kontaktów i ich zwarcie, zmieniając stan elektryczny obwodu. Usunięcie magnesu przerywa pole magnetyczne, a sprężystość kontaktów powoduje ich powrót do pozycji początkowej. Moduł przetwarza to mechaniczne przełączenie na stałe sygnał cyfrowy dostępny na wyprowadzeniu wyjściowym.

Specyfikacja techniczna

• Model: KY-025
• Typ czujnika: magnetyczny przełącznik bańkowy (dry reed switch)
• Obciążalność kontaktów: do 50 mA przy 12 V DC
• Rezystancja kontaktów: ≤ 50 mΩ (wartość początkowa)
• Rezystancja izolacji: ≥ 100 MΩ (DC 250 V)
• Z tworzywa dielektryczna: AC 250 V (50/60 Hz, 1 minuta)
• Z tworzywa elektryczna: około 100 000 cykli przełączeń
• Zakres temperatur pracy: −25 °C do +105 °C
• Siła operacyjna: 180 – 230 gf (±20 gf)
• Temperatura uszczelnienia: 250 – 280 °C
• Typ wyjścia: cyfrowy (przełączający)

Uwagi

• Czujnik jest aktywowany przez zewnętrzny magnes; sam przełącznik nie wymaga zasilania do zmiany stanu kontaktów.
• Odległość detekcji zależy od siły i orientacji magnesu względem czujnika.
• Nie należy przekraczać dopuszczalnego prądu i napięcia pracy kontaktów.

Typowe zastosowania

• Detekcja otwarcia i zamknięcia drzwi oraz okien
• Wyłączniki pozycyjne i krańcowe
• Systemy zabezpieczeń i alarmowe
• Projekty robotyczne i automatyki

Zawartość zestawu

• 1 × Moduł ProRock KY-025 Dry Reed Pipe

Moduł ProRock KY-025 Dry Reed Pipe stanowi proste, z tworzywa i energooszczędne rozwiązanie do wykrywania pozycji magnetycznej, przeznaczony nadające się do zastosowań w automatyce, systemach bezpieczeństwa oraz projektach edukacyjnych z zakresu elektroniki.
