ProRock Sensor Bezstykowy 36W 5-24V DC Smart Home

Moduł Czujnika Zbliżeniowego ProRock 36W 5-24V DC Sterowanie LED Gestem Ręki

Zasada indukcji: podczerwień | Zakres detekcji: do 80 mm | Napięcie zasilania: DC 5–24V | Moc obciążenia: 36W / 3A | Tryb pracy: przełącznik bistabilny

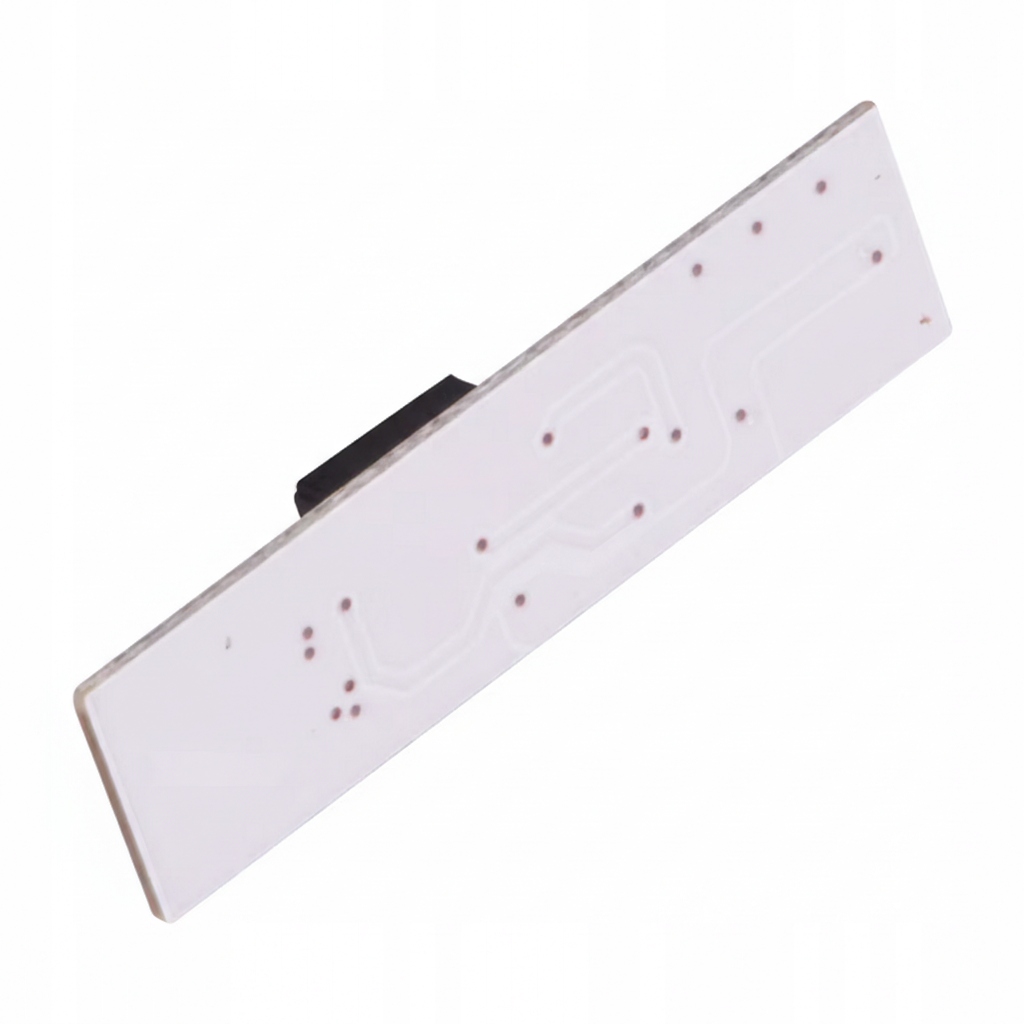

Moduł czujnika zbliżeniowego ProRock to kompaktowy przełącznik indukcyjny wykorzystujący technologię podczerwieni do bezdotykowego sterowania oświetleniem LED. Urządzenie reaguje na ruch ręki w określonym zakresie detekcji, włączając lub wyłączając podłączone obciążenie. Pojedyncze machnięcie aktywuje wyjście, kolejne je dezaktywuje.

Moduł przeznaczony jest do pracy z obciążeniami o stałym napięciu zasilania w zakresie od pięciu do dwudziestu czterech woltów. Konstrukcja zapewnia niski pobór prądu w trybie czuwania oraz wskaźnik diodowy informujący o stanie pracy. Rozwiązanie znajduje zastosowanie w systemach inteligentnego domu, oświetleniu mebli oraz instalacjach automotive.

Główne cechy

• Sterowanie bezdotykowe: wykrywanie ruchu ręki za pomocą czujnika podczerwonego eliminuje konieczność fizycznego kontaktu z przełącznikiem
• Tryb bistabilny: pojedynczy gest włącza obciążenie, kolejny wyłącza bez konieczności przytrzymywania
• Uniwersalne zasilanie: obsługa szerokiego zakresu napięć wejściowych umożliwia integrację z systemami dwunasto- i dwudziestocznterowoltowymi
• Przekaźnikowanie napięcia stałego: moduł przekazuje na wyjście to samo napięcie które dostarcza się na wejście zasilające
• Wskaźnik diodowy: wizualizacja stanu pracy ułatwia diagnostykę i potwierdzenie działania układu
• Kompaktowa obudowa: niewielkie wymiary pozwalają na montaż w ciasnych przestrzeniach meblowych i obudowach instalacyjnych

Zasada działania

Moduł wykorzystuje czujnik podczerwieni do wykrywania obecności dłoni w strefie detekcji. Po włączeniu zasilania układ pozostaje w trybie czuwania z niskim poborem prądu. Zbliżenie ręki w odległości do osiemdziesięciu milimetrów od powierzchni czujnika powoduje zmianę stanu wyjścia. Wbudowany układ logiczny przełącza obciążenie między stanem aktywnym a nieaktywnym przy każdym kolejnym wykryciu gestu. Dioda wskaźnikowa sygnalizuje obecność napięcia na wyjściu.

Specyfikacja techniczna

• Typ produktu: moduł przełącznika indukcyjnego z czujnikiem podczerwieni
• Zasada detekcji: podczerwień (IR)
• Tryb sterowania: przełącznik bistabilny (sweep ON / sweep OFF)
• Napięcie wejściowe: DC 5–24V
• Napięcie wyjściowe: równe napięciu wejściowemu
• Typ obciążenia: stałe napięcie DC
• Maksymalna moc obciążenia: 36W
• Maksymalny prąd obciążenia: 3A (obciążenie rezystancyjne)
• Zasięg detekcji: do 80 mm
• Prąd w trybie czuwania: 10–15 mA

Wyprowadzenia (Pinout)

• VIN+ / VIN−: wejście zasilania DC (5–24V)
• VOUT+ / VOUT−: wyjście przełączane do obciążenia LED
• Indicator LED: dioda wskaźnikowa stanu pracy

Uwagi

• Moduł przeznaczony jest wyłącznie do pracy z lampami LED i obciążeniami stałonapięciowymi.
• Nie należy podłączać obciążeń indukcyjnych takich jak silniki lub przekaźniki.
• Nie należy podłączać modułu bezpośrednio do sieci energetycznej AC.
• Napięcie zasilania należy dobrać zgodnie z napięciem znamionowym podłączanego obciążenia LED.
• Detekcja gestu ręki działa poprawnie w określonym zakresie odległości od czujnika.

Typowe zastosowania

• Systemy oświetlenia LED w inteligentnych domach
• Oświetlenie szaf i garderoby z aktywacją bezdotykową
• Sterowanie lampkami w łazienkach i kuchniach bez dotykania przełącznika
• Kontrola oświetlenia wnętrz pojazdów
• Projekty automatyki domowej i oświetlenie mebli wykonywane samodzielnie

Zawartość zestawu

• 1 × moduł czujnika zbliżeniowego ProRock Short Distance Scan Hand Sensor

Moduł czujnika zbliżeniowego ProRock stanowi czyste i intuicyjne rozwiązanie dla systemów sterowania oświetleniem LED bez konieczności fizycznego kontaktu. Połączenie detekcji podczerwieni, działający przełączania i kompaktowej konstrukcji odpowiada wymaganiom współczesnych aplikacji smart lighting.
