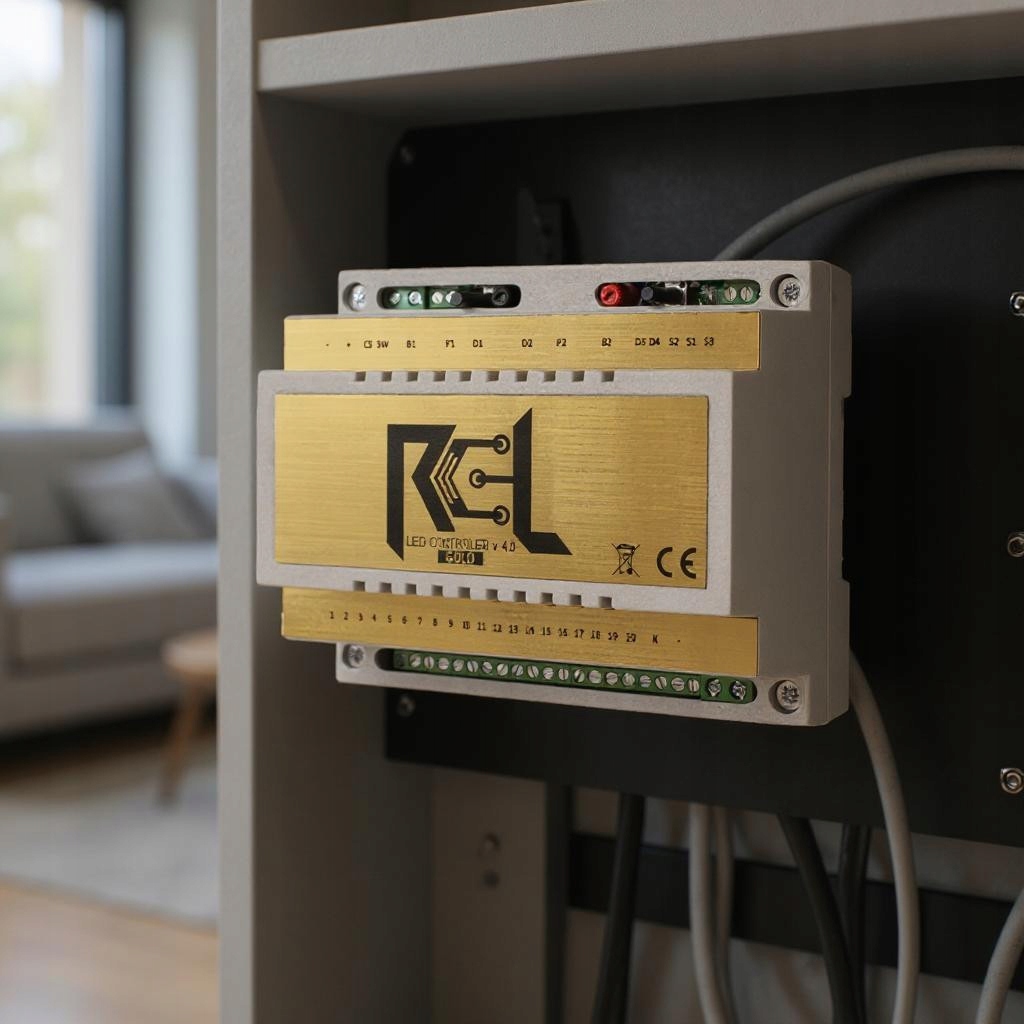

Sterownik schodowy RCL-LED GOLD, czujnik odległości RG_1_VENEER_BAMBOO

Sterowanie oświetleniem LED, sterownik kaskadowy- automatyczny. Inteligentne oświetlenie.

Przedstawiamy produkt autorstwa polskiej firmy RCL-System. Został on zaprojektowany, montowany oraz testowany w Polsce, co gwarantuje najwyższą jakość wykonania. Sterownik powstał na bazie wieloletnich doświadczeń oraz wsłuchując się w oczekiwania klientów, dzięki czemu charakteryzuje się niezawodnością oraz ergonomią działania. Świetnie sprawdzi się do sterownia oświetleniem LED na korytarzach, klatkach schodowych, w ciągach komunikacyjnych oraz w różnego rodzaju pomieszczeniach.

Firma posiada 4 letnie doświadczenie w produkcji, sprzedaży, obsłudze klienta oraz serwisowaniu urządzeń. Ciągle doskonalimy produkty w celu niezawodności i ergonomii działania. Sterownik posiada wysokiej jakości elementy wybrane na podstawie naszych doświadczeń z klientami. Dzięki temu sterowniki są niezawodne podczas wieloletniej pracy. Prawie 3 tys. klientów zaufało nam przez ten okres co czyni firmę wiarygodną. Zawsze służymy pomocą na etapie doboru komponentów, przy uruchomieniu zestawu oraz w razie serwisu.

Najważniejsze cechy sterownika RCL‑LED GOLD

Automatyczne kaskadowe załączanie stopni z wejść czujnikowych

Wyjątkowy efekt świetlny na Twoich schodach – każde wejście aktywuje płynną sekwencję zapalania LED od dołu lub od góry. Elegancja i bezpieczeństwo w jednym.

Prosta i szybka instalacja

Szybka konfiguracja ogranicza się do ustawienia parametrów: szybkości zapalania, czasu świecenia i liczby stopni. Montujesz raz i działa – idealne rozwiązanie dla instalatorów.

Regulacja jasności

Zbyt mocne światło? Nie ma problemu. Wbudowana regulacja jasności (5–100%) pozwala dostosować intensywność oświetlenia bez potrzeby wymiany taśmy LED.

Możliwość sterowania z wyłącznika schodowego

Użytkownik może w każdej chwili włączyć oświetlenie na stałe – za pomocą zwykłego wyłącznika światła. To pełna elastyczność w użytkowaniu.

Pełna odporność na nieprawidłowe połączenia

Nasz sterownik wybacza błędy instalacyjne – odporny na odwrotną polaryzację, zwarcia oraz wyładowania ESD. To urządzenie, które ratuje instalatora.

Potwierdzona niezawodność : 99,6%

Sterowniki wersji v4.0 osiągnęły niezawodność 99,6% – uszkodzenia wynikały wyłącznie z użycia niewłaściwych narzędzi. To poziom jakości, któremu możesz zaufać.

Ponad 4 tys zestawów sprzedanych w 4 lata działalności firmy. Dziękujemy za wasze zaufanie. To nie oznacza jednak, że nie możemy jeszcze czegoś ulepszyć. Jesteśmy otwarci na Państwa uwagi - ciągle rozwijamy nasze produkty. Jeśli są Państwo zadowoleni z naszych produktów zachęcamy do wystawiania pozytywnych komentarzy i wystawiania ocen.

Szczegółowe właściwości sterownika:

• sterownik przeznaczony do sterowania oświetleniem ledowym
• sterownik posiada zaawansowany algorytm, który zawsze zapewnia oświetlenie schodów w przypadku wchodzenia z obu stron jednocześnie
• płynne zapalanie oraz gaszenie stopni (sekwencyjne)
• równoległe zapalanie stopni z obu stron w przypadku aktywacji obu czujek podczas sekwencji zapalania
• standardowo sterownik aktywuje wyjścia S1, S2 i zapala stopnie kaskadowo od góry i od dołu w zależności od kierunku wchodzenia
• dodatkowe 3 wejście do czujnika półpiętra, który aktywuje wszystkie stopnie jednocześnie na czas potrzebny do zejścia ze schodów względem ustawionej prędkości
• funkcja ściemniacza - dopasuj jasność Twoich schodów do indywidualnych potrzeb 5-100%
• funkcja poręczy - przy ustawionej liczbie stopni poniżej 18 wszystkie pozostałe wyjścia z wyjątkiem 20 wyjścia zapalają się jednocześnie po aktywacji pierwszego stopnia i gasną po wyłączeniu ostatniego stopnia
• funkcja przekaźnika - przy ustawionej liczbie stopni poniżej 18, ostatnie wyjście konfiguruje się pod wyjście do podłączenia przekaźnika i sterowania oświetleniem 230V
• funkcja dezaktywacji schodów w dzień - standardowo powyżej 15 lux. Niezbędne jest podłączenie czujnika światła.
• funkcja podświetlenia stopni w nocy - konfigurowalna liczba podświetlonych stopni z góry i dołu ( zakres stopni od 1 do wszystkich ) Dodatkowo jest możliwość regulacji jasności  oświetlenia nocnego w zakresie 1-100%. Niezbędne jest podłączenie czujnika światła.
• regulacja poziomu aktywacji czujnika światła - konfiguracja odbywa się poprzez przytrzymanie przycisków podczas docelowej granicznej wartości oświetlenia - standardowo ustawiony na 15 lux
• możliwość sterowania do 20 stopni oraz regulacja liczby schodów
• każde wyjście może być obciążone do 2A co odpowiada około 4m standardowej taśmy
• dwa konfigurowalne wejścia na czujniki odległości serii RG (styk NO) lub aktywowane jedynką logiczną (3,3V do 5V - potrzebny dodatkowy zasilacz 5V do czujników ruchu oraz odległości GP )
• możliwość podpięcia praktycznie każdego rodzaju czujnika sterowany OC czyli podłączenie na wejście GND
• dodatkowe wejście SW umożliwiające włączenie ledów na stałe za pomocą zwykłego wyłącznika światła oraz wyłączników schodowych
• dodatkowe wejście na czujnik światła, które dezaktywuje sterownik gdy jest jasno. Pełni również role aktywacji lekkiego podświetlenia stopni w nocy.
• regulacja prędkości zapalania schodów
• regulacja czasu przerwy pomiędzy końcem sekwencji zapalania a początkiem gaszenia stopni

Dane techniczne:

• NAPIĘCIE ZASILAJĄCE: 12/24 VDC
• TOLERANCJA NAPIĘCIA: +/- 10%
• WYJŚCIA: 12V/24V 2A max
• RODZAJ SYGNAŁU WEJŚCIA TRYB NORMALNY: Normalnie otwarty (beznapięciowy)
• WAGA: Około 0,2 kg
• WYMIARY ZEWNĘTRZNE: Y:90mm, X:107mm, Z:65mm
• OCHRONA: IP20
• PODŁĄCZENIE PRZEWODÓW (PRZEKRÓJ): 0,5mm2 tulejka linka lub 1,5mm2 drut
• TEMP. MAGAZYNOWANIA: -10oC  do + 60 oC
• TEMP. UŻYTKOWANIA: -5 oC  do 50 oC
• WILGOTNOŚĆ POWIETRZA: 90% (bez kondensacji)

W sterowniku względem poprzednich wersji zmodyfikowano:

• działanie potencjometrów – dużo prostsze ustawienie docelowej wartości prędkości zapalania oraz czasów świecenia stopni
• wyprowadzono przyciski na zewnątrz obudowy – nie ma potrzeby otwierania sterownika do konfiguracji
• wprowadzono zabezpieczenia przeciwzwarciowe na wyjściach sterownika
• zabezpieczono sterownik przed nieprawidłową polaryzacją zasilania
• wejścia sterowników są odporne na nieprawidłowe podłączenia

Laserowy Czujnik Schodowy z Obudową z Naturalnego Bambusa | RCL-System

RG_1_VENEER_BAMBOO to nowoczesny czujnik przeznaczony do inteligentnego sterowania oświetleniem schodowym. Urządzenie wykrywa obecność użytkownika i automatycznie uruchamia oświetlenie stopni, zwiększając komfort oraz bezpieczeństwo poruszania się po schodach.

Połączenie zaawansowanej technologii z naturalnym materiałem wykończeniowym sprawia, że czujnik idealnie pasuje do nowoczesnych projektów wnętrz.

Najważniejsze cechy czujnika

✅ Dokładne wykrywanie obecności. Czujnik odległości wykrywa ruch w zakresie 10–150 cm, a zakres detekcji można regulować w przedziale 50–150 cm, dzięki czemu łatwo dopasować działanie czujnika do konkretnej instalacji schodowej.

✅ Czujnik natężenia światła. System działa tylko wtedy, gdy jest potrzebny – w zakresie 2–1000 lux, zapobiegając niepotrzebnemu włączaniu oświetlenia w ciągu dnia.

✅ Możliwość regulacji działania. Układ RCL-SHCTR pozwala dopasować działanie czujnika do warunków instalacji – zarówno w zakresie czułości wykrywania, jak i poziomu światła aktywującego czujnik.

✅ Precyzyjna detekcja ruchu. Czujnik wykorzystuje laserowy tor detekcji o bardzo wąskim kącie działania (poniżej 1°). Dzięki temu reaguje wyłącznie na ruch bezpośrednio na stopniu, eliminując wykrywanie ruchu za schodami lub w tle.

Nowoczesne wykończenie z naturalnego bambusa

Obudowa wykonana jest z materiału TroWood Veneer Duo Bamboo – rdzeń z płyty pilśniowej pokryty naturalnym fornirem bambusowym. Powierzchnia jest gładka, matowa i elegancka, dzięki czemu czujnik doskonale wpisuje się w nowoczesne, ekologiczne i designerskie wnętrza.

Dlaczego instalatorzy wybierają RCL-System

? idealna współpraca ze sterownikami schodowymi RCL-System? stabilne i precyzyjne wykrywanie ruchu? szybki montaż bez wiercenia? możliwość pełnej regulacji działania czujnika? elegancki wygląd dopasowany do nowoczesnych wnętrz

Dane techniczne

• napięcie zasilania: 12–24V

• wyjście: otwarty kolektor (zwiera do masy)

• zasięg czujnika: 10–150 cm

• regulowany zakres detekcji: 50–150 cm

• laserowy kąt detekcji: poniżej 1°

• montaż: puszka instalacyjna fi 35 mm

• wymiary: 45 × 45 × 3 mm• ochrona: IP20

Ze względu na naturalną strukturę drewna każde wykończenie może nieznacznie różnić się od przedstawionych zdjęć – możliwe są różnice w odcieniu, usłojeniu oraz wzorze powierzchni.
