MODUŁ ROZSZERZEŃ GPIO DLA ESP32-S3 44 PIN – EXPANSION BOARD

MODUŁ ROZSZERZEŃ GPIO DLA ESP32-S3 44 PIN – EXPANSION BOARD

ARD-NA713

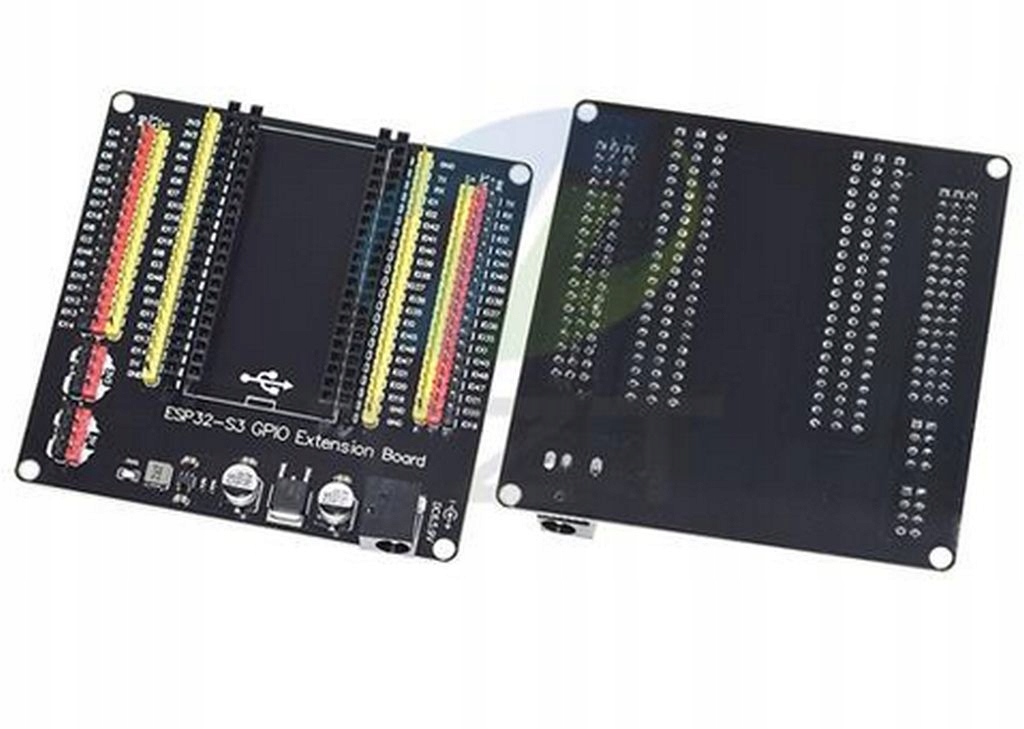

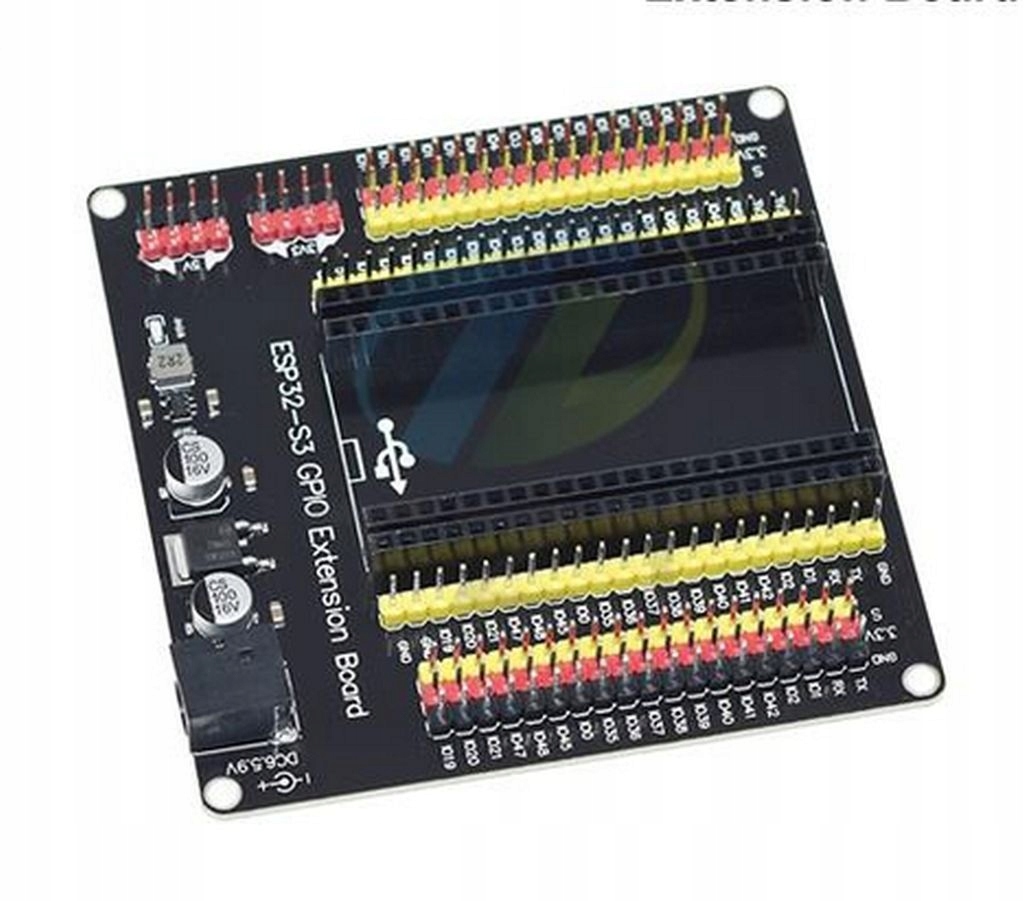

Profesjonalny moduł rozszerzeń (shield) zaprojektowany specjalnie dla rozbudowanych wersji układów ESP32-S3, posiadających 44 wyprowadzenia (np. popularne modele N16R8, N16R2). Jest to niezastąpiony element dla projektów wymagających dużej liczby stabilnych połączeń, który eliminuje plątaninę kabli i zapewnia porządek w przewodach.

Płytka przekształca piny mikrokontrolera w przejrzyste, potrójne sekcje (Sygnał, VCC, GND), co umożliwia błyskawiczne wpinanie czujników, serwomechanizmów i modułów wykonawczych bez konieczności stosowania płytek stykowych.

Kluczowe cechy produktu:

Kompatybilność z wersją 44-pin: moduł idealnie pasuje do szerokich płytek rozwojowych ESP32-S3 (np. z dużą ilością pamięci PSRAM/Flash).

Pełna organizacja GPIO: każdy port wyprowadzony w standardzie GVS (GND, VCC, Signal) – idealne pod wtyki serw i czujników.

Elastyczne zasilanie: wbudowane gniazdo DC (6.5V-9V) oraz port USB-C pozwalają zasilić nawet prądożerne projekty.

Wybór napięcia: dzięki zworkom (jumperom) możesz szybko wybrać napięcie 3.3V lub 5V dla szyn zasilających.

Wysoka jakość wykonania: czarny laminat z czytelnym, białym opisem wszystkich wyprowadzeń i kolorowymi złączami ułatwiającymi orientację.

Specyfikacja techniczna:

Kompatybilność: ESP32-S3 w wersji 44-pin (np. N16R8 i pokrewne).

Napięcie wejściowe (DC): 6.5V – 9V DC.

Złącze zasilania: Gniazdo DC 5.5/2.1mm oraz port USB-C.

Napięcia wyjściowe: 3.3V / 5V (konfigurowalne zworkami).

Liczba wyprowadzeń: 2 x 22 piny (łącznie 44 piny w gniazdach głównych).

Wymiary płytki: ok. 70 mm x 60 mm.

Opis sekcji (piny):

Sygnał (żółte): Bezpośredni dostęp do portów GPIO.

VCC (czerwone): Szyna zasilająca (3.3V lub 5V).

GND (czarne): Wspólna masa dla całego układu.

⚠️ WAŻNA UWAGA DOTYCZĄCA ZASILANIA:

Przy korzystaniu z gniazda DC należy używać zasilacza o napięciu w zakresie 6.5V - 9V DC z polaryzacją plus w środku (+). Podłączenie zasilacza o odwrotnej polaryzacji lub zbyt wysokim napięciu może doprowadzić do nieodwracalnego uszkodzenia modułu oraz wpiętego mikrokontrolera.
