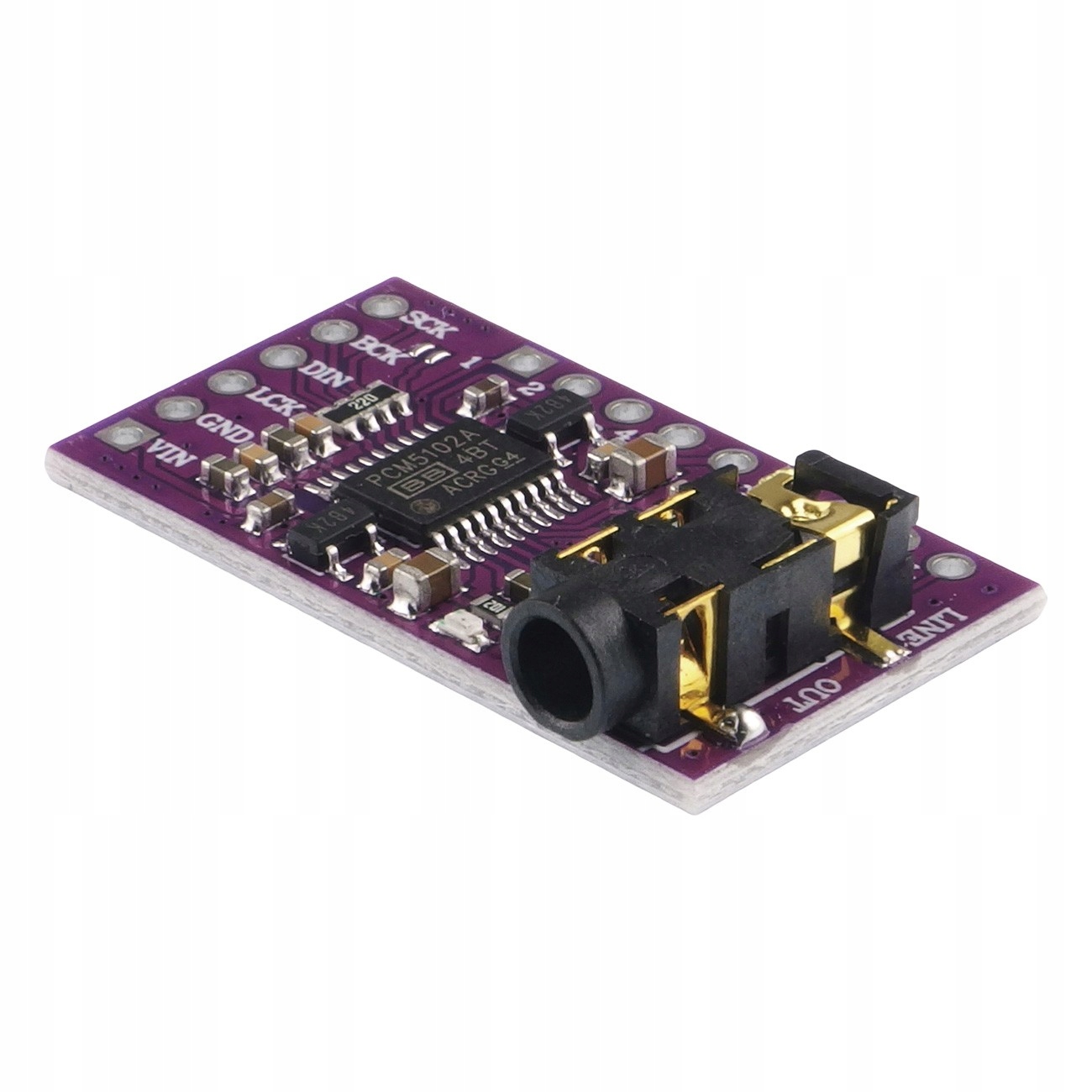

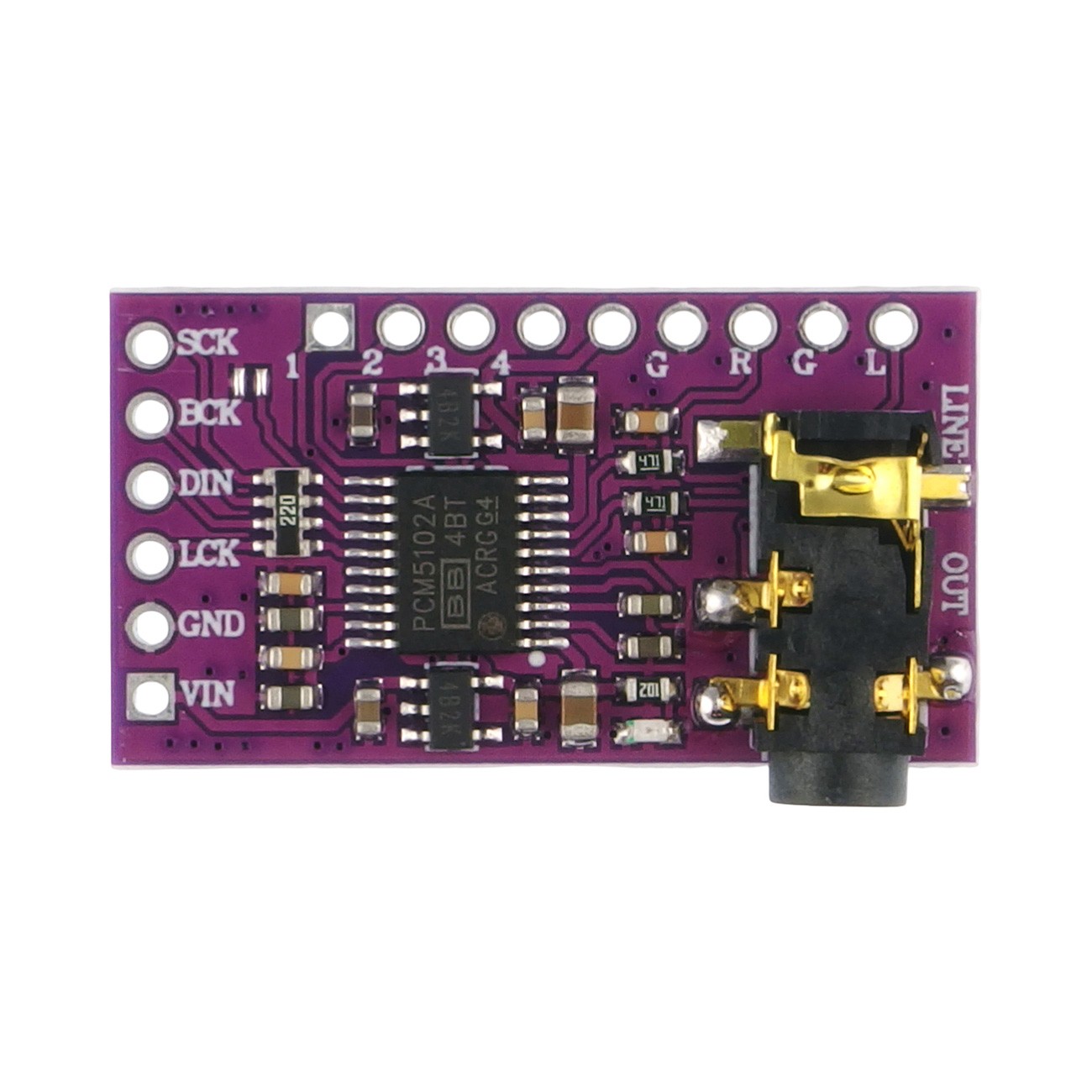

GY-PCM5102-typeB - Moduł audio DAC PCM5102A I2S do Raspberry Pi

GY-PCM5102-typeB - Moduł audio DAC PCM5102A I2S do Raspberry Pi

Opis

GY-PCM5102-typeB przeznaczony jest do generowania analogowego sygnału audio stereo na podstawie cyfrowego strumienia danych przesyłanego magistralą I2S. Układ PCM5102A integruje 32-bitowy przetwornik DAC o wysokiej dynamice i niskim poziomie zniekształceń, zapewniając bardzo dobrą jakość dźwięku w systemach audio, projektach Hi-Fi oraz aplikacjach embedded.

Moduł obsługuje dane audio 16, 24 oraz 32 bit przy częstotliwości próbkowania od 8 kHz do 384 kHz. Zintegrowana pętla PLL umożliwia pracę bez zewnętrznego sygnału MCLK, co upraszcza integrację z Raspberry Pi i redukuje zakłócenia EMI. Technologia DirectPath eliminuje konieczność stosowania kondensatorów separujących na wyjściu liniowym.

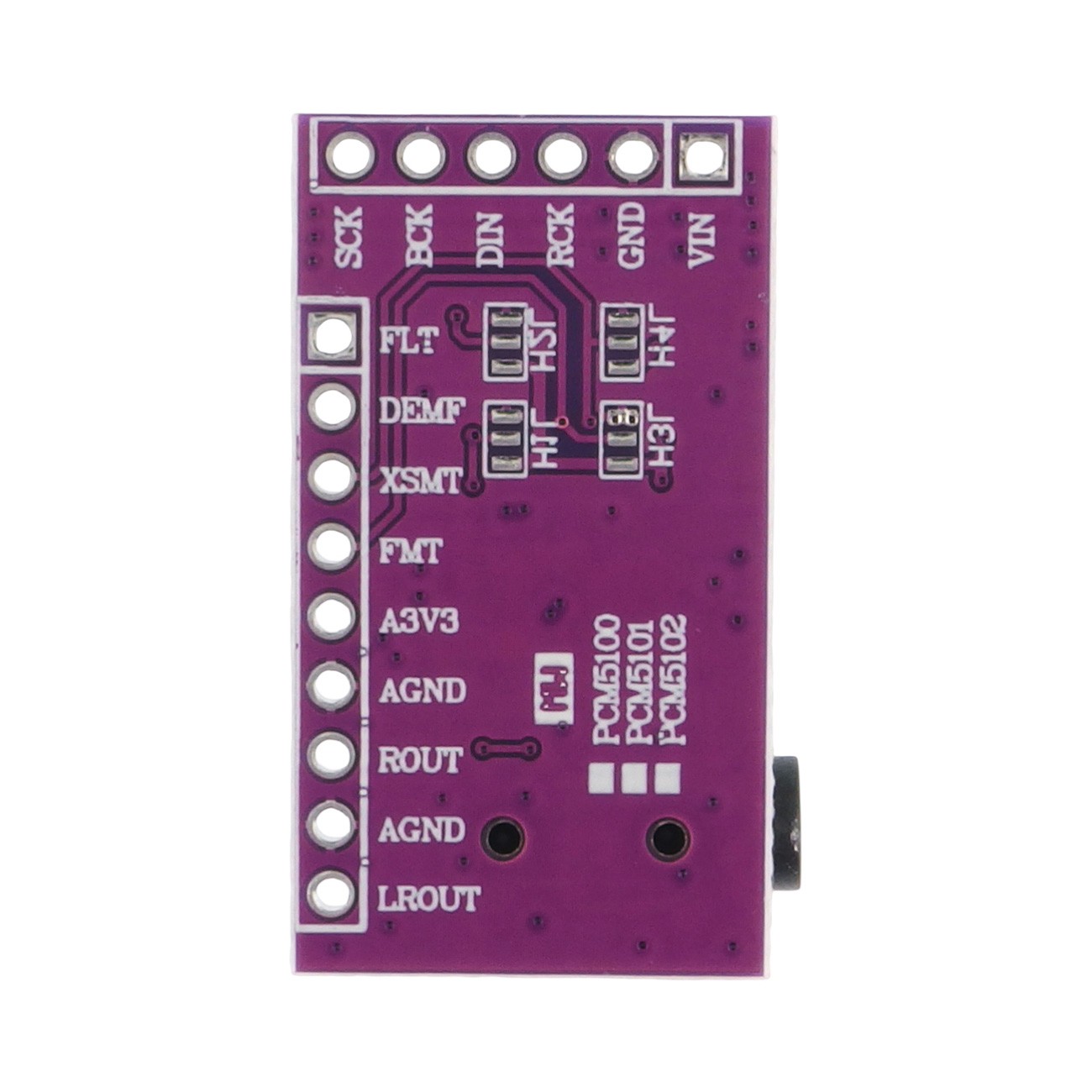

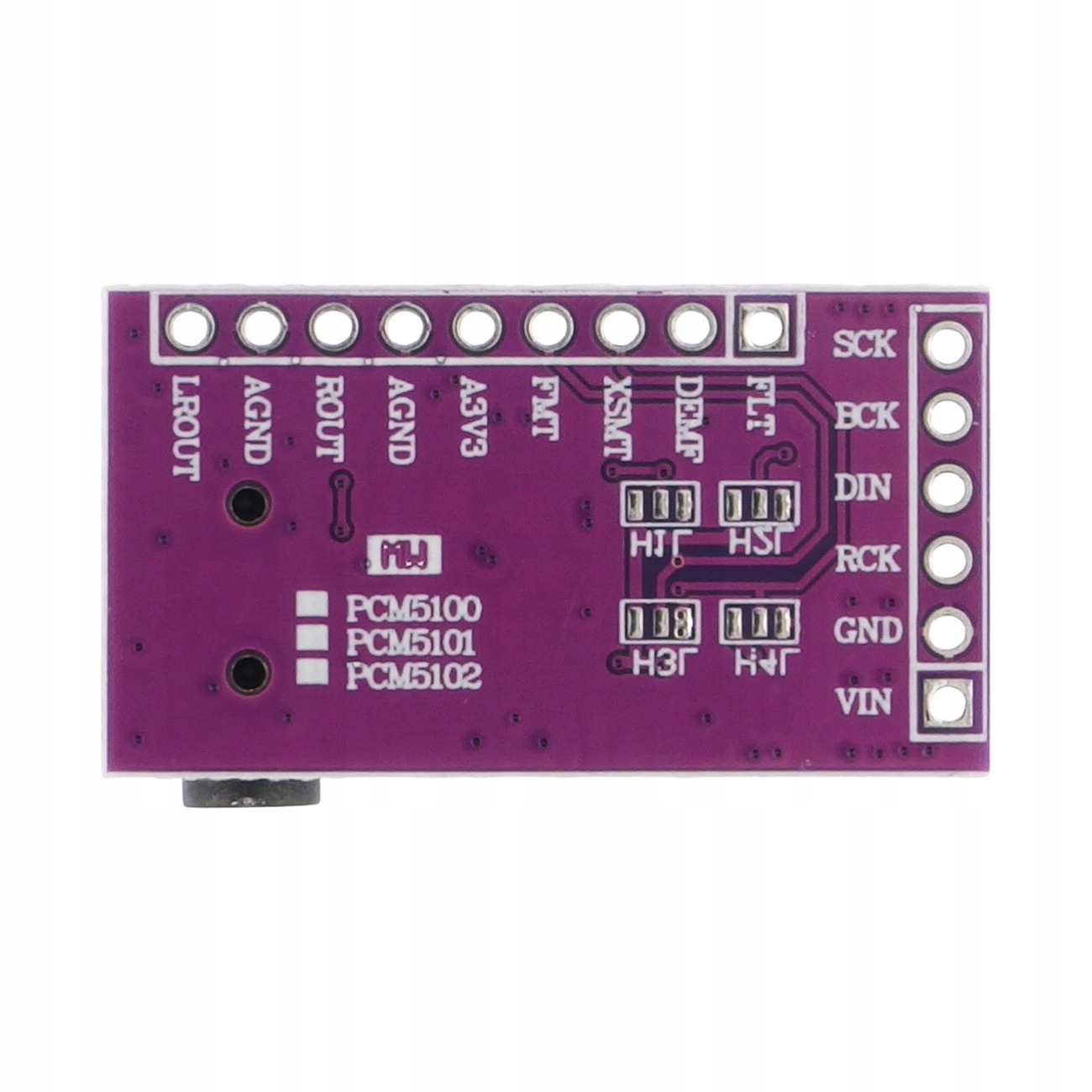

Wersja typeB odnosi się do konkretnego układu wyprowadzeń oraz rozmieszczenia pinów na płytce PCB. Parametry audio pozostają zgodne z układem PCM5102A, różnica dotyczy wyłącznie wariantu sprzętowego i pinoutu.

Moduł pracuje z napięciem 3,3 V i wyposażony jest w wyjście liniowe stereo oraz gniazdo jack 3,5 mm.

Właściwości

• Układ DAC: PCM5102A
• Architektura DAC: 32-bit
• Obsługa danych audio: 16 / 24 / 32 bit
• Interfejs cyfrowy: I2S
• Częstotliwość próbkowania: 8 kHz – 384 kHz
• SNR: 112 dB
• Zakres dynamiki: 112 dB
• THD+N: -93 dB przy -1 dBFS
• Wyjście liniowe: 2,1 VRMS
• Zasilanie: 3,3 V DC
• Temperatura pracy: -40°C – +85°C
• Wymiary: 31,8 x 23,7 x 6,35 mm
• Złącze audio: Jack 3,5 mm
• Kompatybilność: Raspberry Pi z interfejsem I2S
• Wersja: typeB – określony układ wyprowadzeń PCB

W zestawie

• Moduł GY-PCM5102-typeB
• Listwa goldpin do samodzielnego montażu
• Przewody połączeniowe
