Oferujemy Państwu miniaturowy przedwzmacniacz antenowy na zakres 420-450MHz
Przedwzmacniacz wykonany jest na krzemowym bipolarnym tranzystorze 2SC3357
Jest to tranzystor średniej mocy (1,2W) o wysokiej dynamice i małych szumach.
Szumy tranzystora wynoszą 1,1dB dla częstotliwości 1GHz

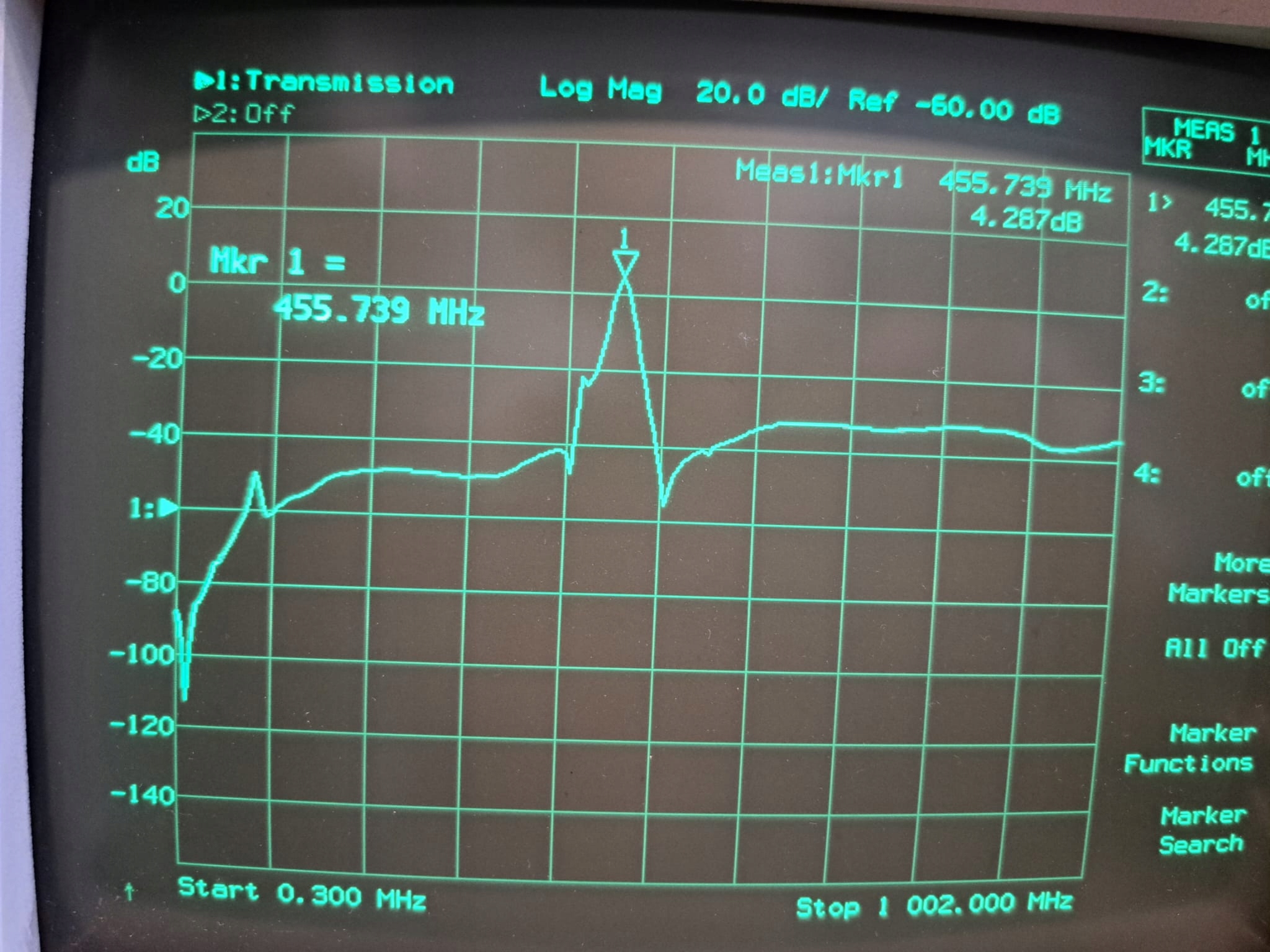

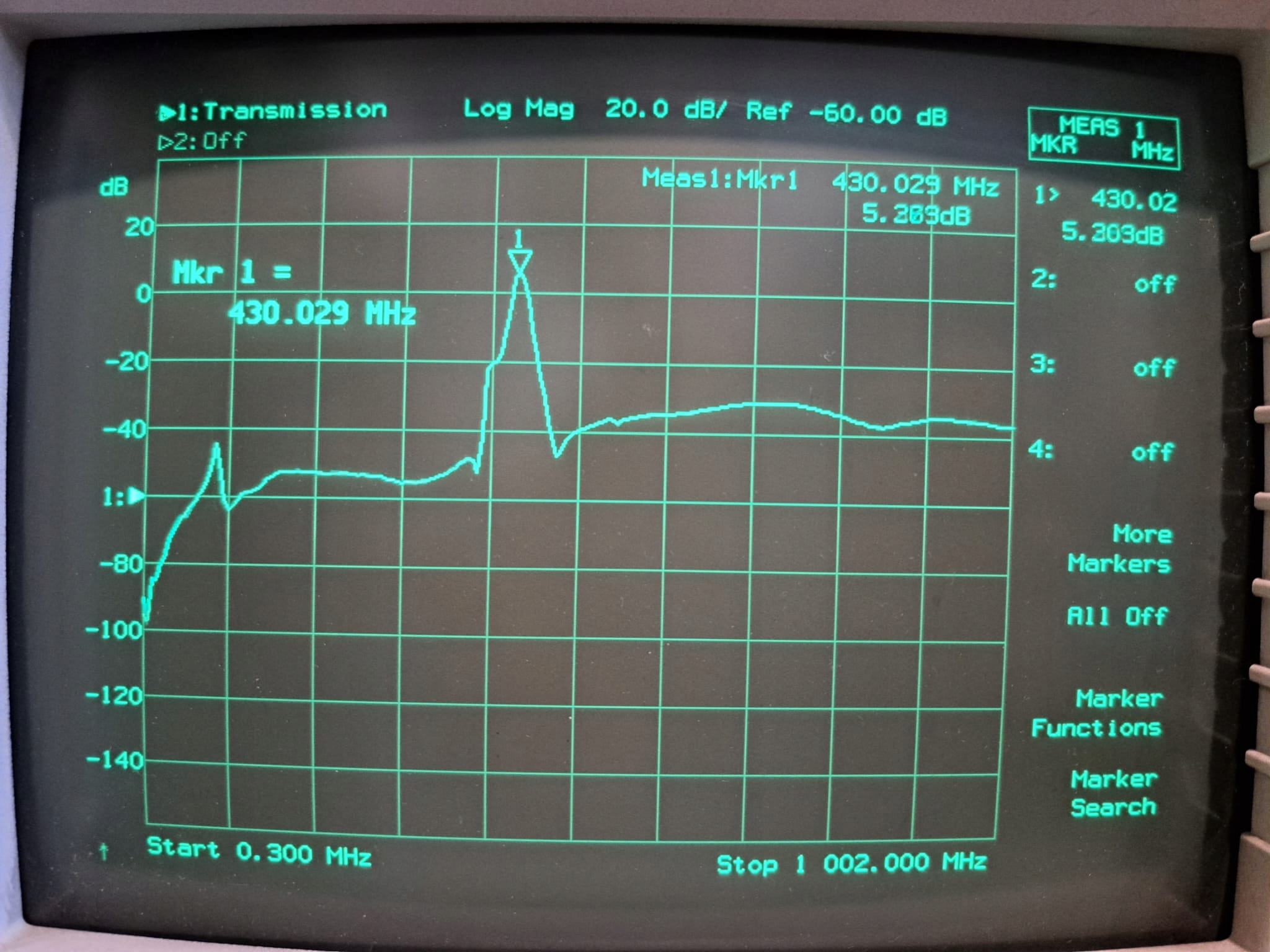

Cały wzmacniacz posiada podwójny filtr helikalny, który stroi się bardzo ostro (charakterystyki filtru dla różnych częstotliwości- na zdjęciu).
Filtr wykonany jest na srebrzonych japońskich kubkach z precyzyjnym rdzeniem śrubowym.
Wzmocnienie całego układu wynosi ok. 5dB
Dzięki temu skompensowane jest tłumienie kabla antenowego, a jednocześnie zapewniona wysoka dynamika i odporność intermodulacyjna.
Cały układ został tak skonstruowany, aby wykazywać większa odporność na różnego rodzaju czynniki zewnętrzne.
Wejście jest uziemione przez dławik.
Tranzystor w odróżnieniu od tranzystorów polowych ma większa odporność na ewentualne przepięcia.
Zasilanie układu +10V 40mA
Wymiary płytki wynoszą 48mm x 23,5mm x 17mm
Mocowanie dwoma śrubami M3
Cały układ zmontowany jest bardzo przejrzyście.
Może być baza do pewnych modyfikacji.
Można go zoptymalizować na większe wzmocnienie lub dodać drugi stopień.

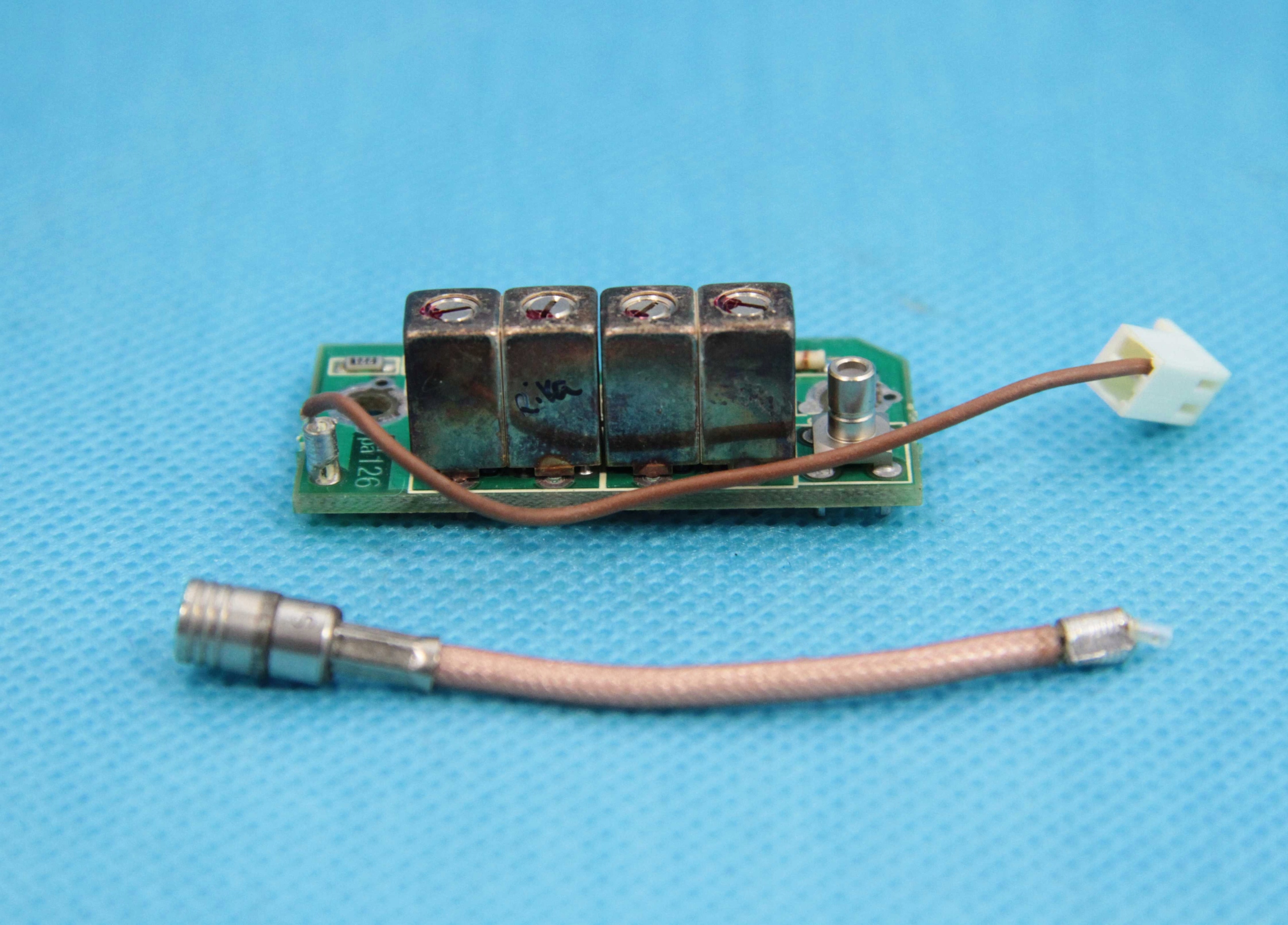

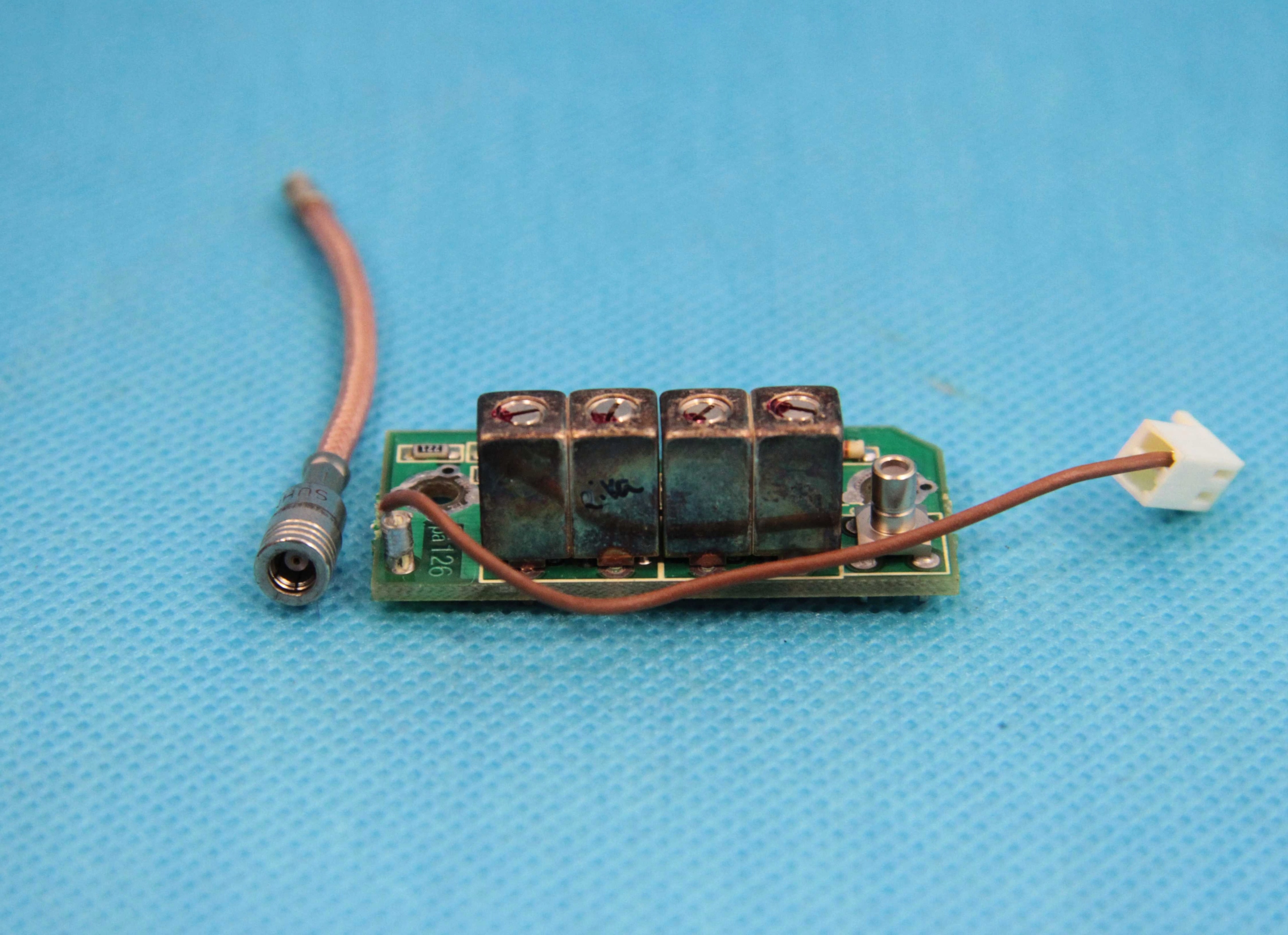

Wejście sygnału tam, gdzie drucik montażowy, poniżej niebieskiego potencjometru.
Wyjście sygnału złączem SMB
Licytujesz w komplecie z krótkim kabelkiem z wtyczką SMB.
Zasilanie brązowy kabelek.
Moduły sprawne, w idealnym stanie technicznym.
