UTS3036T+ analizator widma z generatorem 9 kHz - 3,6GHz LCD dotykowy Uni-T + 1 opcja gratis

Promocja specjalna!

Przy zakupie analizatora 1 opcja gratis.

UTS3000-AMA - Opcja pomiaru demodulacji analogowej

UTS3000-AMK - Opcja zaawansowanego zestawu pomiarowego

UTS3000-EMI - opcja pomiaru EMI

* po zakupie prosimy o wiadomość lub dopisanie w uwagach wybranej opcji

Analizator Widma UTS3036T+ marki Uni-T to zaawansowane urządzenie do analizy sygnałów w szerokim zakresie częstotliwości. Model oferuje analizę od 9 kHz do 3,6 GHz, a poziom szumów własnych (DANL) wynosi do -161 dBm (wartość typowa), co pozwala na precyzyjne badanie nawet bardzo słabych sygnałów. Szum fazowy wynosi mniej niż -98 dBc/Hz przy odchyleniu 10 kHz, zapewniając stabilność pomiarów.

Urządzenie posiada rozdzielczość pasma (RBW) od 1 Hz do 3 MHz, liczbę punktów skanowania do 40 001 oraz precyzyjne odniesienie częstotliwości 10 MHz z dokładnością uwzględniającą stabilność temperaturową i tempo starzenia. Wyświetlacz to 10,1-calowy ekran dotykowy TFT LCD o rozdzielczości 1280×800, umożliwiający łatwą obsługę. Interfejsy USB i LAN oraz obsługa protokołu SCPI zapewniają elastyczność integracji z innymi systemami.

Wbudowane funkcje obejmują wyjście źródła śledzącego, opcjonalne zaawansowane pomiary jednym przyciskiem, analizę zgodności EMI i analizę demodulacji analogowej. Tryby przemiatania obejmują FFT, przemiatanie ciągłe oraz pojedyncze, z czasem przemiatania od 1 ms do 4000 s. Precyzyjne pasmo wideo (VBW) i szeroki zakres dynamiczny umożliwiają szczegółowe badanie sygnałów.

UTS3036T+ to idealne rozwiązanie dla profesjonalistów zajmujących się analizą widma w aplikacjach przemysłowych i badawczych, gdzie liczy się precyzja, niezawodność i zaawansowane funkcje.

Dane techniczne:

• producent: Uni-T
• model: UTS3036T+
• zakres częstotliwości: 9 kHz do 3,6 GHz
• poziom szumów własnych (DANL): do -161 dBm (wartość typowa)
• szum fazowy: < -98 dBc/Hz przy odchyleniu 10 kHz (wartość typowa)
• dokładność amplitudy: < 0,7 dB
• rozdzielczość pasma (RBW): od 1 Hz do 3 MHz
• liczba punktów skanowania: do 40 001
• wyświetlacz: 10,1-calowy pojemnościowy ekran dotykowy TFT LCD o rozdzielczości 1280×800
• interfejsy: USB host/device, LAN, obsługa protokołu SCPI
• wbudowane funkcje:

➡️ wyjście źródła śledzącego (tracking source)

➡️ opcjonalne zaawansowane pomiary jednym przyciskiem

➡️ opcjonalna analiza wstępna zgodności EMI

➡️ opcjonalna analiza demodulacji analogowej

• odniesienie częstotliwości (10 MHz):

➡️ częstotliwość odniesienia: 10,000000 MHz

➡️ dokładność: ± [(czas od ostatniej kalibracji × tempo starzenia) + stabilność temperaturowa + dokładność kalibracji początkowej]

➡️ stabilność temperaturowa: ≤ 1 ppm (w zakresie od 5°C do 45°C)

➡️ tempo starzenia: ≤ 0,5 ppm/rok, ≤ 3 ppm/20 lat

• odczyt częstotliwości:

➡️ rozdzielczość markera: 1 Hz

➡️ dokładność częstotliwości markera: ± [(dokładność odniesienia × częstotliwość markera) + 1% × szerokość pasma RBW + rozdzielczość markera]

➡️ tryb markera: Normalny, Delta, Stały

➡️ funkcja markera: Szum, moc pasma, gęstość pasma, n dB, licznik

➡️ niepewność licznika częstotliwości: ± [(dokładność odniesienia × częstotliwość markera) + niepewność licznika]

• zakres częstotliwości:

➡️ zakres: 0 Hz, 100 Hz do 3,6 GHz

➡️ dokładność przemiatania (Swept): ± [0,25% × zakres + (punkty - 1)]

➡️ dokładność FFT: ± [0,10% × zakres + (punkty - 1)]

• czas przemiatania i wyzwalanie:

➡️ zakres czasu przemiatania: 1 ms do 4000 s (Span=0)

➡️ tryb przemiatania: FFT, przemiatanie ciągłe, pojedyncze

➡️ wyzwalanie: Wolne, zewnętrzne, wideo

➡️ wejście wyzwalające: TTL, narastające/opadające

• pasmo rozdzielczości (RBW):

➡️ zakres: 1 Hz do 3 MHz, kroki 1-3-10

➡️ selektywność: ≤ 4,8:1 (nominalnie)

• pasmo wideo (VBW):

➡️ zakres: 1 Hz do 3 MHz, kroki 1-3-10

➡️ dokładność: ≤ 5% (nominalnie)

Model UTS3036T+ – analizator widma

• Zakres częstotliwości: 9 kHz – 3,6 GHz
• Zakres pracy częstotliwości: 0 Hz – 3,6 GHz
• Pasmo rozdzielczości (RBW): 1 Hz – 3 MHz
• Dokładność RBW: < 5%
• Wewnętrzne odniesienie częstotliwości: 10 MHz
• Częstotliwość odniesienia: 10.000000 MHz
• Stabilność temperaturowa: < 1 ppm
• Dryft starzenia: 0,5 ppm/rok, 3 ppm/20 lat
• Dokładność częstotliwości: zależna od czasu od kalibracji, dryftu starzenia, stabilności temperatury i początkowej kalibracji
• Odczyt częstotliwości:

  Rozdzielczość markera: 1 Hz

  Dokładność markera: ± [(częstotliwość markera × dokładność) + 1% × RBW]

• Czas skanowania: 1 ms – 4000 s
• Tryby pracy: normalny, FFT
• Dokładność zakresu częstotliwości: ± [(0,25% × pasmo × liczba punktów) – 1]

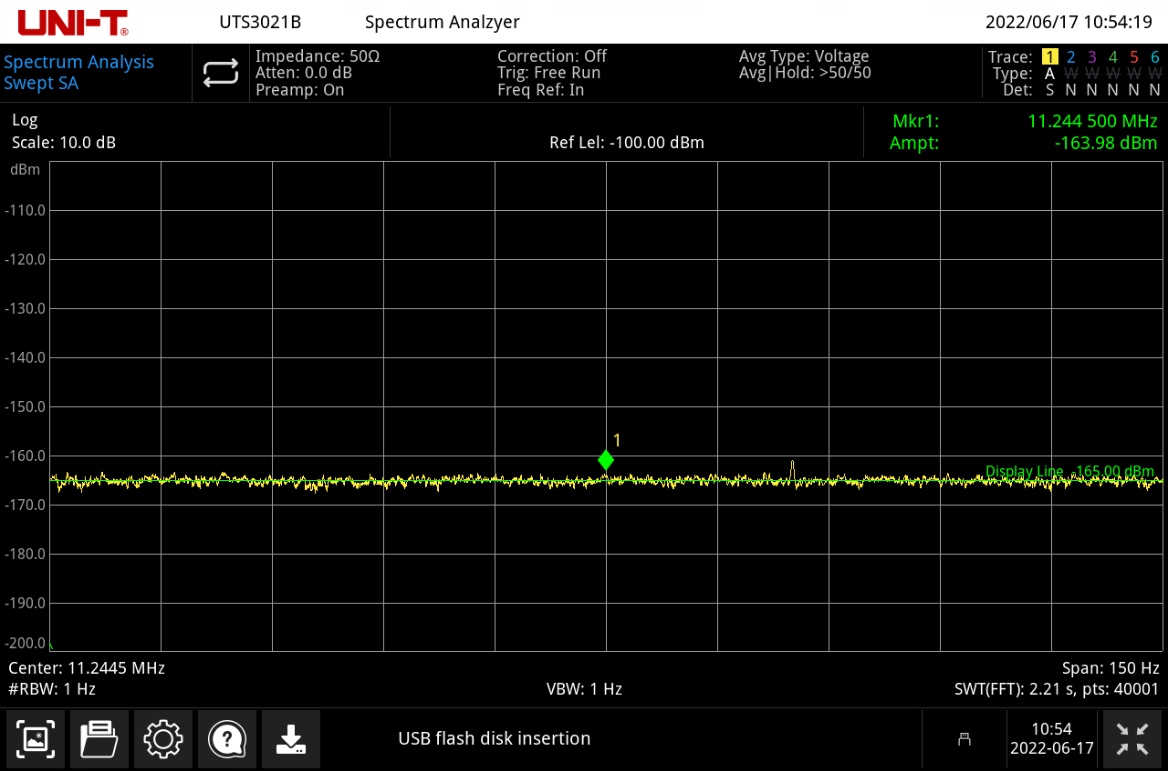

Doskonała czułość

Testy sygnałów słabych są często zakłócane przez własny poziom szumów analizatora widma. Seria UTS3000T+ osiąga DANL na poziomie -161 dBm, co pozwala skutecznie testować słabe sygnały.

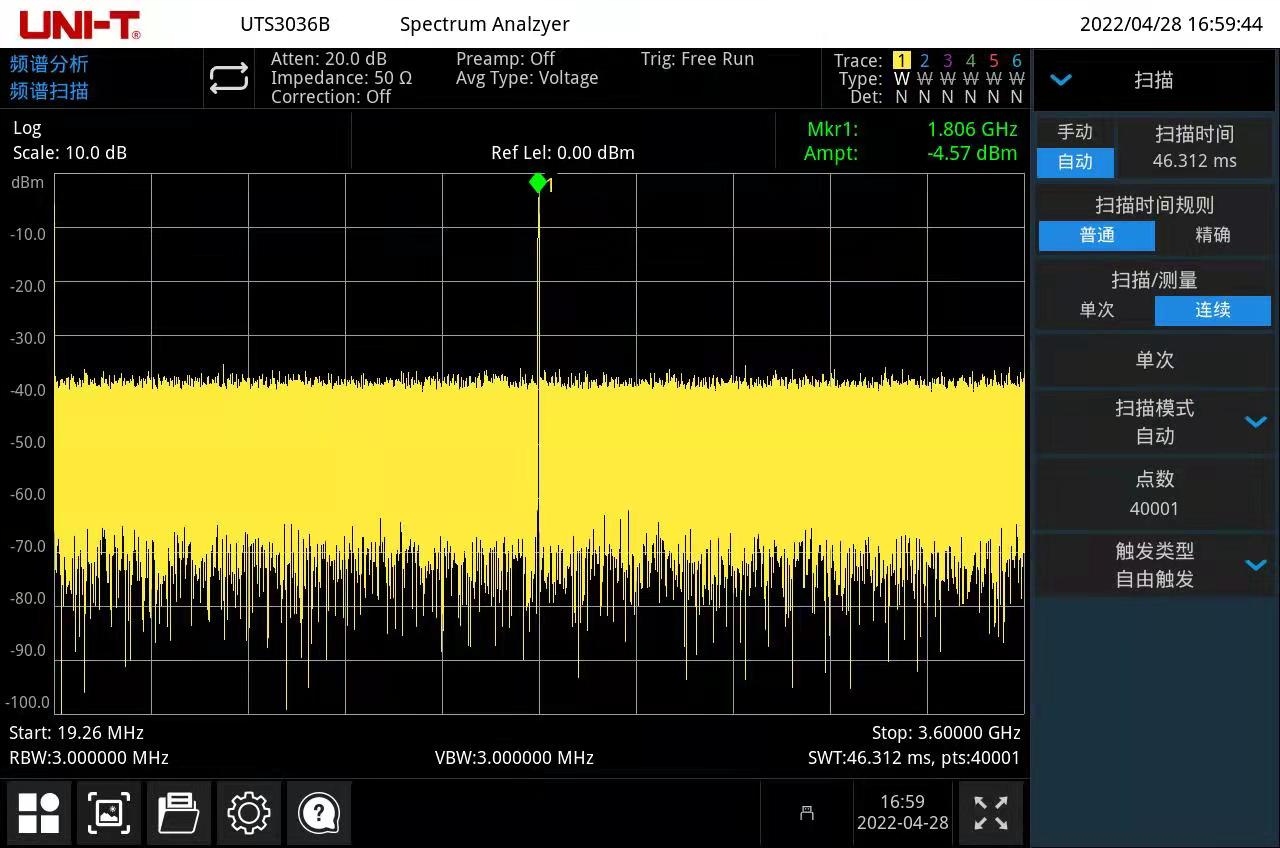

40 001 punktów pomiarowych

Seria UTS3000T+ oferuje do 40 001 punktów pomiarowych, zapewniając wyższą rozdzielczość częstotliwości i ułatwiając wykrywanie trudnych do zarejestrowania sygnałów.

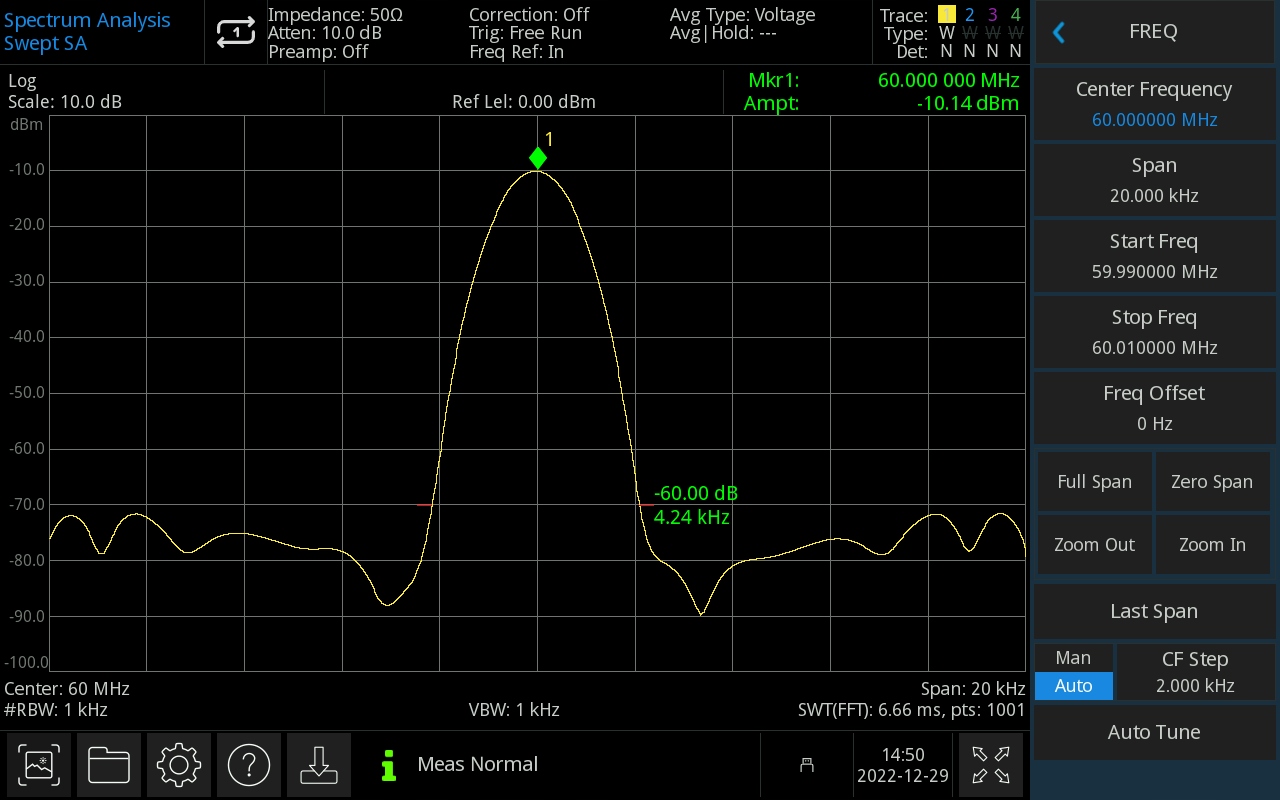

Doskonała selektywność

Zapewnia większą zdolność rozdzielania sygnałów o nierównych amplitudach w bliskim sąsiedztwie.

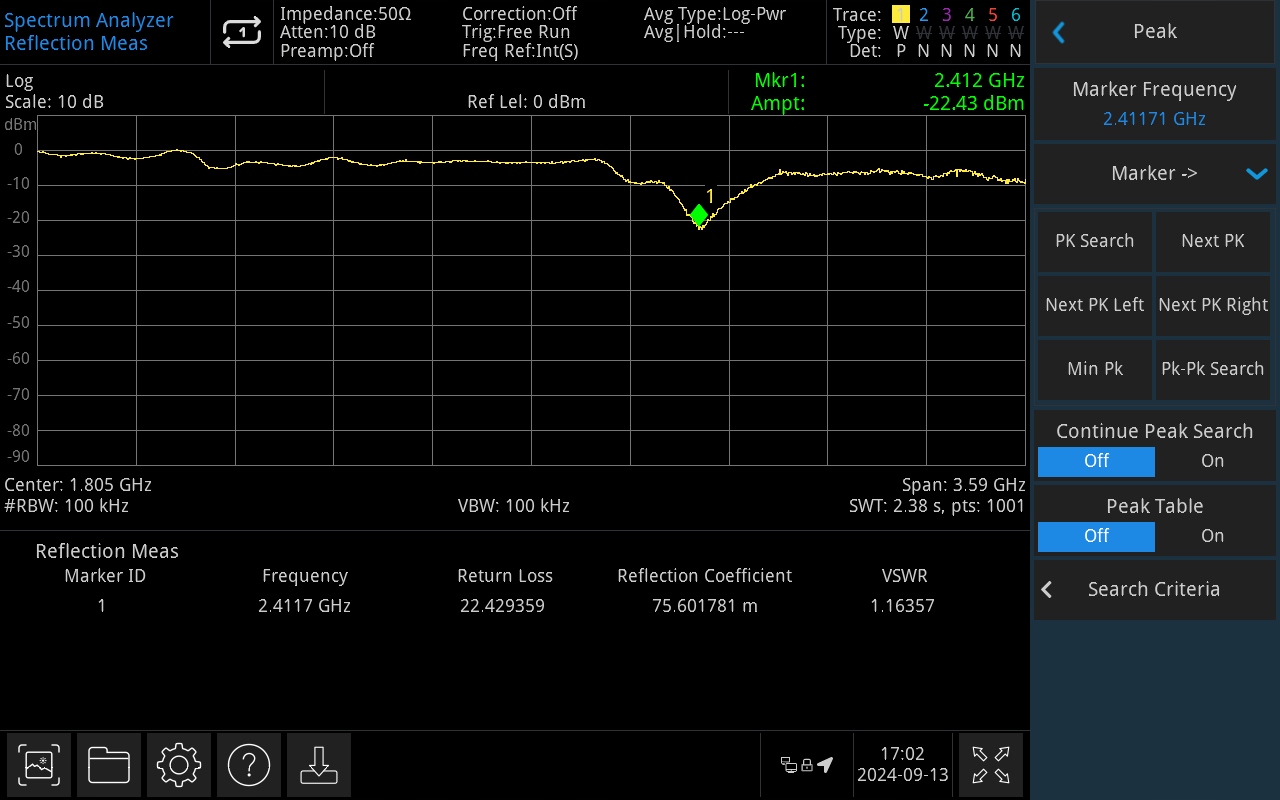

Pomiar odbicia

Przy użyciu akcesorium UT-RB60 można mierzyć VSWR i stratę odbiciową badanego urządzenia (DUT).

Zgodność EMI (pre-compliance)

Opcjonalne komponenty serii UTS3000T+, w połączeniu z sondami bliskiego pola, umożliwiają wykrywanie i poprawę defektów EMI na wczesnym etapie, skracając tym samym cykl rozwoju produktu.

Analiza demodulacji analogowej

Umożliwia demodulację i analizę sygnałów analogowych AM, FM i PM.
