Mean Well Zasilacz LED XLG‑200‑24A – 200W 24V IP67 Oryginalny, Zasilacz Impulsowy LED

Zasilacz impulsowy marki Mean Well o napięciu nominalnym 24V DC w modułowej obudowie z serii XLG spełnia najsurowsze normy i kryteria, dzięki czemu można go stosować do pracy w oświetlenia LED – zastosowania uliczne, architektoniczne, przemysłowe i inne aplikacje pracujące w trudnych warunkach środowiskowych.

Urządzenie wyposażono w funkcję aktywnej korekcji mocy (Active PFC).

Niewielkie wymiary pozwalają na montaż w trudno dostępnych miejscach oraz tam gdzie potrzebna jest minimalizacja zajmowanego miejsca. Zasilacz można zamontować na szynie DIN przy zastosowaniu specjalnych uchwytów.

Zasilacz chłodzony jest swobodnym przepływem powietrza, dzięki czemu jest wysoce bezawaryjny - to bardzo istotna cecha w przypadku gdy zasilacz pracuje nieprzerwanie. Temperatura pracy dla tego modelu wynosi od -40 do +90oC.

Ponadto zasilacz posiada zabezpieczenie przeciążeniowe 95-108% mocy nominalnej.

Główne cechy:

• Zasilacz stałonapięciowy z funkcją stałoprądową
• Produkt renomowanego producenta Mean Well
• Wbudowana aktywna funkcja korekcji mocy (Active PFC)
• Pobór mocy w trybie „stand by” < 0.5W
• Klasa szczelności IP67
• Chłodzenie swobodnym przepływem powietrza
• Szeroki zakres temperatury pracy
• Zabezpieczenia: Zwarciowe / Przeciążeniowe / Nadnapięciowe / Termiczne
• Wyjście prądowe ustawiane potencjometrem
• Testowane pod pełnym obciążeniem
• Wysoka sprawność, niezawodność oraz długa żywotność (>50000 godzin)

Specyfikacja techniczna:

Parametry wyjściowe:

• Napięcie wyjścia: 24V DC
• Prąd wyjściowy: 8.3A
• Zakres prądu wyjściowego: 4.15 – 8.3A
• Moc: 199.2W
• Zakłócenia i szumy: 240mV p-p
• Zakres napięcia wyjściowego: 16.8 – 24.0 DC
• Tolerancja napięcia wyjściowego: ±2%
• Stabilizacja od zmian sieci: ± 0,5%
• Stabilizacja od zmian obciążenia: ± 1%
• Czas ustalania/narastania/trzymania: 500ms/100ms/10ms

Parametry wejściowe:

• Zakres napięcia wejściowego: 100-305AC lub 142-431VAC
• Zakres częstotliwości: 47 – 63Hz
• Power Factor: PF≧0.97/115VAC, PF≧0.95/230VAC, PF≧0.92/277VAC przy pełnym obciążeniu
• Sprawność: 94%
• Prąd wejściowy: 1A (przy 230V AC)
• Max udar prądu: 65A (przy 230V AC)
• Prąd upływu: < 0.75mA (przy 277V AC)

Zabezpieczenia:

• Przed przeciążeniem: 95% – 108% maksymalnej mocy wyjściowej. Typ zabezpieczenia: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia.
• Nadnapięciowe: 27 – 34V. Typ zabezpieczenia: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia.
• Temperaturowe: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia.
• Przeciwzwarciowe: „tryb czkawki”; powrót po ustąpieniu zwarcia

Środowisko:

• Temperatura pracy: -40 do +90oC
• Wilgotność pracy: 20 – 95% (nieskondensowana)
• Temperatura i wilgotność składowania: -40 do +80oC, 10 – 95 RH
• Sprawność w funkcji temperatury: ± 0,03% / oC (0 – 60oC) na wyjściu
• Wibracje: 10 – 500Hz, 5G 12min/1 cykl, 72 min wzdłuż każdej osi X,Y,Z

Bezpieczeństwo:

• Standardy: UL8750(type”HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384;GB19510.1, GB19510.14;EAC TP TC 004; ,KC61347-1,KC61347-2-13 IS15885(Part2/Sec13)(for XLG-200I type only );J61347-1(H29), J61347-2-13(H29), NOM-058-SCFI-2017(except for Blank type);IP67 approved
• Napięcia próby izolacji: I/P-O/P: 3,75kV AC, I/P-FG: 2kV AC, O/P-FG: 1,5kV AC
• Rezystancja izolacji: I/P-O/P, I/P-FG, O/P-FG: 100MΩ / 500V DC
• EMI emitowane i przewodzone: EN55015,EN61000-3-2  Class C (@load50%) ;
• Harmoniczne: Zgodne z normą EN61000-3-2,3
• Odporność na EMS: Zgodne z normą EN61000-4-2,3,4,5,6,8,11, EN61547, light industry level

Inne:

• MTBF: min. 200.7 tysiąca godzin zgodnie z normą MIL-HDBK-217F (25oC)

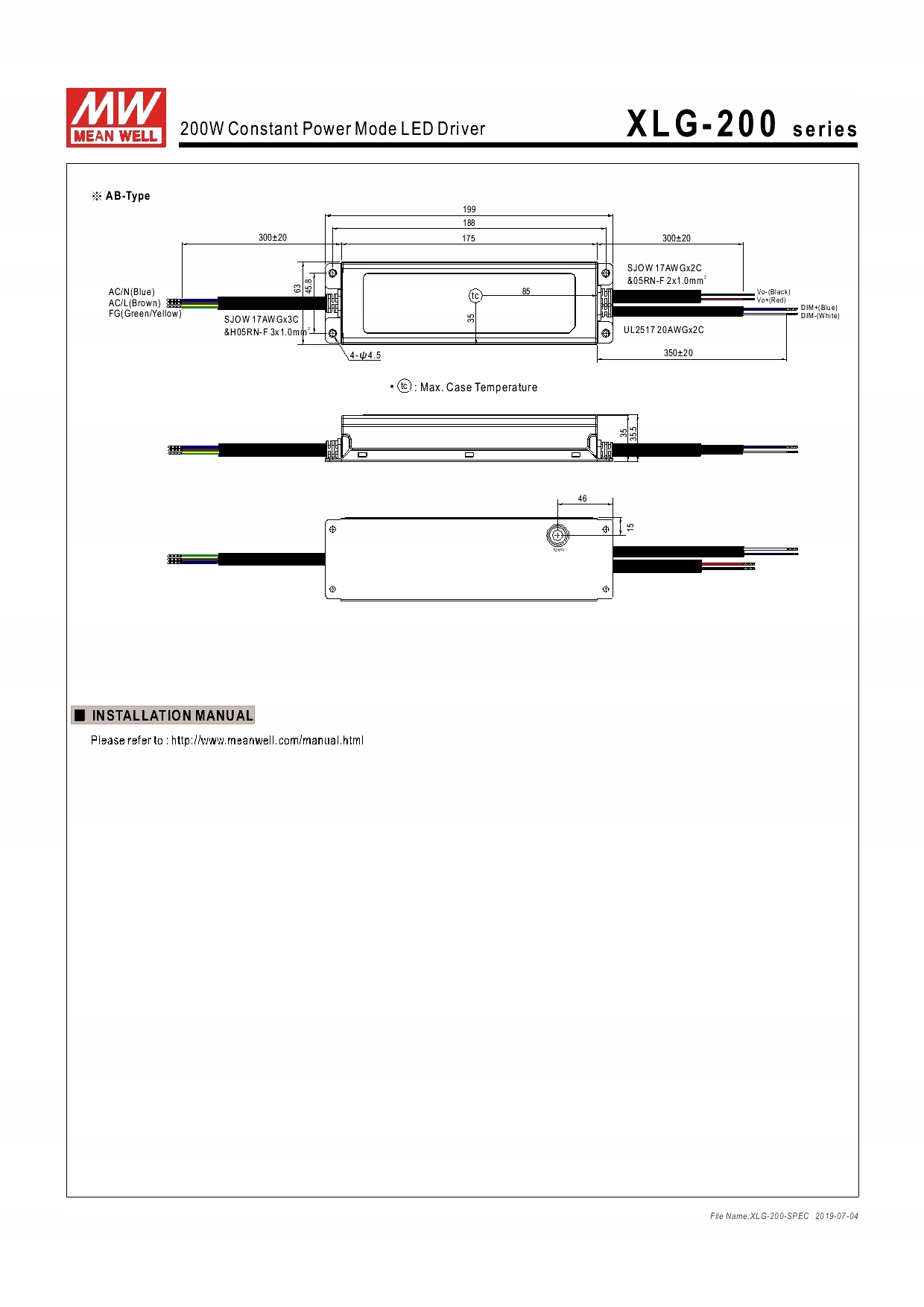

• Wymiary: 199 x 63 x 35,5 mm (długość x szerokość x wysokość)
• Waga: 0,85kg

1. Wszystkie parametry jeżeli nie zaznaczono inaczej wyznaczone są przy 230V AC zasilania, nominalnym obciążeniu, 25oC, 70% RH wilgotności.

2. Zakłócenia i szumy mierzone w paśmie 20MHz przy użyciu sondy (12 par skręconych przewodów) zakończonej kondensatorami 0.1uF i 47uF.

3. Jeżeli zasilacz jest rozważany jako urządzenie, które będzie instalowane wewnątrz końcowego wyrobu, wyrób ten powinien być przebadany ponownie (łącznie z wbudowanym zasilaczem) pod kątem spełnienia dyrektyw EMC.
