Состояние Новый
Счет-фактура Я выставляю счет-фактуру НДС
Бренд без бренда
Модель gtia2rgb
Количество 97 штук
GTIA2RGB – Adapter FPGA dla komputerów ATARI 8-bit XL/XE

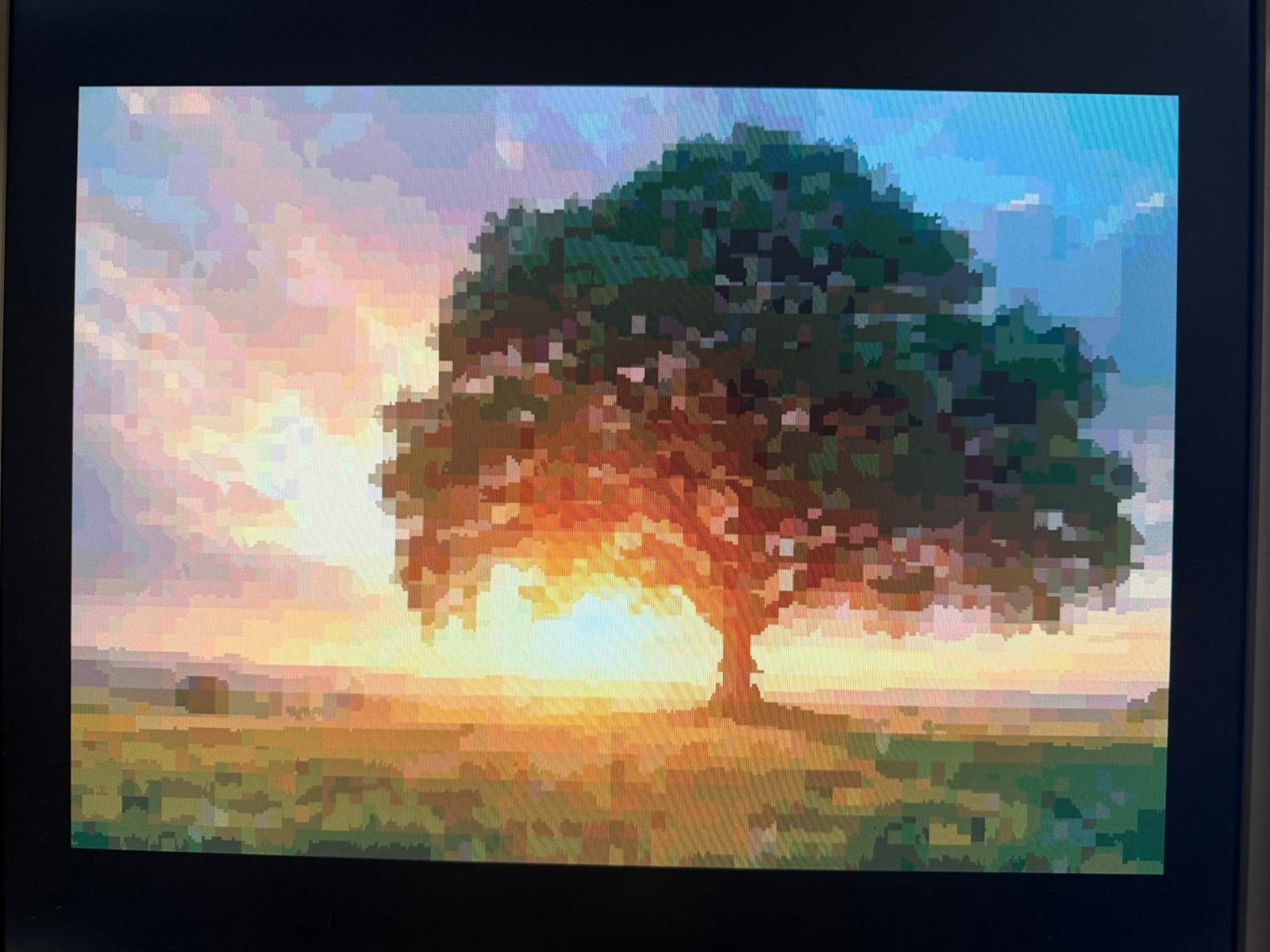

Marzysz o krystalicznie czystym obrazie RGB ze swojego klasycznego Atari? GTIA2RGB to nowoczesny adapter oparty na układzie FPGA, który montuje się bezpośrednio między oryginalnym chipem GTIA a płytą główną komputera. Dzięki niemu Twoje Atari zyska nie tylko nowe tryby graficzne, ale przede wszystkim ostry, czysty sygnał RGB — bez śnieżenia, bez szumów, bez kompromisów.
Urządzenie obsługuje dwa tryby wyjścia obrazu: 15 kHz (dla monitorów retro RGB i telewizorów ze złączem SCART) oraz 31 kHz (dla standardowych monitorów VGA- - tutaj mała uwaga: monitor musi umiec 50hz). Przełączanie między nimi odbywa się wygodnie za pomocą przełączników DIP na płytce.
Wbudowane menu OSD (wywoływane kombinacją klawiszy Start + Select + Option) pozwala na konfigurację ustawień, które są zapisywane w pamięci EEPROM — nie trzeba ich ustawiać za każdym razem od nowa. Miłym akcentem jest wbudowany buzzer, który sygnalizuje poprawne uruchomienie urządzenia po instalacji.
Aktualizacja firmware'u jest banalnie prosta — wystarczy zwykły kabel USB-C podłączony do komputera PC. Adapter ma wbudowany programator JTAG, więc nie potrzebujesz żadnego dodatkowego sprzętu. Układ FPGA to Gowin GW1N-2B, a przetwornik cyfrowo-analogowy pracuje w trybie 24-bitowym, co zapewnia wierną i bogatą paletę kolorów.

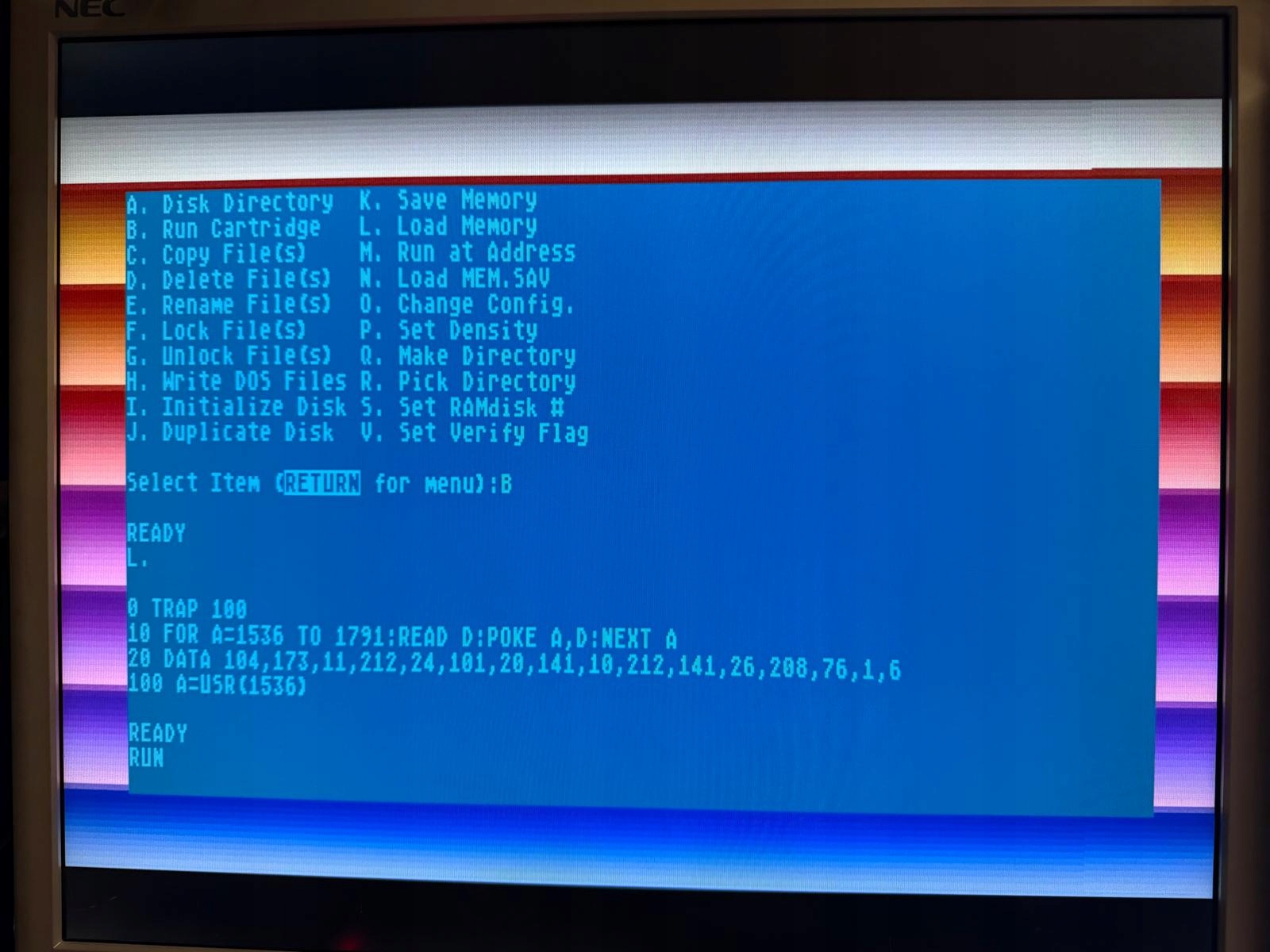

Płytka PCB w kolorze zielonym o grubości zaledwie 1 mm została zaprojektowana tak, aby zmieścić się nawet w ciasnych obudowach Atari 800XL czy 130XE. Dostępny jest również tryb 80 kolumn — szczegóły w zakładce z plikami na stronie producenta.
Koncowe uwagi:
INSTALACJA GTIA2RGB — krok po kroku
Przed rozpoczęciem: Upewnij się, że firmware adaptera jest zaktualizowany do najnowszej wersji. Urządzenia wysyłane są z firmware'em początkowym — warto go zaktualizować jeszcze przed montażem w komputerze.
Wariant 1 — GTIA przylutowana do płyty głównej: Wylutuj oryginalny układ GTIA z płyty głównej Atari, przylutuj w jego miejsce adapter GTIA2RGB, a następnie włóż oryginalny chip GTIA w górne złącze adaptera.
Wariant 2 — GTIA osadzona w podstawce (socket): Wyjmij oryginalny układ GTIA z podstawki. Ostrożnie zdejmij dolną podstawkę z adaptera (uważaj, żeby niczego nie uszkodzić!). Włóż adapter w podstawkę na płycie głównej Atari, a na wierzch adaptera osadź z powrotem oryginalny chip GTIA. Zwróć uwagę na limit wysokości — w niektórych obudowach może być ciasno.
Sprawdzenie poprawności montażu: Uruchom Atari normalnie i naciśnij kilka klawiszy. Jeśli usłyszysz sygnały dźwiękowe z wbudowanego buzzera i komputer działa prawidłowo — instalacja sprzętowa zakończona sukcesem!
Wybór trybu wyświetlania:
Podłączenie do monitora VGA (31 kHz): Adapter posiada 6-pinowe złącze, z którego sygnały łączymy z gniazdem VGA w następujący sposób: pin 1 (GND) do pinów masowych VGA (5, 6, 7, 8, 10 — nie podłączaj pinu 9!), pin 2 (RED) do VGA pin 1, pin 3 (GREEN) do VGA pin 2, pin 4 (BLUE) do VGA pin 3, pin 5 (HSYNC) do VGA pin 13, pin 6 (VSYNC) do VGA pin 14. Pin 1 na płytce adaptera oznaczony jest białym kwadratem.
Aktualizacja firmware'u FPGA: Podłącz kabel USB-C bezpośrednio do komputera PC (bez hubów USB!). Włącz Atari. System wykryje nowe urządzenie. Użyj oprogramowania Gowin Programmer zgodnie z instrukcją dostępną na stronie Lotharek. Zastosowany układ FPGA to GW1N-2B.
Ważne wskazówki przy flashowaniu:
