CYRKULATOR FERRYTOWY 140-174MHz 750W

Oferujemy Państwu moduł cyrkulatora ferrytowego przeznaczony do pracy w aparaturze radiokomunikacyjnej, pracującej w zakresie 140-174MHz

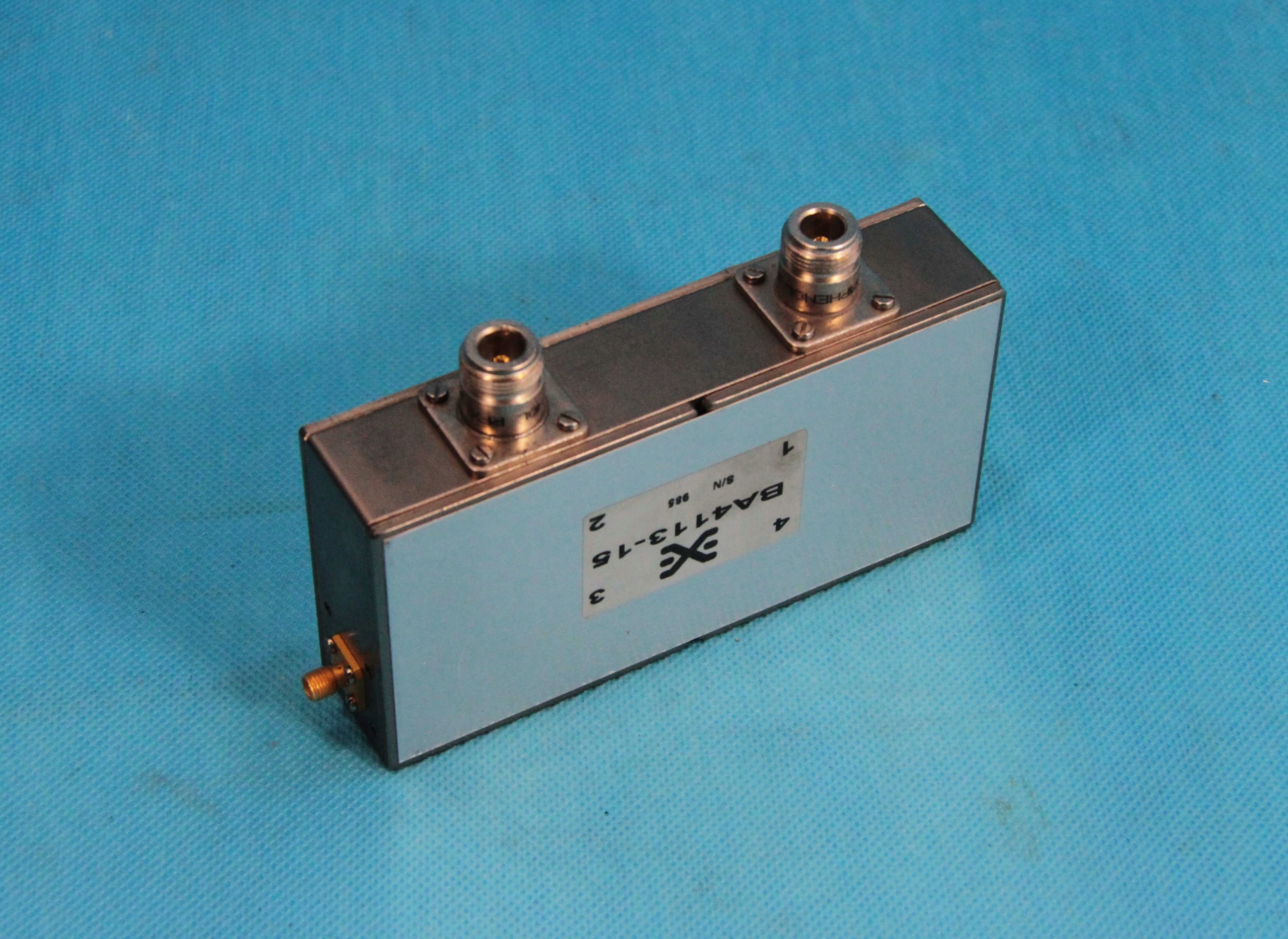

Podzespół jest typu BA4113-15, produkcji firmy Temex.

Urządzenie składa się z zestawu cyrkulatora oraz izolatora dużej mocy.

Izolator ma zabudowane obciążenie 50Ω 100W

Dane techniczne:

- zakres częstotliwości pracy 140-174MHz

- maksymalna moc średnia przenoszona 750W

- Maksymalna moc impulsowa 1,5kW

- standard złącz dla nadajnika typ N, dla odbiornika typ SMA

Podzespół dla prawidłowej pracy z mocami większymi niż 50W powinien być przykręcony do radiatora o powierzchni czynnej powyżej 500 cm2

Parametry tłumienia cyrkulatora oraz karta katalogowa na skanie.

Wersja z karty katalogowej jest to wersja mniejszej mocy na zakresy cywilne.

Oferowane urządzenie świetnie nadaje się do pracy w paśmie 145MHz, rewelacyjnie zabezpiecza nadajnik oraz tor odbiorczy.

Chroni przed krótkimi zakłóceniami impedancji toru nadawczego takimi jak wyładowania-iskrzenie.

Wymiary dł. 15 cm, wys. 9 cm, grubość 3,3 cm

Oferowany podzespół jest sprawny, został wyprodukowany dla wojska.

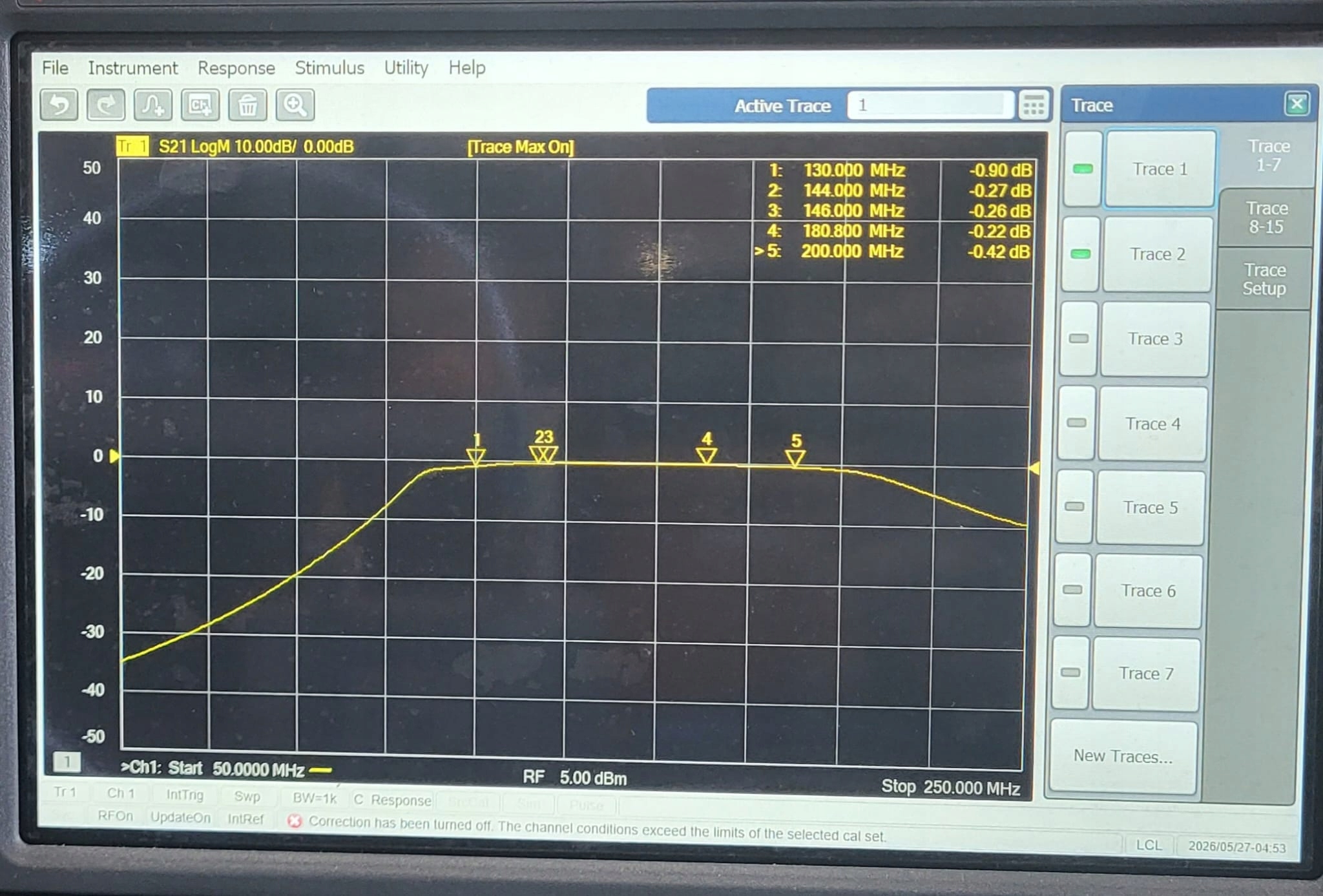

Wykres nr 1 - Izolacja nadajnik do odbiornika

Wykres nr 2 - Izolacja

Wykres nr 3 - Transmisja nadajnika do anteny

Wykres nr 4 - Transmisja antena do odbiornika
