ZASILACZ LED 24V 300W 12.5A

Zasilacz LED 24VDC, 12.5A, 300W

✅ szybkozłączki

✅ ze ściemnianiem

✅ soft start

Opis produktu

Planujesz oświetlenie LED w kuchni, salonie, sypialni lub witrynie sklepowej? A może chcesz odświeżyć istniejącą instalację i zyskać możliwość regulacji jasności bez kupowania dodatkowego ściemniacza?

Zasilacz LED 24VDC 300W model ES-300W-24V to nowoczesne, kompaktowe urządzenie zasilające, które łączy w sobie trzy kluczowe funkcje:

• stabilne zasilanie taśm LED,
• wbudowane ściemnianie na 4 poziomach jasności
• funkcję łagodnego rozruchu (softstart)

Wszystko to w jednym, niewielkim urządzeniu.

Dzięki zastosowaniu szybkozłączek (złączek dźwigniowych) zarówno po stronie wejścia 230VAC, jak i wyjścia 24VDC, podłączenie i ewentualna wymiana zasilacza zajmuje dosłownie chwilę. Koniec z przykręcaniem przewodów śrubokrętem. Wystarczy wcisnąć przewód w odpowiednie gniazdo i gotowe.

Zasilacz sprawdzi się wszędzie tam, gdzie potrzebujesz niezawodnego źródła napięcia 24VDC: taśmy LED, oświetlenie meblowe, podświetlenie sufitów podwieszanych, oświetlenie witryn, reklam świetlnych, oświetlenie schodów czy mebli łazienkowych.

Zalety zasilacza i możliwości zastosowania

Szybkozłączki: montaż i wymiana w kilka sekund

Zasilacz wyposażony jest w kolorowe złączki wciskane po obu stronach obudowy:

Strona wejściowa (230V): trzy złączki: L (faza, brązowa), N (zero, niebieska), PE (uziemienie, żółta)

Strona wyjściowa (24V): dwie podwójne złączki: V+ (czerwona) i V- (czarna)

Aby podłączyć przewód, wystarczy wcisnąć dźwignię złączki i wsunąć odizolowany przewód. Aby odłączyć, naciskasz dźwignię i wyjmujesz kabel. Bez narzędzi, bez śrubokręta, bez straty czasu.

Masz już zasilacz LED, ale bez funkcji ściemniania? Dzięki szybkozłączkom wymiana na nasz zasilacz to kwestia kilku minut. Odłączasz stary, podłączasz nowy i od razu zyskujesz regulację jasności oraz softstart. Nie musisz przerabiać całej instalacji ani dokupywać osobnego ściemniacza.

Wbudowane ściemnianie: 4 poziomy jasności

Na obudowie zasilacza znajduje się panel INTELLIGENT CONTROL z przełącznikami typu DIP switch. Za ich pomocą ustawisz jeden z czterech poziomów jasności:

Ustawienie: Jasność

• Pozycja 1: 100%
• Pozycja 2: 75%
• Pozycja 3: 50%
• Pozycja 4: 25%

To oznacza, że nie musisz kupować dodatkowego ściemniacza ani sterownika do taśm LED. Regulacja jasności jest wbudowana w zasilacz. Wystarczy ustawić odpowiedni przełącznik DIP i cieszyć się wybranym poziomem oświetlenia.

Chcesz pełną jasność w kuchni podczas gotowania? Ustaw 100%. Wieczorny relaks w salonie? Wybierz 25% lub 50%. Zmiana ustawienia jest prosta i nie wymaga żadnych dodatkowych urządzeń.

Softstart: ochrona taśm LED i dłuższa żywotność

Funkcja łagodnego rozruchu (Slow Start) sprawia, że po włączeniu zasilania napięcie narasta stopniowo, a nie skokowo. Dzięki temu:

• taśmy LED nie otrzymują nagłego uderzenia prądu przy włączeniu,
• diody LED nie migają w momencie startu,
• cała instalacja pracuje stabilniej i żywotność taśm się wydłuża.

Funkcję softstart włączasz lub wyłączasz osobnym przełącznikiem DIP na panelu INTELLIGENT CONTROL.

Kompaktowa budowa i skuteczne chłodzenie

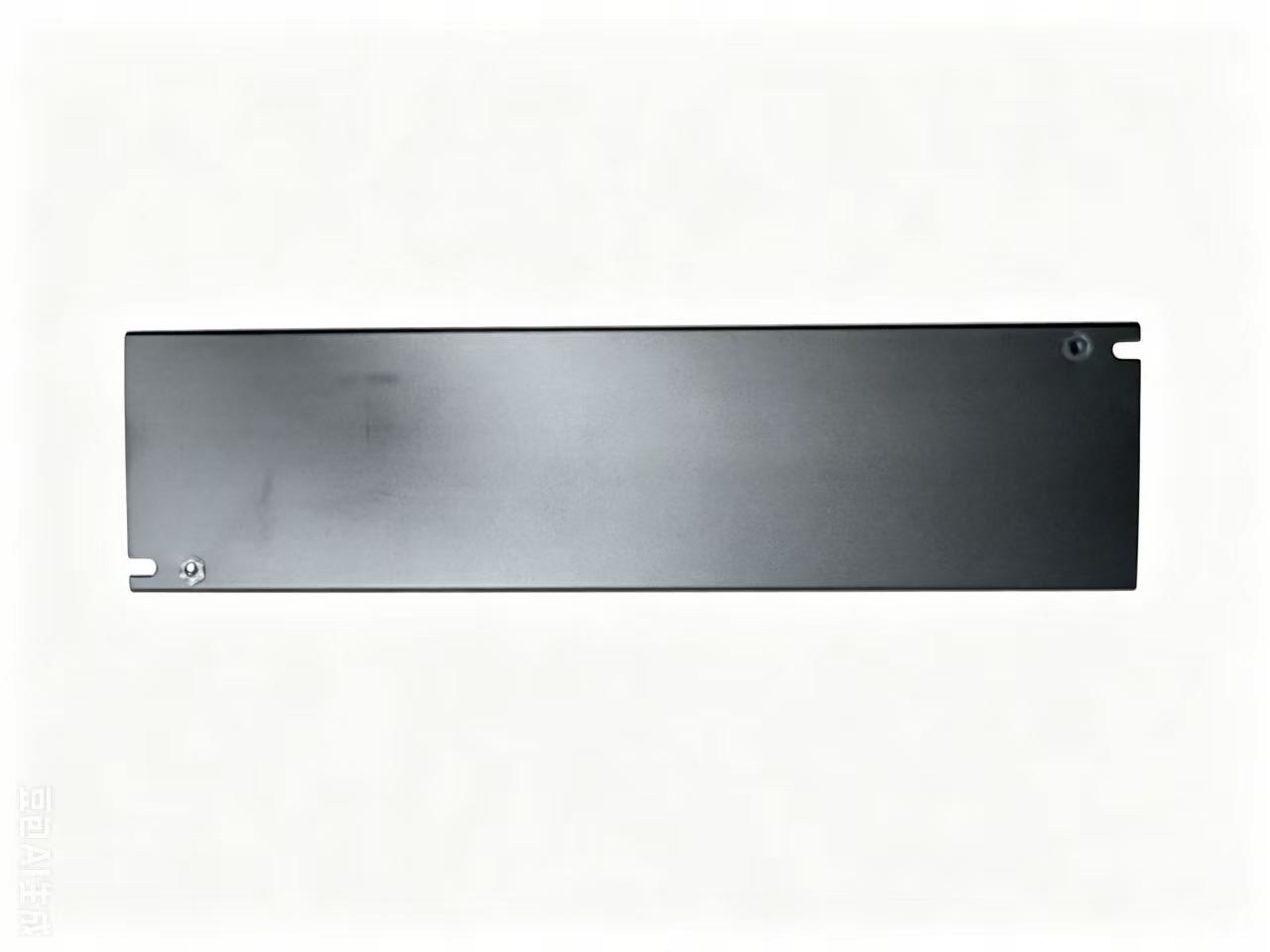

Zasilacz ma smukłą, aluminiową obudowę, która łatwo zmieści się w profilu LED, za meblami, w suficie podwieszanym lub w szafce instalacyjnej. Otwory wentylacyjne w obudowie zapewniają sprawne odprowadzanie ciepła, co przekłada się na stabilną i bezawaryjną pracę nawet przez wiele godzin.

Podłączenie zasilacza

Schemat podłączenia

Strona wejściowa (230V AC): podłącz przewody zasilające do odpowiednich szybkozłączek:

• N (przewód neutralny) — złączka niebieska
• L (faza) — złączka brązowa
• PE (uziemienie/ochronny) — złączka żółta

Strona wyjściowa (24V DC): podłącz przewody prowadzące do taśm LED:

• V+ (biegun dodatni) — złączki czerwone
• V- (biegun ujemny) — złączki czarne

Aby podłączyć przewód: otwórz kolorową dźwignię szybkozłączki, wsuń odizolowany przewód (7 ~ 10 mm) i zamknij dźwignię. Przewód zostanie pewnie zablokowany.

Ustawienia DIP switch (panel INTELLIGENT CONTROL)

Na bocznej ścianie zasilacza znajduje się panel z przełącznikami DIP:

• Przełączniki 1-2: ustawiają poziom jasności (100%, 75%, 50%, 25%). Aktywny jest zawsze jeden wybrany poziom.
• Przełącznik Slow Start: ustawia łagodny rozruch. Pozycja ON oznacza włączony softstart, pozycja OFF oznacza wyłączony.

⚠️ Ważne ostrzeżenia

Podłączenia zasilacza do sieci 230V może dokonywać wyłącznie wykwalifikowany elektryk posiadający odpowiednie uprawnienia.

• Przed rozpoczęciem montażu lub jakichkolwiek prac przy zasilaczu bezwzględnie odłącz napięcie w obwodzie.
• Nigdy nie podłączaj zasilacza pod napięciem.
• Nie otwieraj obudowy zasilacza. Wewnątrz nie ma elementów przeznaczonych do samodzielnej naprawy.
• Zasilacz przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń.
• Nie zakrywaj otworów wentylacyjnych, aby zapewnić prawidłowe odprowadzanie ciepła.
• Upewnij się, że całkowita moc podłączonych taśm LED nie przekracza 300W.
• Stosuj przewody o odpowiednim przekroju, dostosowanym do obciążenia.
