HackRF One R10 SDR 1MHz-6GHz Open Source

HamGeek HackRF One R10 to wszechstronne i profesjonalne urządzenie peryferyjne typu Software Defined Radio, zaprojektowane do nadawania i odbierania sygnałów radiowych w niespotykanie szerokim zakresie częstotliwości od 1 MHz do 6 GHz. Urządzenie to jest platformą sprzętową o otwartym kodzie źródłowym, która powstała, aby umożliwić inżynierom, badaczom cyberbezpieczeństwa oraz radioamatorom testowanie, rozwój i implementację nowoczesnych technologii radiowych nowej generacji. HackRF One pracuje w trybie półdupleksowym i jest w stanie przetwarzać sygnał z potężną prędkością do 20 milionów próbek na sekundę, co czyni go niezwykle wydajnym narzędziem laboratoryjnym mogącym pracować jako standardowe urządzenie USB lub sprzęt zaprogramowany do pracy w pełni autonomicznej.

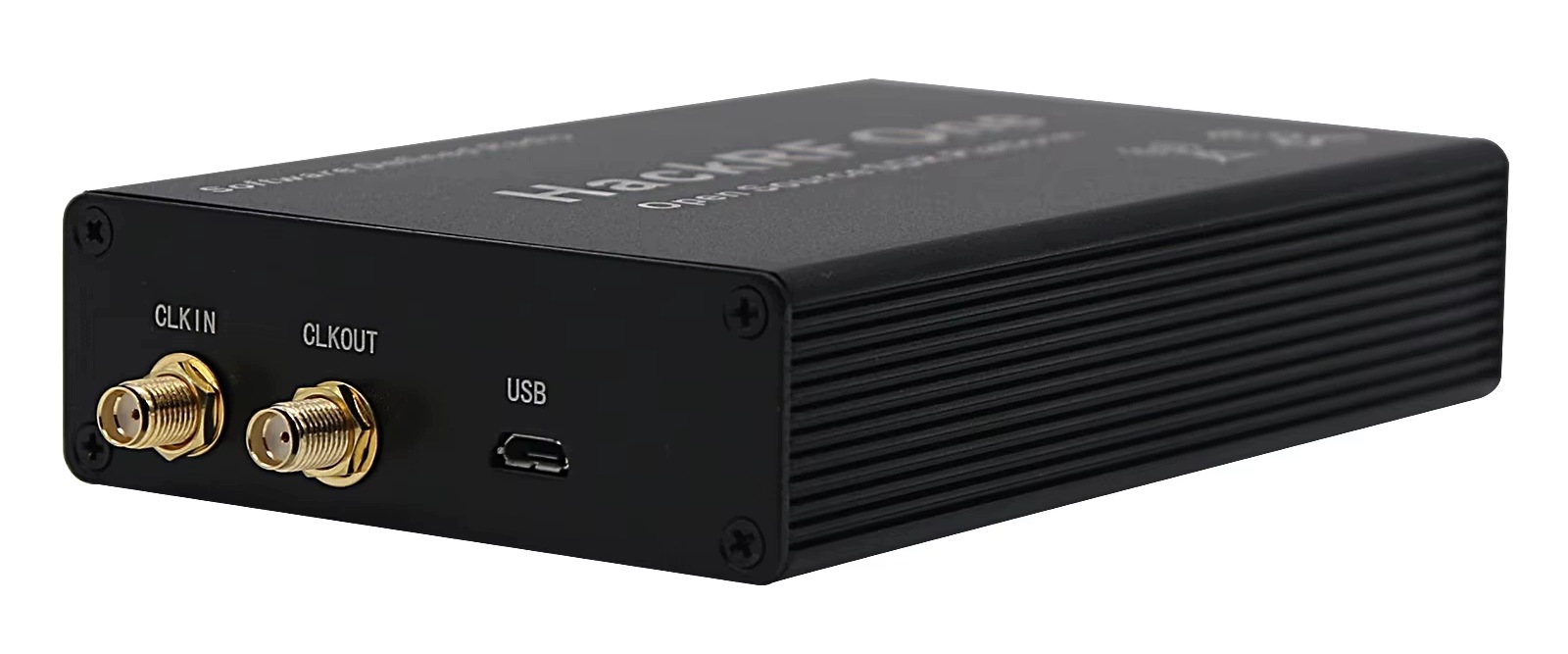

Model R10 wyróżnia się ulepszoną konstrukcją – został zamknięty w wytrzymałej obudowie ze stopu aluminium i wyposażony we wbudowaną osłonę ekranującą, która znacząco redukuje wpływ zewnętrznych zakłóceń elektromagnetycznych na pomiary. Na panelach zewnętrznych umiejscowiono szereg interfejsów: wysokiej jakości żeńskie złącze antenowe SMA, wejście i wyjście zegara żeńskiego SMA służące do precyzyjnej synchronizacji kaskadowej, a także diodowe wskaźniki statusu. Programowanie i obsługa płyty są ułatwione dzięki dedykowanym przyciskom oraz wewnętrznym złączom pinowym pozwalającym na dalszą rozbudowę elektroniki. Platforma cechuje się w pełni konfigurowalnym wzmocnieniem toru odbiorczego RX i nadawczego TX, cyfrowym filtrem pasma podstawowego oraz możliwością programowego podania zasilania bezpośrednio na port antenowy dla aktywnych wzmacniaczy. System domyślnie wykorzystuje najnowsze oprogramowanie sprzętowe Mayhem V2.0.2 i oferuje pełną integrację ze środowiskami analitycznymi takimi jak GNU Radio czy SDR#.

Pełna specyfikacja i możliwości:

- Marka: HamGeek

- Model: HackRF One R10

- Zakres częstotliwość od 1 MHz do 6 GHz

- Tryb komunikacji: Transceiver półdupleksowy

- Wydajność próbkowania do 20 milionów próbek na sekundę

- Rozdzielczość cyfrowa: próbki kwadratury 8-bitowej

- Zgodność z GNU Radio, SDR#, GQRX i wieloma innymi

- Wzmocnienie sygnału RX i TX: konfigurowalne z poziomu oprogramowania

- Programowalny filtr pasma podstawowego

- Sterowana programowo moc portu antenowego

- Port antenowy: gniazdo żeńskie SMA impedancja 50 Ω

- Interfejs synchronizacji: wejście i wyjście zegara sprzętowego

- Wygodne, fizyczne przyciski do programowania RESET oraz DFU

- Posiada wewnętrzne złącza pinowe do rozbudowy modułowej

- Szybki port Micro USB 2.0 High Speed

- Całkowicie zasilany przez port USB z komputera lub powerbanku

- Open Source Hardware

- Wytrzymała, masywna obudowa ze stopu aluminium z wewnętrzną osłoną ekranującą

- Wersja Firmware: aktualne oprogramowanie to domyślnie najnowszy system Mayhem V2.0.2

- Po podłączeniu rozszerzenia PortaPack H2M oraz sformatowanej (FAT32) karty MicroSD (>1GB) umożliwia m.in. korzystanie z mapy świata oraz sprzętowego symulatora GPS

- W zestawie zewnętrzny, dedykowany moduł zegara RTC HackRF TCXO (0.1 PPM)

- Zastosowanie: Sieci GSM, LTE, Wi-Fi, Bluetooth, protokoły IoT, nasłuch pasm lotniczych, amatorskich, morskich, analiza sygnałów kluczyków samochodowych itp.

- Wymiary: ok. 120 mm x 80 mm x 30 mm

- Waga brutto zestawu: 0,55 kg

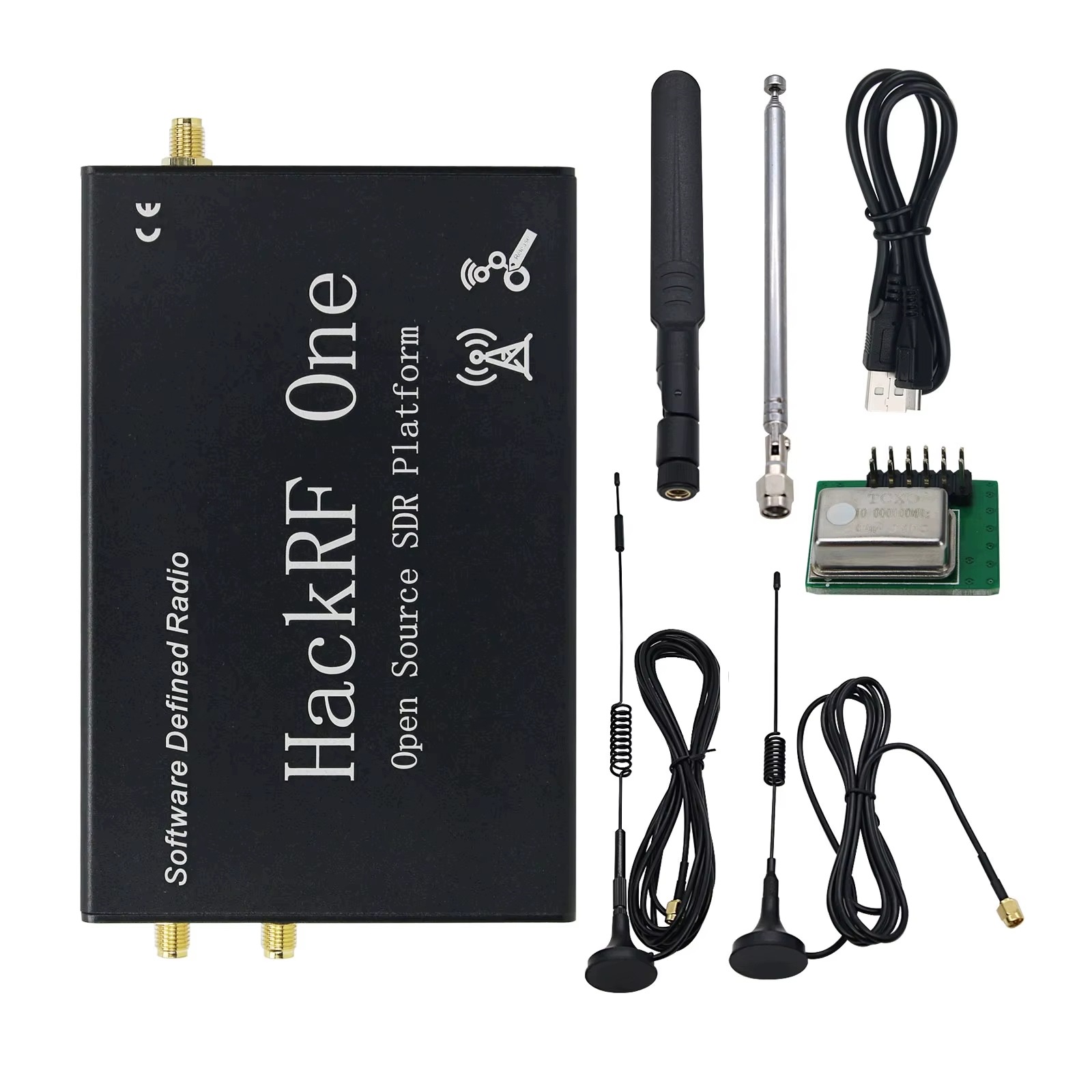

Zestaw zawiera:

• 1 x Płyta rozwojowa HamGeek HackRF One SDR
• 1 X Zestaw Anten
• 1 x Moduł zegara HackRF TCXO
• 1 x Kabel zasilający i transmisyjny Micro USB
• 1 x Oryginalne opakowanie
