ДРАЙВЕР SOFT START – МЯГКИЙ СПЛАВ

.

Драйвер обеспечивает плавное освещение освещения и плавное падение методом ШИМ. Может управлять как типичный лампами накаливания с лампой (обычные , галогеновые), так и с планками СВЕТОДИОДОВ от 12/24В постоянного тока. Не может быть подключать а СВЕТОДИОДНЫХ ламп, поскольку, как правило, не допускают их регулировку яркости методом ШИМ. Освещение может быть питание 10-28VDC (типично 12VDC или 24VDC) с максимальным потреблением тока 5A.

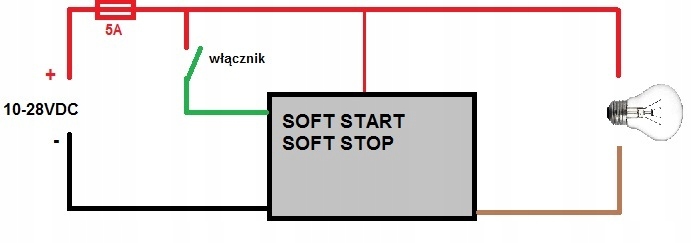

Типичные подключение-показывает схема ниже. Управление от минус образом plus освещения (лампа/ СВЕТОДИОДНАЯ лента) подключаем на постоянной основе для питания ПОСТОЯННОГО тока так же, как и плюс самого драйвера. Обязательно следует применить виден предохранитель 5А.

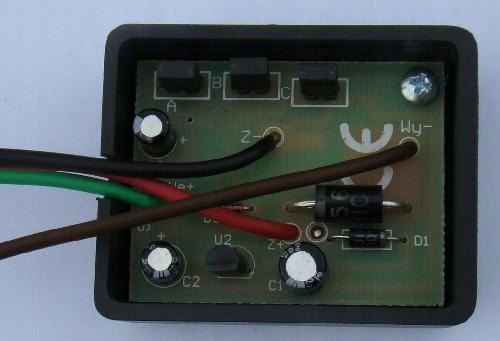

Подключение проводов:

• красный для питания контроллера, то есть плюс 10 до 28VDC.
• черный-это масса питания
• зеленый-это кабель управления
• коричневый-это выход для освещения (со стороны веса)

Принцип действия прост. Контроллер после включения питания (зеленый провод не подключенный на выходе имеет 0% мощности, то есть освещение выключены. После боя на постоянной основе зеленого к плюсу питания ( от 10 до 28VDC относительно массы) начинает увеличивать заполнение ШИМ, т. е. освещение загорается в полную мощность (100%). Освещение будет так долго включен на 100%, как долго будет зеленый компактный для питания. После размыкания кабо-происходит плавное гашение освещения, то есть от 100% до 0%. В этом приложении у нас так как плавное осветление (SOFT ПУСК), как плавное появление и исчезновение (SOFT-STOP),

.

Однако, если мы хотим иметь только жидкие осветление и само тушение сделать немедленно – необходимо замкнуть зеленый красный (плюс питания) и управлять целым путем включения питания 10-28VDC. В таком случае после включения питания происходит плавное осветление, а после выключения питания следует немедленное выключая освещения.

.

Управление зеленым может быть через ручной выключатель или автоматику, например, таймер. В качестве приемника можно использовать традиционные или галогенные лампы, СВЕТОДИОДНАЯ лента или LED (с последовательным резистором на нашу напряжение питания). В целом можноподключайте освещение, которое может управляться ШИМ с параметрами, как показано ниже в данных технические.

Рядом пример использования ТАЙМЕРА питается от того же напряжения, что, например, освещение 12 в постоянного тока.

.

Таймер должен иметь реле, замыкающий контакт без напряжения (можно использовать внешнее реле). Устанавливаем в нем время включения, например, 9:00 и исключения, например, 20:00. В этом примере в 9:00 таймер включит (через реле), питание драйвера (и зеленый провод к плюсу питания) так начнется плавное осветление. И дальше будет все время светить на 100% до 20:00 где произойдет мгновенное отключение освещения.

.

Jeśli chcemy by o godzinie np. 20:00 oświetlenie nie wyłączyło się gwałtownie tylko zaczęło płynnie zmniejszać jasność do 0% należy podłączyć timer jak na przykładzie poniżej. Wtedy mamy efekt świtu i zmierzchu.

Czas rozjaśniania i gaszenia oświetlenia może być wybrany przez użytkownika. Zawsze czas gaszenia będzie taki sam jak rozjaśniania i możliwy jest wybór 8 czasów za pomocą 3 zworek: 0,5 sekundy, 1 sek, 2 sek, 6 sek, 1 minuta, 30 min, 60 min, 90min.

Jeśli w trakcie rozjaśniania gdy oświetlenie nie dojdzie jeszcze do 100% (tylko np. do 50%) jasności przewód zielony zostanie rozłączony to rozpocznie się płynne wygaszanie od aktualnej wartości (czyli w tym przykładzie od 50% do 0%) tak długo jak przewód zielony będzie rozłączony.

.

Stosując 3 takie moduły można sterować jasnością taśmy LED RGB (wspólny plus) czyli po jednym module na każdy kolor świecenia.

.

Sterownik montować w miejscu suchym i w chłodnym. Jako odbiornik oczywiście można podłączyć inne urządzenie np. silnik DC, grzałkę itp. które tylko akceptują sterowanie PWM wg danych technicznych i pobierają maksymalnie 5A.

Технические характеристики:

• питание модуля от 10 до 28 в постоянного ТОКА
• управляющий вход (зеленый провод) 10 28VDC относительно массы (черный провод)
• максимальный потребляемый ток приемник 5A
• потребляемый ток одного контроллера до 5ма
• метод управления яркостью : PWM 256 шагов, примерно 2,3 кгц
• выход типа mosfet открыт дрен
• рабочая температура 0 до 35
• размеры контроллера 41*51 мм ( без „ушей”) толщина Двадцать один

.

Драйвер на заводе новый,
