Nakładka ARPI600 do Raspberry Pi

Moduł rozszerzający w formie nakładki do złącz GPIO minikomputera Raspberry Pi A+, B+ lub 2B. Pozwala na podłączenie Shieldów Arduino do modułów Raspberry. Dodatkowo układ posiada zamontowany: zegar RTC, przetwornik A/C (11-kanałowy, 10-bitowy), interfejs XBee, interfejs UART, itp.

• Wbudowane złącza pozwalają na podłączenie nakładek z serii Arduino Shield
• Złącze XBee do podłączenia modułów XBee
• Zamontowany konwerter USB - UART CP2102 pozwala na transmisję danych z komputerem poprzez wirtualny port szeregowy COM
• Przetwornik analogowo-cyfrowy TLC1543 wyposażony w 11 kanałów o rozdzielczości 10 bitów z prędkością próbkowania 38 kSps (6 kanałów dla interfejsu Arduino, 5 kanałów dla dodatkowych czujników)
• Zegar czasu rzeczywistego PCF856 z gniazdem na baterię CR1220 (brak baterii w zestawie)

Dodatkowe informacje Wiki: http://www.waveshare.com/wiki/ARPI600

W zestawie

• Moduł ARPI600 x 1
• USB type A plug to mini-B plug cable x 1
• Elementy montażowe

1. Arduino connector : for connecting Arduino shields
2. ICSP interface : Arduino ICSP
3. XBee connector : for connecting XBee communication modules
4. Sensor interface : for connecting sensors
5. Raspberry Pi connector : for connecting Raspberry Pi
6. USB TO UART
7. TLC1543 : AD converter
8. PCF8563 : RTC
9. CP2102
10. 32.768KHz crystal : for RTC
11. Power indicator
12. XBee state LED
13. XBee and Arduino interface RESET button
14. XBee EASYLINK button
15. RTC battery holder : for CR1220 button battery
16. TLC1543 reference voltage configuration jumper
17. RTC jumper
18. UART jumper
19. Arduino AD selection jumper
20. Arduino I2C selection jumper
21. Arduino SPI selection jumper

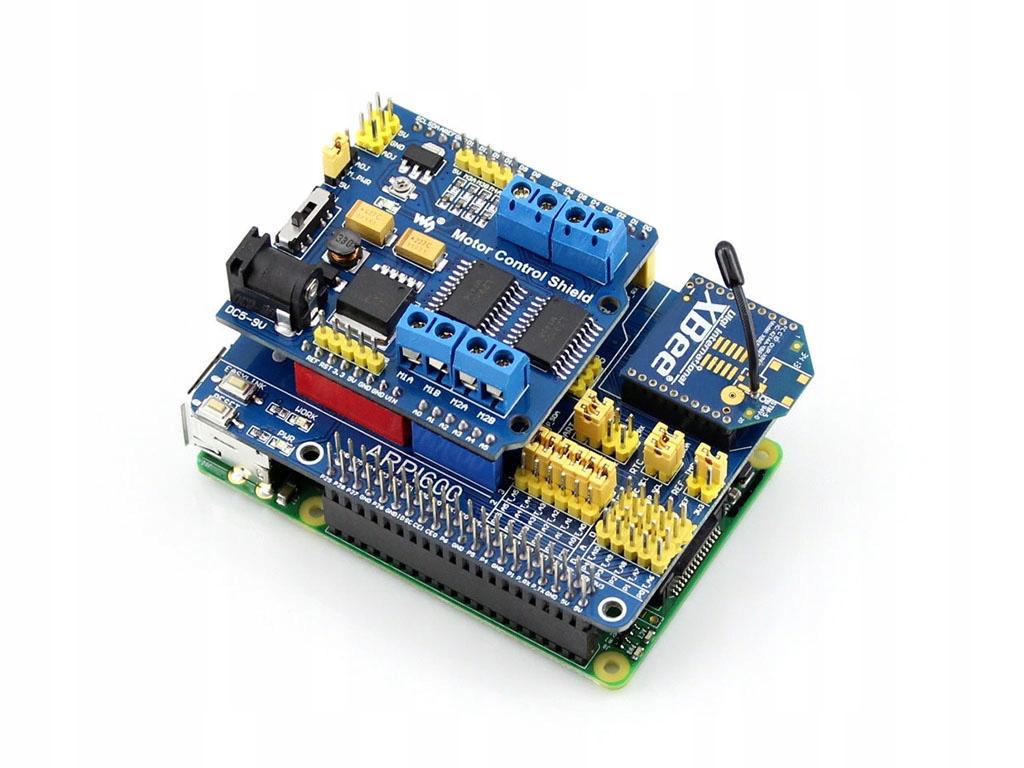

Дополнительные модули видимые на фотографиях, не входит в состав продаваемого комплекта, их можно приобрести на остальных наших аукционах

UART jumper

• when connecting P_RX and CP_TX, P_TX and CP_RX respectively, USB TO UART is connected to Raspberry Pi serial port
• when connecting XB_RX and CP_TX, XB_TX and CP_RX respectively, USB TO UART is connected to XBee serial port
• when connecting XB_RX and P_TX, XB_TX and P_RX respectively, Raspberry Pi serial port is connected to XBee serial port

Arduino AD selection jumper

• short 2 and 3 : Arduino A0-A5 as AD input
• short 1 and 2 : Arduino A0-A5 as digital control

Arduino I2C selection jumper

• short the jumper : Arduino A4-A5 as I2C control (the A4-A5 of Arduino AD selection jumper should be opened)

Arduino SPI selection jumper

• short 1 and 2 : Arduino D11-D13 as SPI control (default)
• short 2 and 3 : Arduino D11-D13 as digital control
