BIAS TEE

Oferuję Państwu profesjonalny moduł Biastee przeznaczony do oddzielania napięć stałych od napięć wysokiej częstotliwości w linii koncentrycznej, a także do zabezpieczania linii koncentrycznej przed wyładowaniami i przepięciami.

Moduł był wykorzystywany w wojskowej aparaturze radiowej pracującej w zakresie 800MHz do 2GHz.

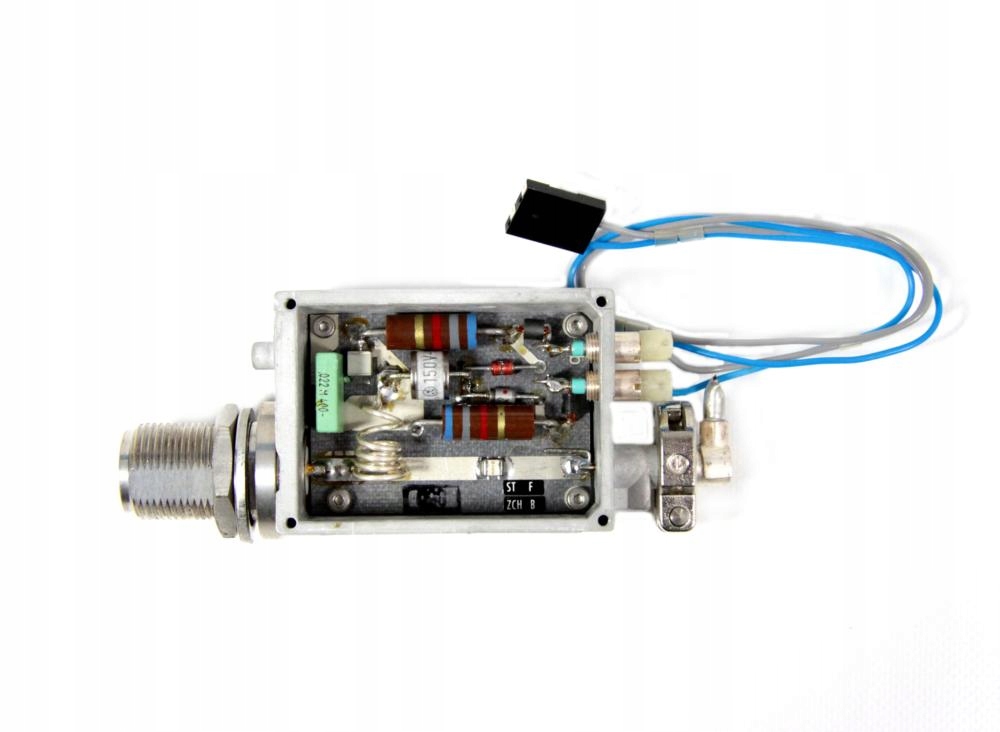

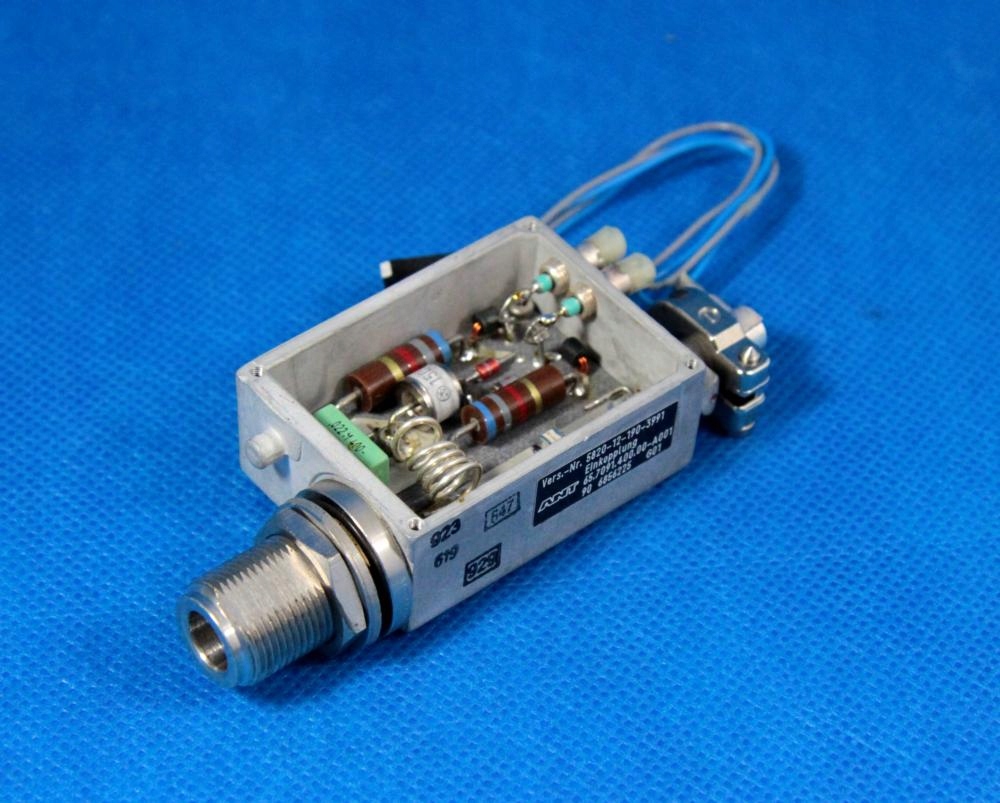

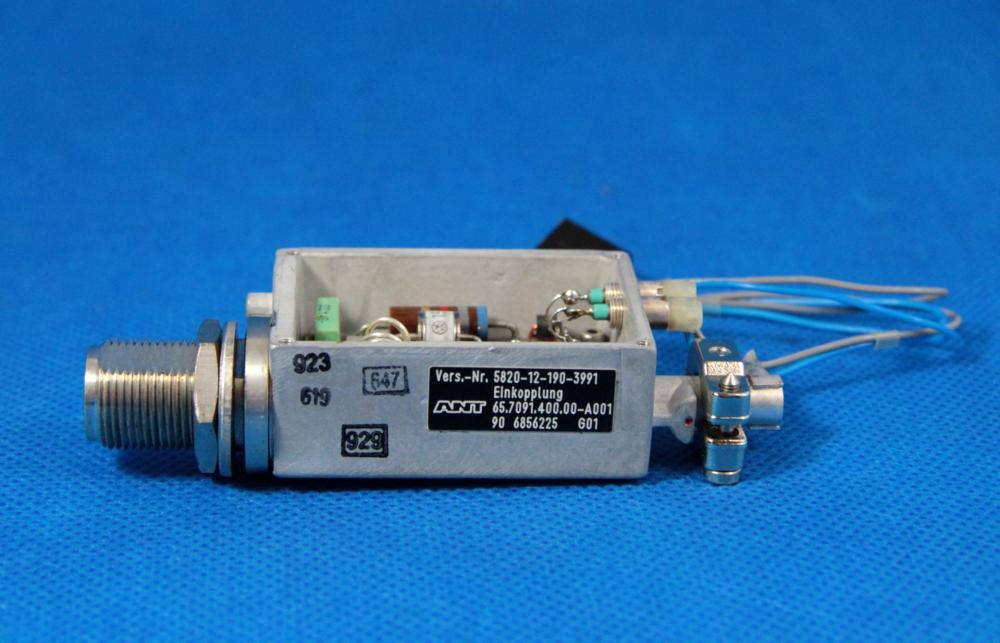

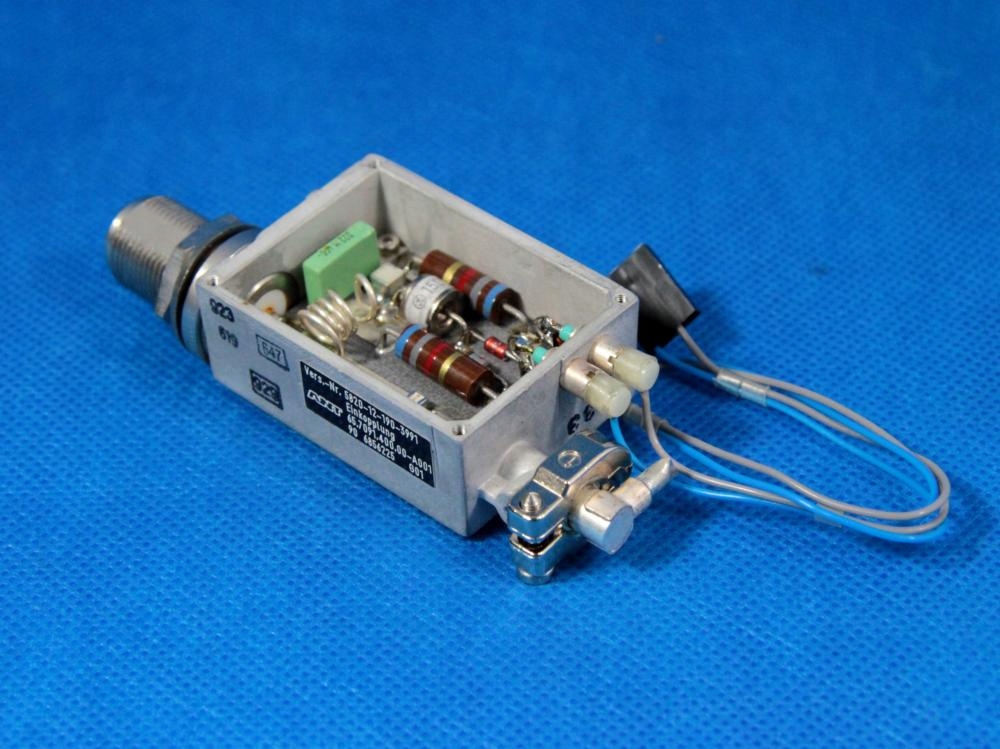

Moduł składa się z obudowy aluminiowej odlewanej ciśnieniowo w której znajduje się złącze N oraz wyjściowe złącze specjalistyczne.

Wraz z modułem licytujesz wtyczkę do złącza specjalistycznego.

Nominalna moc przenoszona przez moduł wynosiła 50W, jednak kondensatory są produkcji amerykańskiej firmy ATC i mogą pracować przy wyższych napięciach, więc przenoszona moc może być wyższa.

Dławik ustalający dolną częstotliwość pracy łatwo może zostać wymieniony na inny, tak że oferowany moduł może pracować na częstotliwościach niższych.

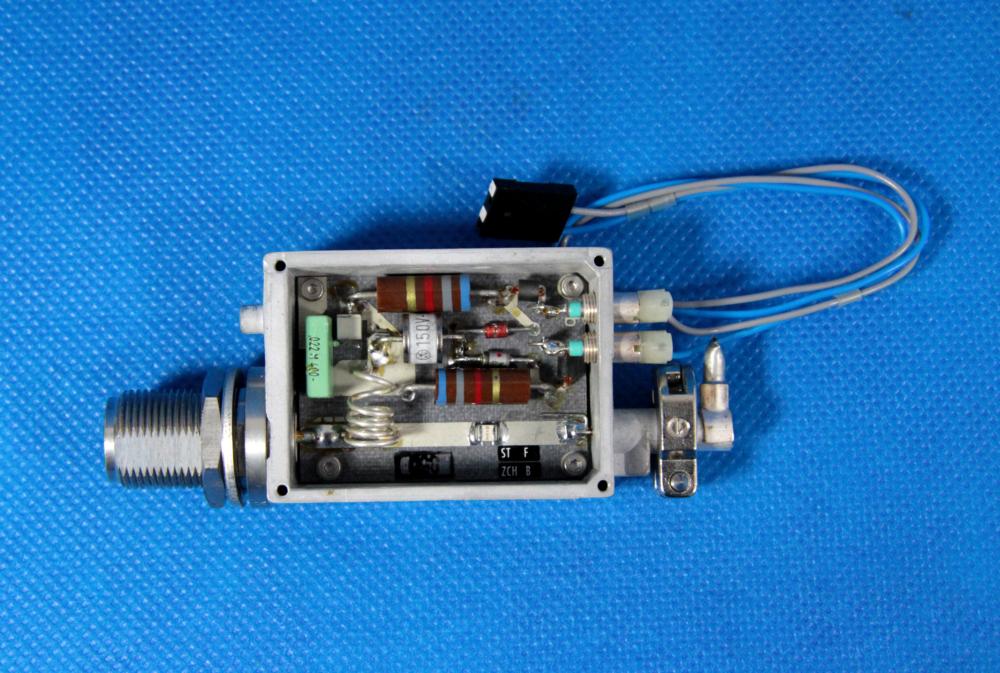

W module znajduje się również odgromnik gazowany na napięcie 150V.

Wyjście napięcia stałego odbywa się przez dwa kondensatory przepustowe (2 kanały dla napięcia stałego).

Oferowany moduł może być łatwo modyfikowany do różnego rodzaju zastosowań.

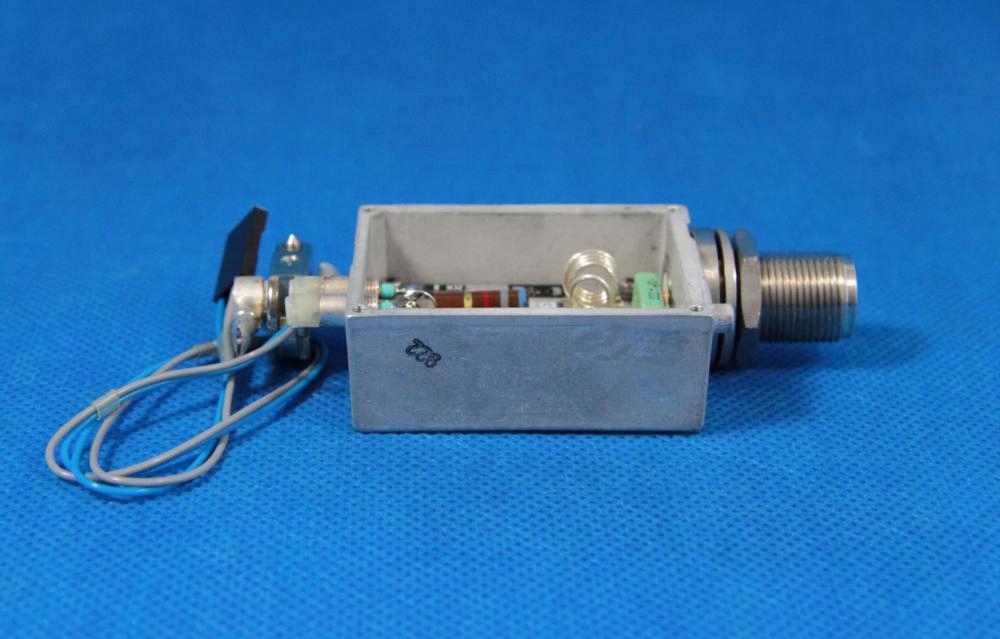

Wymiary obudowy wynoszą: 50x40x20 mm, są to wymiary bez złącz.

Górna pokrywa przykręcana jest na 4 śruby M2.

UWAGA! OFEROWANY MODUŁ REWELACYJNIE NADAJE SIĘ JAKO OBUDOWA W.CZ. DLA WSZELKIEGO RODZAJU UKŁADÓW MIKROFALOWYCH, PRZEDWZMACNIACZY, MIESZACZY ITP, GDYŻ BEZ PROBLEMU MOŻNA WYKRĘCIĆ Z NIEJ PŁYTKĘ DRUKOWANĄ.

Oferowany moduł jest w bardzo dobrym stanie.

Udzielamy gwarancji rozruchowej.
