Zestaw do samodzielnego montażu umożliwiające zlutowanie efektu świetlnego w postaci migających diod LED. Elekt świetlny został zrealizowany z 2 diod świecących LED. Klasyczny układ multiwibratora. Osoba zajmująca się montażem nabywa niezbędne doświadczenie w lutowaniu, oraz analizie układów elektronicznych. Stąd zestaw KIT polecamy dla początkujących elektroników hobbystów.

Dane techniczne:

• zestaw do samodzielnego montażu KIT/DIY
• efekt świetlny migające diody LED
• 2 diod LED
• kolor LED: czerwone
• układ multiwibratora
• sterowanie mikroprocesorowe
• napięcie zasilania: od 3V do 9Vdc
• wymiary płytki: 31mm x 28mm

Instrukcja montażu:

http://gotronik.com/2018/05/14/multiwibrator-migacz-led/

Ocena stopnia trudności:

• płytka PCB jedostronna
• solder-maska -TAK
• opis montażowy na płytce drukowanej - TAK
• schemat ideowy - TAK
• schemat montażowy - TAK
• typ montażu: przewlekany THT
• elementy montowane powierzchniowo SMD: nie
• elementy wymagające zachowania polaryzacji: TAK
• urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
• zestaw do samodzielnego montażu tzw. KIT, DIY.
• ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

W skład zestawu wchodzi:

• płytka drukowana PCB

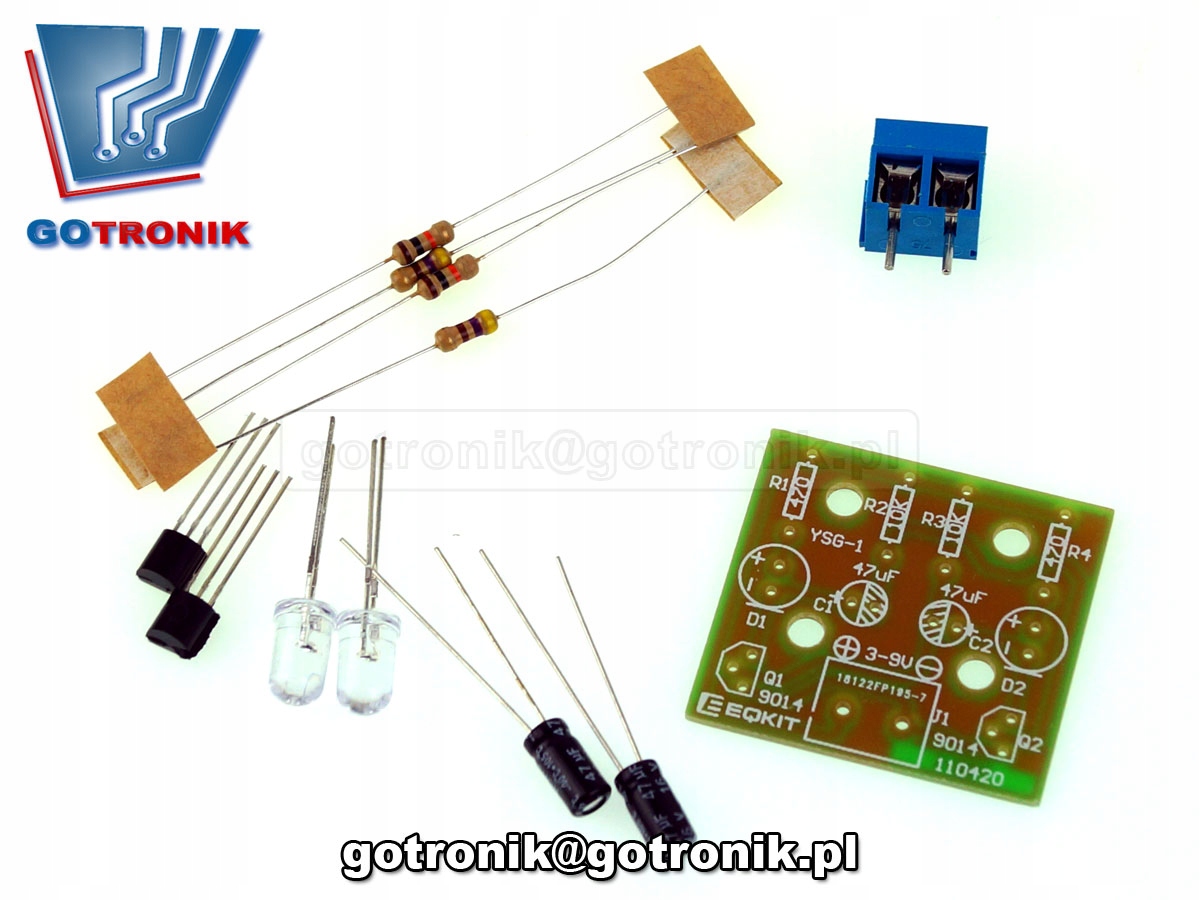

• wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

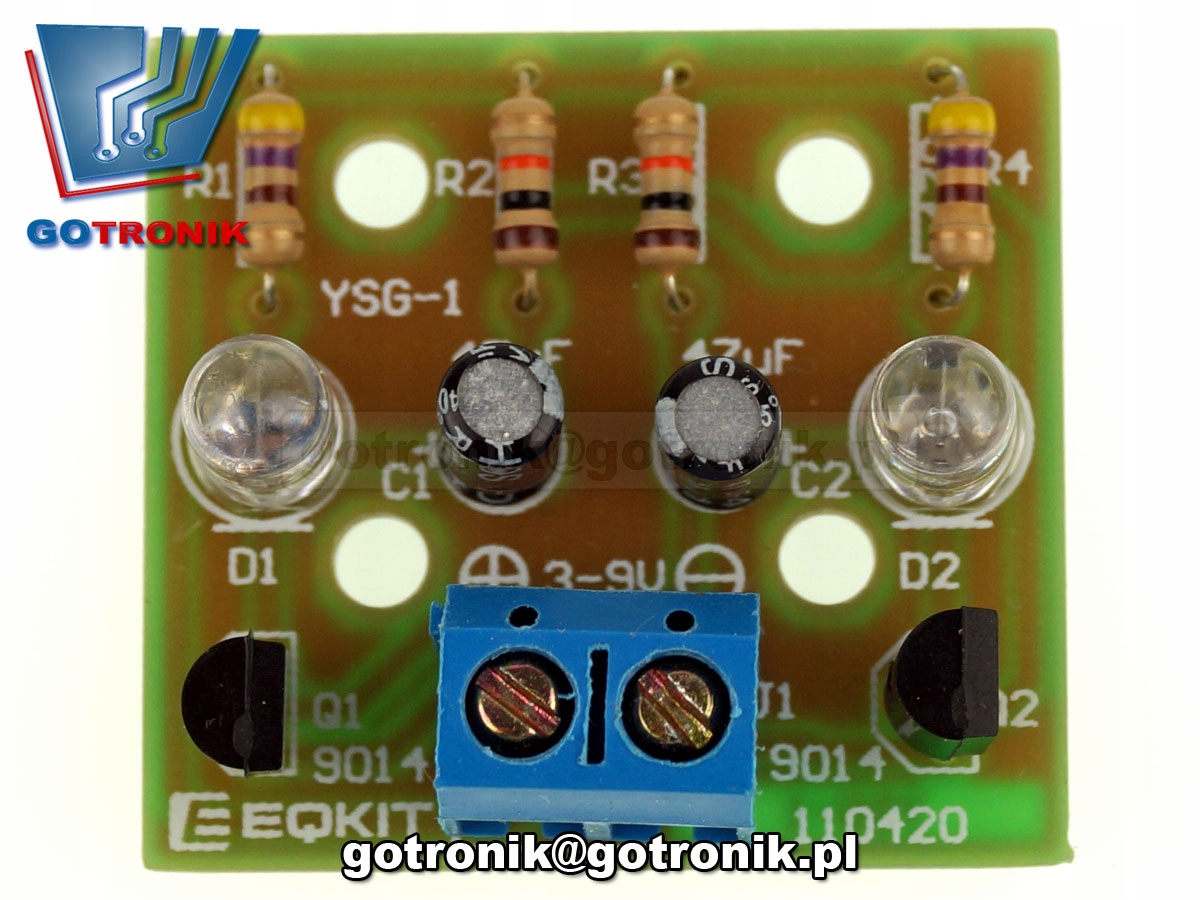

Zdjęcie zmontowanego zestawu (poglądowe):
