PN532 NFC HAT for Raspberry Pi, ARDUINO, STM32, I2C / SPI / UART

Płytka umożliwia odczyt i zapis danych z urządzeń NFC oraz RFID na częstotliwości 13,56 MHz. Moduł oparty na układzie PN532 posiada antenę, zasilany jest napięciem 3,3 V lub 5V. Obsługuje trzy interfejsy komunikacyjne: I2C, SPI i UART.

• NFC controller: PN532
• Operating voltage: 3.3V/5V
• Operating frequency: 13.56MHz
• Communication interfaces: I2C, SPI, UART (default)
• Default baudrate: 115200 bps

Dodatkowe informacje, przykłady oprogramowania itp:

www.waveshare.com/wiki/PN532_NFC_HAT

W zestawie:

1. PN532 NFC HAT x1
2. MIFARE Classic 1K Card x1

Operating modes:

• reader/writing mode supporting ISO/IEC 14443A / MIFARE scheme
• reader/writing mode supporting FeliCa scheme
• reader/writing mode supporting ISO/IEC 14443B scheme
• card operation mode supporting ISO 14443A / MIFARE scheme
• card operation mode supporting FeliCa scheme
• ISO/IEC18092, ECM340 point-to-point

1. Raspberry Pi GPIO connector: for connecting with Raspberry Pi
2. PN532 control pins: for connecting with other host boards like STM32
3. NFC induction coil
4. PN532 chip: NFC controller
5. Power indicator
6. DIP switches: for configuring the connection between PN532 and Raspberry Pi (only one of the I2C/SPI/UART can be connected at the same time)
7. Mode selection:

   I0-L, I1-L: enable UART

   I0-H, I1-L: enable I2C

   I0-L, I1-H: enable SPI

8. INT0 jumper: response signal, connects to Raspberry Pi D16
9. RSTPDN jumper: reset signal, connects to Raspberry Pi D20

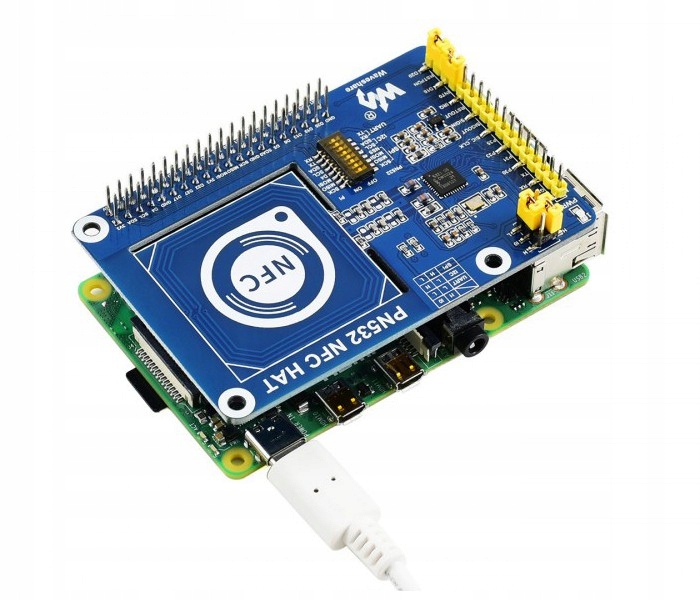

Poniżej zdjęcie pokazujące połączenie modułu wraz z Raspberry Pi, (moduł RPI nie wchodzi w skład sprzedawanego zestawu)
