ALANTEC Keystone RJ45 UTP kat.6 bezn. PoE Mediabox

ALANTEC MB003

Gniazdo modularne RJ45 typu keystone, nieekranowane, beznarzędziowe. Służy do budowy zarówno punktów abonenckich, jak i pól krosowych w instalacjach wewnętrznych, poziomych i pionowych sieci teleinformatycznych, zagrożonych oddziaływaniem zakłóceń elektromagnetycznych.

Prezentowany moduł keystone został przeznaczony do zabudowy modularnej Mediabox oraz wyposażania tzw. „pustych” patchpaneli keystone. Montując go w adaptery możemy umieścić go w ramkach wyposażonych w supporty, puszkach podłogowych, kolumnach wysuwanych z blatu, listwach i korytach naściennych przystosowanych do montażu osprzętu Mediabox.

Uniwersalny rozmiar modułów systemu Mediabox (22,5x45mm lub 45x45mm) pozwala na stosowanie ich we wszelkich systemach modułowych m.in. Legrand Mosaic, Kontakt Simon K45 oraz innych opartych na standardzie 45x45mm.

Specyfikacja:

• Złącze: RJ45
• Typ: kat.6, UTP, beznarzędziowy
• Mocowanie: na zatrzask, w adapterach lub tzw. pustym patchpanelu
• Wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom
• Mocowanie żył w kontaktach odbywa się beznarzędziowo poprzez wciśnięcie prowadnicy kapsułki i zatrzaśnięcie obudowy modułu
• Złącze szczelinowe typu IDC LSA dla kabli o AWG 22-24
• Kolorowe kodowanie złącza zgodnie ze schematem rozszycia T568A i T568B
• Złącza szczelinowe pozwalają za pomocą specjalnej prowadnicy na umocowanie żył bez pomocy specjalistycznych narzędzi
• Szybka i bezproblemowa instalacja
• Część modułowego systemu Mediabox, pozwalającego na różną konfigurację gniazd

Moduł beznarzędziowy

Rozwiązanie zastosowane w beznarzędziowych modułach keystone pozwala na zmontowanie całego toru transmisyjnego bez konieczności użycia specjalnych narzędzi.

Cały proces instalacyjny jest szybki i komfortowy. Zarobienie gniazd beznarzędziowych zajmuje 1/3 standardowego czasu wykonania opartego o system narzędziowy.

Wedle upodobań instalatora gniazda można również terminować metodą klasyczną, narzędziem uderzeniowym IDC 110/LSA.

Zastosowanie:

Dzięki zastosowaniu specjalnych, uniwersalnych mocowań gniazda modularne można montować w dowolnych elementach (puste panele krosowe, puszki naścienne, podłogowe itp.).

Tory klasy E kategorii 6 przewidziane są do pracy przy częstotliwościach do 250 MHz (wg norm), z przepływnością binarną do 1 Gb/s.

Parametry techniczne:

Materiał korpusu:

• Polikarbon spełniający wymogi UL 94 V-0

Gniazdo:

• trwałość: > 750 cykli
• materiał styków: fosforobrąz
• powłoka styków: 50 μcalowa warstwa złota
• siła docisku styków: 100 g na styk
• siła rozłączania: 50N przez 60s

Złącze szczelinowe:

• sekwencja: 568A/B
• materiał noży: fosforobrąz ze 100 μcalowa warstwą cyny
• przyjmuje przewody: 22-24AWG
• korpus: plastik odporny na ogień, zgodny z UL 94 V-0

Płytka PCB:

• materiał: laminat FR4 o grubości 1,6 mm

Parametry elektryczne:

• maks. wartość prądu: 1,5 A
• rezystancja izolacji: 500 MΩ @ 100 Vdc
• odporność napięciowa: 1000 Vac RMS @60Hz przez 60s
• rezystancja styków: 20 mΩ
• rezystancja noży IDC: 2,5 mΩ

Zasilanie PoE:

• rodzaj: PoE+ / 802.3 at typ 2

Zakres temperatur:

• składowania: -40°C do +70°C:
• pracy: -10°C do +60°C
• wilgotność maksymalna: 93%

Технический рисунок:

System Mediabox

Универсальная система монтажа навесного оборудования, позволяющий практически любую конфигурацию модулей, розеток, выключателей и т. д. в готовый набор.

Подобный размер используется всеми производителями и широкий выбор элементов позволяет сборку готового набор в соответствии с предпочтениями пользователя, что дает большие возможности настройки оборудования для нынешних требований.

Модульная конструкция системы Mediabox значительно облегчает подготовку эстетической и функциональной установки аудио-видео-дата для Вашего дома, офиса или зала конференц-зал.

Модули системы Mediabox идеально подходят для создания индивидуальный набор разъемов возле оборудование аудио, домашний кинотеатр или должности работы.

Producent - ALANTEC

A-LAN Technologie jest polską firmą teleinformatyczną. W swojej działalności zajmuje się produkcją i dystrybucją certyfikowanych systemów okablowania strukturalnego, a także wszelkiego typu komponentów do budowy sieci teleinformatycznych i telekomunikacyjnych w technologii miedzianej, jak i światłowodowej.

Wieloletnie doświadczenie branżowe przedsiębiorstwa zaowocowało wprowadzeniem do oferty handlowej wielu innowacyjnych technologii. W oparciu o  szeroki zakres produktów ALANTEC może zaoferować niezawodne komponenty sieci strukturalnych potrzebne dla funkcjonowania praktycznie każdej dziedziny gospodarki.

Wszystkie produkty marki ALANTEC podlegają szczegółowym, okresowym badaniom jakościowym. Każdy element toru certyfikowanego poddany zostaje testom w ramach kompletnego toru transmisyjnego swojej klasy dla zapewnienia poprawnego działania wymaganych aplikacji użytkowych.

Галерея продукта:

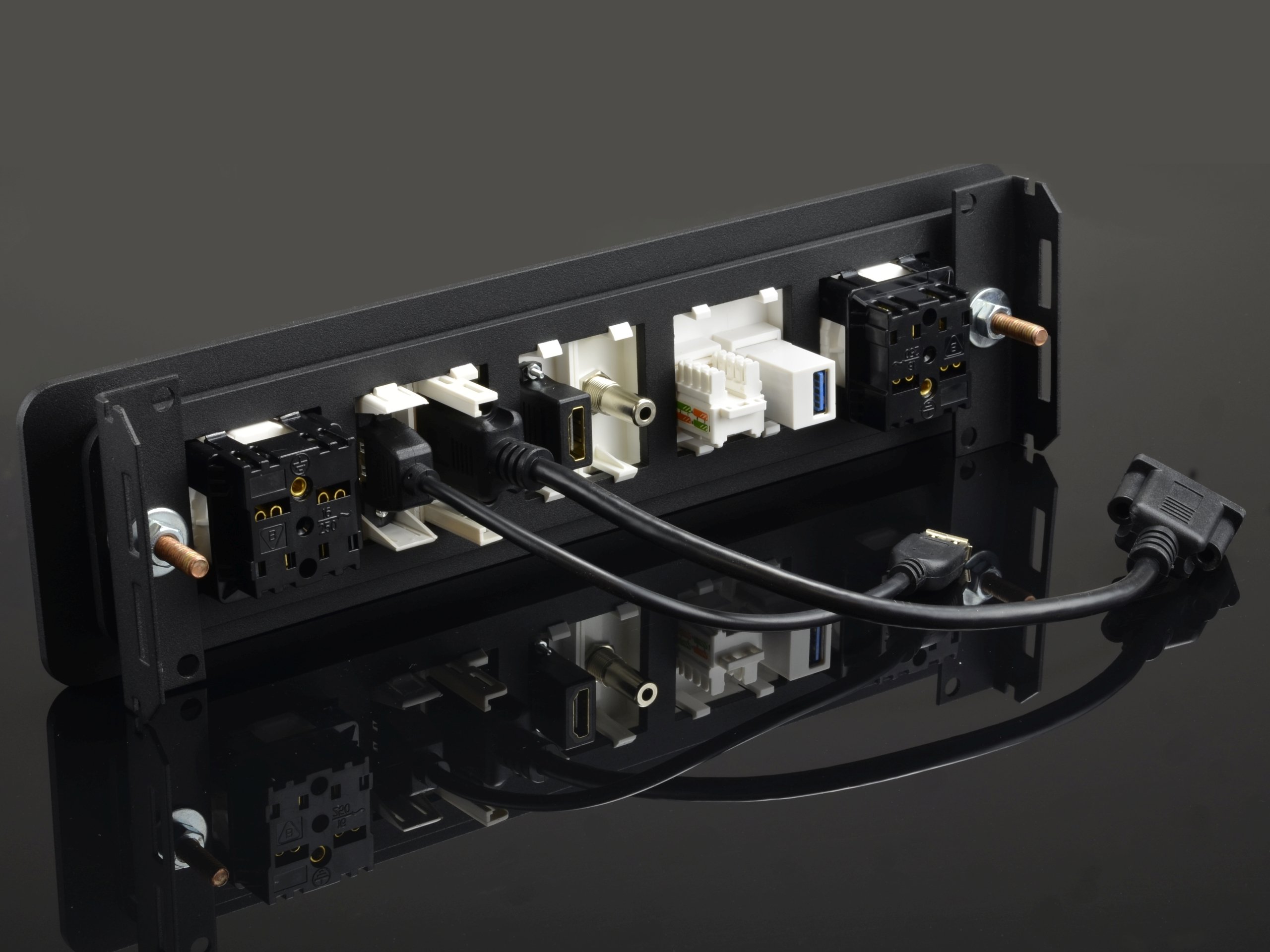

Пример использования Mediabox:
