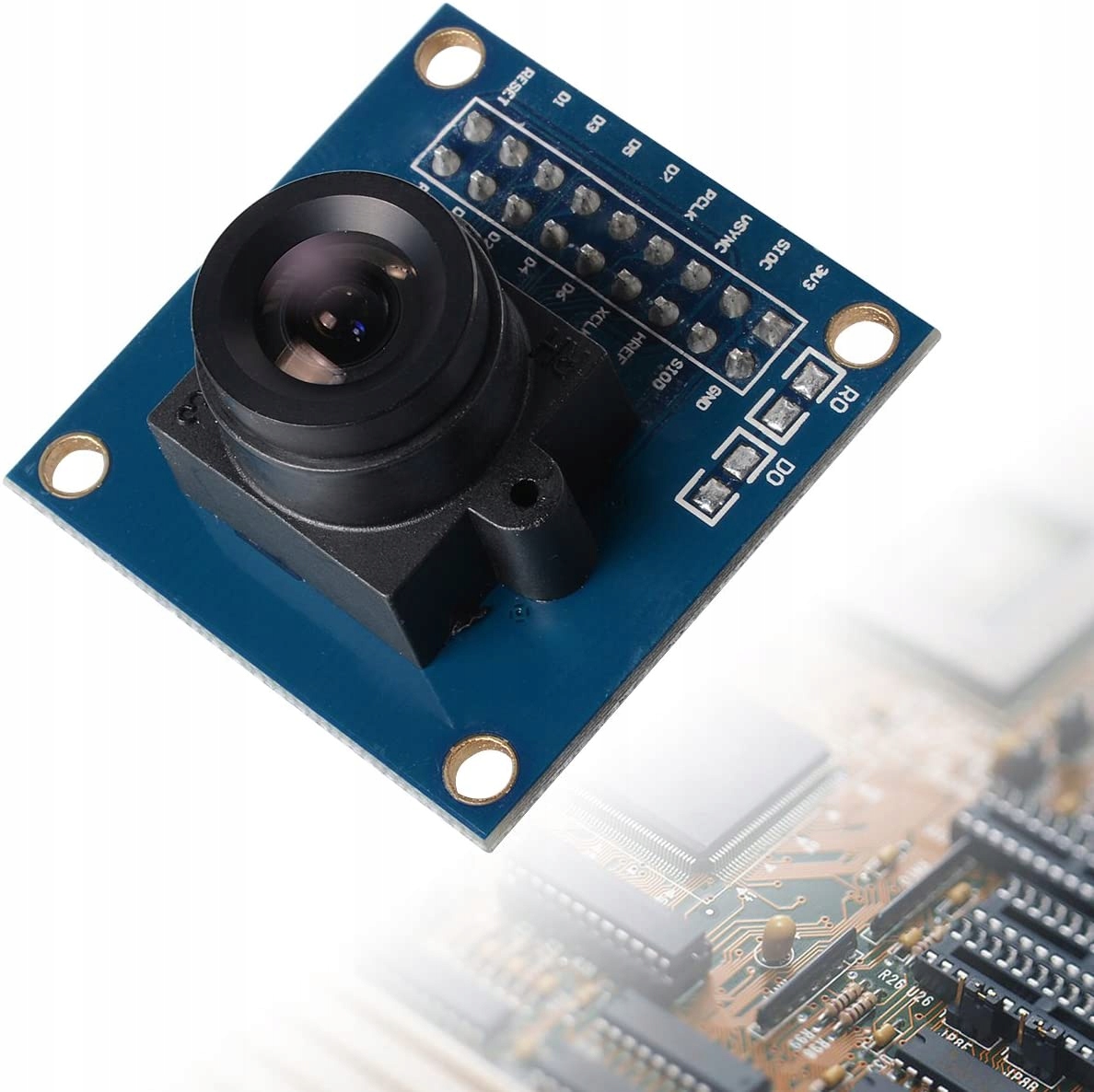

Moduł Kamery I2C dla Arduino FPGA

VGA OV7670 640x480 300KP 0.3 Mega CMOS Moduł Kamery I2C dla Arduino FPGA TE150 +

opis:

przetwornik obrazu OV7670, zapewniając single-chip aparat VGA i procesor obrazu dla wszystkich funkcji

przez SCCB magistrali sterowania, outputFull ramki, sub-pobierania próbek, biorąc różnych windows, rozdzielczość itp wpływa na danych

produkty obrazy VGA do 30 klatek/s. Użytkownicy mogą w pełni kontrolować jakość obrazu, formaty i transmisji danych. wszystkie funkcje przetwarzania obrazu w tym gamma krzywa proces, balansu bieli, nasycenie, hue i tak dalej przez SCCB interfejsem programowania. przetwornik obrazu OmmiVision aplikacji unikalna technologia czujników, poprzez zmniejszenie lub eliminując optyczny lub elektroniczny wad, takich jak stałe wzór hałasu, prop ogon, pływające w proszku, itp, w celu poprawy jakości obrazu, uzyskać wyraźny i stabilny kolor obrazu.

cechy:

wysoka czułość nadaje się do zastosowań oświetlenia

niskiego napięcia nadaje się do zastosowań wbudowanych

standardowy interfejs kompatybilny z interfejsem I2C SCCB

RawRGB, RGB (GRB4: 2:2, RGB565/555/444), YUV (4:2:2) oraz YCbCr (4:2:2) format wyjściowy

obsługuje VGA, CIF, i z różnych rozmiarach CIF do 40x30

VarioPixel sub-tryb próbkowania

Auto wpływa na sterowanie funkcje obejmują: automatyczna kontrola ekspozycji, automatyczna regulacja wzmocnienia, automatyczny balans bieli, automatyczne światła eliminacji paski, automatyczne poziom czerni kalibracji obrazu kontroli jakości w tym nasycenie kolorów, hue, gamma, ostrość ANTI_BLOOM

ISP posiada funkcję kompensacji, aby wyeliminować hałas i martwych pikseli

wsparcie dla obrazu skalowania

odszkodowania za straty z soczewką optyczną

50/60Hz automatyczne wykrywanie

nasycenie automatycznie dostosować (UV regulacji)

automatycznie dostosować krawędzi enhancement

Redukcja szumów automatycznie dostosować

dane techniczne:

światłoczuła array: 640X480

IO Napięcie: 2.5 V do 3.0 V (LDO dla energetyki jądrowej wewnętrzny 1.8 V)

moc pracy: 60 mW/15 fpsVGAYUV

sen: < 20uA

temperatura Pracy: od-30 do 70 stopni

stabilny: od 0 do 50 stopni

Formaty wyjściowe: (8) YUV/YCbCr4: 2:2 RGB565/555/444 GRB4: 2:2 Raw RGB dane

optyczny rozmiar: 1/6 "

FOV: 25 stopni

Zhen maksymalna szybkość: 30fps VGA

czułość: 1.3 V/(Lux-sec)

SNR: 46 dB

dynamiczny zakres: 52 dB

widok Tryb: Progresywne

elektroniczny Ekspozycji: 1 linii do 510 linii

pikseli Rozmiar: 3.6um x 3.6um

ciemny prądu: 12 mV/s pod kątem 60 stopni

pakiet zawiera:

1x mag czujnik Obrazu ov7670 modułu przetwornika
